1. راهاندازی مستقیم
راهاندازی مستقیم، سادهترین روش راهاندازی موتور الکتریکی است. در این متد، موتور بدون هیچ واسطه یا کاهشدهندهی ولتاژی، مستقیماً به شبکه برق متصل میشود. در این مدار تنها یک کنتاکتور به همراه تجهیزات حفاظتی مانند فیوز یا کلید حرارتی جهت محافظت از سیستم تعبیه میگردد.
هنگام اتصال مستقیم موتور به شبکه، ولتاژ کامل بلافاصله به سیمپیچها اعمال میشود. این امر منجر به کشیده شدن جریان بسیار بالایی (معمولاً چند برابر جریان نامی) از شبکه در لحظه راهاندازی موتور الکتریکی میگردد که میتواند باعث افت ولتاژ در سیستم شود.
راهاندازی مستقیم علاوه بر فشار به شبکه، باعث ایجاد تنش حرارتی و نیروهای الکترودینامیکی لحظهای شدید روی سیمپیچها میشود. در صورتی که موتور بهطور متناوب و پشتسرهم با این روش روشن و خاموش شود، این تنشها بهتدریج عایقبندی سیمپیچ را تخریب کرده و باعث کاهش عمر مفید الکتروموتور میگردند.
2. راهاندازی ستاره مثلث
این روش یکی از پرکاربردترین راهکارهای صنعتی برای کاهش جریان راهاندازی موتور الکتریکی است. در این متد، سیمپیچهای موتور ابتدا در وضعیت ستاره (ولتاژ کمتر) و پس از رسیدن به سرعت مناسب، در وضعیت مثلث (ولتاژ نامی) قرار میگیرند. برای اجرای این روش، باید تیغههای اتصال (جامپرها) روی تختهکلم موتور برداشته شود و هر ۶ سر سیمپیچ به یک مدار کنتاکتوری یا کلید مخصوص متصل گردد.
در این روش، ولتاژ نامی سیمپیچهای موتور باید با ولتاژ فاز شبکه برابر باشد. به عنوان مثال، در یک شبکه ۴۰۰ ولت، باید از موتوری با مشخصه ۴۰۰/۶۹۰ ولت روی پلاک استفاده کرد.
در حالت ستاره: ولتاژ هر سیمپیچ به حدود ۵۸ درصد ولتاژ اصلی کاهش مییابد (مثلاً ۴۰۰ ولت به ۲۳۰ ولت تبدیل میشود).
کاهش جریان: با کاهش ولتاژ، جریان راهاندازی و جریان هجومی به حدود یکسوم (۱/۳) وضعیت مثلث کاهش پیدا میکند.
به دلیل آنکه گشتاور راهاندازی در حالت ستاره ضعیف است، این روش برای بارهای سنگین مناسب نیست و بیشتر برای موتورهایی با گشتاور بار پایین یا بارهایی که با افزایش سرعت سنگین میشوند، پیشنهاد میگردد.
فرآیند تغییر حالت موتور از (ستاره به مثلث)
انتقال از ستاره به مثلث معمولاً توسط یک تایمر و زمانی که دور موتور به ۷۵ تا ۸۰ درصد سرعت نامی رسید، انجام میشود. زمانبندی در این مرحله بسیار حیاتی است:
تغییر وضعیت زودهنگام: ریسک ایجاد قوس الکتریکی (آرک) در کنتاکتها یا وقوع اتصال کوتاه.
تغییر وضعیت دیرهنگام: افت سرعت موتور و کشیدن جریان بسیار بالا هنگام ورود به حالت مثلث که به سیمپیچها و کنتاکتورها فشار وارد میکند.
در لحظه سوئیچ به حالت مثلث، به دلیل اعمال ناگهانی ولتاژ کامل، جریان و گشتاور جهش پیدا میکنند. این ضربه میتواند باعث افت ولتاژ لحظهای در شبکه یا تنش مکانیکی در سیستم شود. به همین دلیل در برخی موارد از دمپرهای مکانیکی برای مهار این ضربه استفاده میشود.
ترتیب عملکرد کنتاکتورها:
۱. کنتاکتور ستاره: ابتدا سرهای انتهایی سیمپیچها (U2, V2, W2) را به یکدیگر متصل میکند.
۲. کنتاکتور اصلی: ولتاژ شبکه را به سرهای ابتدایی (U1, V1, W1) اعمال میکند.
۳. تایمر: پس از زمان تعیینی، کنتاکتور ستاره را از مدار خارج میکند.
۴. کنتاکتور مثلث: بلافاصله سرهای انتهایی را به فازهای شبکه متصل میکند تا موتور با توان کامل (مثلث) به کار خود ادامه دهد.
رعایت توالی فازها در این مدار بسیار مهم است. هرگونه اشتباه در سیمکشی فازها هنگام تغییر حالت، منجر به پیکهای جریانی شدید و آسیب جدی به عایقبندی سیمپیچها و پلاتین کنتاکتورها خواهد شد.
3. سافت استارترها
سافت استارتر تجهیز الکترونیکی است که برای راهاندازی آرام، تدریجی و کنترلشدهی موتورهای آسنکرون سه فاز به کار میرود. در بسیاری از صنایع، روشهای سنتی مانند راهاندازی مستقیم (DOL) یا ستاره مثلث به دلیل ایجاد جریانهای پیک بسیار بالا و ضربههای گشتاور ناگهانی، پاسخگوی نیاز سیستم نیستند؛ چرا که این تنشها هم به شبکه برق آسیب میزنند و هم باعث استهلاک قطعات مکانیکی میشوند.
سافت استارتر ولتاژ اعمالشده به موتور را از یک مقدار اولیه شروع کرده و به صورت پلهای یا شیبدار تا ولتاژ نامی افزایش میدهد. این کنترل ولتاژ نتایج زیر را به همراه دارد:
موتور بدون ضربه شروع به حرکت کرده و شتاب میگیرد. جریان کشیدهشده از شبکه محدود شده و از افت ولتاژ ناگهانی جلوگیری میشود. فشار روی شفت، کوپلینگها، تسمهها و پمپها بهشدت کاهش یافته و طول عمر تجهیزات مکانیکی افزایش مییابد.
یکی از مزایای مهم سافت استارتر، قابلیت کنترل زمان خاموش شدن موتور است. با کاهش تدریجی ولتاژ در لحظه توقف، موتور به جای ایستادن ناگهانی، بهآرامی متوقف میشود.
در موتورهای آسنکرون، گشتاور با مربع ولتاژ رابطه مستقیم دارد. به این معنا که اگر ولتاژ به ۵۰٪ کاهش یابد، گشتاور به ۲۵٪ (یکچهارم) میرسد. در روش ستاره مثلث، ولتاژ به ۵۸٪ کاهش یافته و گشتاور ثابت و در حدود ۱/۳ گشتاور نامی است.
اما در سافت استارتر، ولتاژ به صورت کاملاً منعطف و متناسب با نیاز بار قابل تنظیم است.
4. درایوهای فرکانسی متغیر (اینورتر)
درایو فرکانس متغیر که در صنعت بهطور معمول «اینورتر» نامیده میشود، پیشرفتهترین و کاملترین روش برای راهاندازی، حفاظت و کنترل سرعت موتورهای آسنکرون سه فاز است. این دستگاه نه تنها موتور را بهصورت کاملاً نرم راهاندازی میکند، بلکه امکان کنترل دقیق دور موتور را در تمام طول مدت بهرهبرداری فراهم میسازد.
برخلاف اتصال مستقیم به شبکه که موتور تنها در سرعت نامی خود (تابع فرکانس ۵۰ هرتز شبکه) کار میکند، اینورتر میتواند فرکانس و ولتاژ خروجی را در بازهای وسیع تغییر دهد. برای حفظ سلامت موتور و تأمین گشتاور مورد نیاز در سرعتهای مختلف، اینورتر نسبت ولتاژ به فرکانس (V/f) را ثابت نگه میدارد (برای مثال از ۰.۵ هرتز با ۴ ولت تا ۵۰ هرتز با ۴۰۰ ولت).
روشهای اصلی کنترل در درایوها:
بستگی به پیچیدگی کاربرد، اینورترها معمولاً از دو روش کنترلی بهره میبرند:
۱. کنترل V/f (ولتاژ/فرکانس): مناسب برای کاربردهای عمومی و بارهای سبک که نیاز به کنترل سرعت معمولی دارند (مانند پمپهای آب یا کانوایرهای ساده).
۲. کنترل برداری: این روش برای کاربردهایی که نیاز به دقت بسیار بالا، گشتاور قوی در سرعتهای پایین و پاسخدهی سریع دارند (مانند جرثقیلها، آسانسورها و دستگاههای CNC) استفاده میشود. این متد در برخی موارد با عنوان «کنترل سروو» نیز در سیستمهای پیشرفته شناخته میشود.

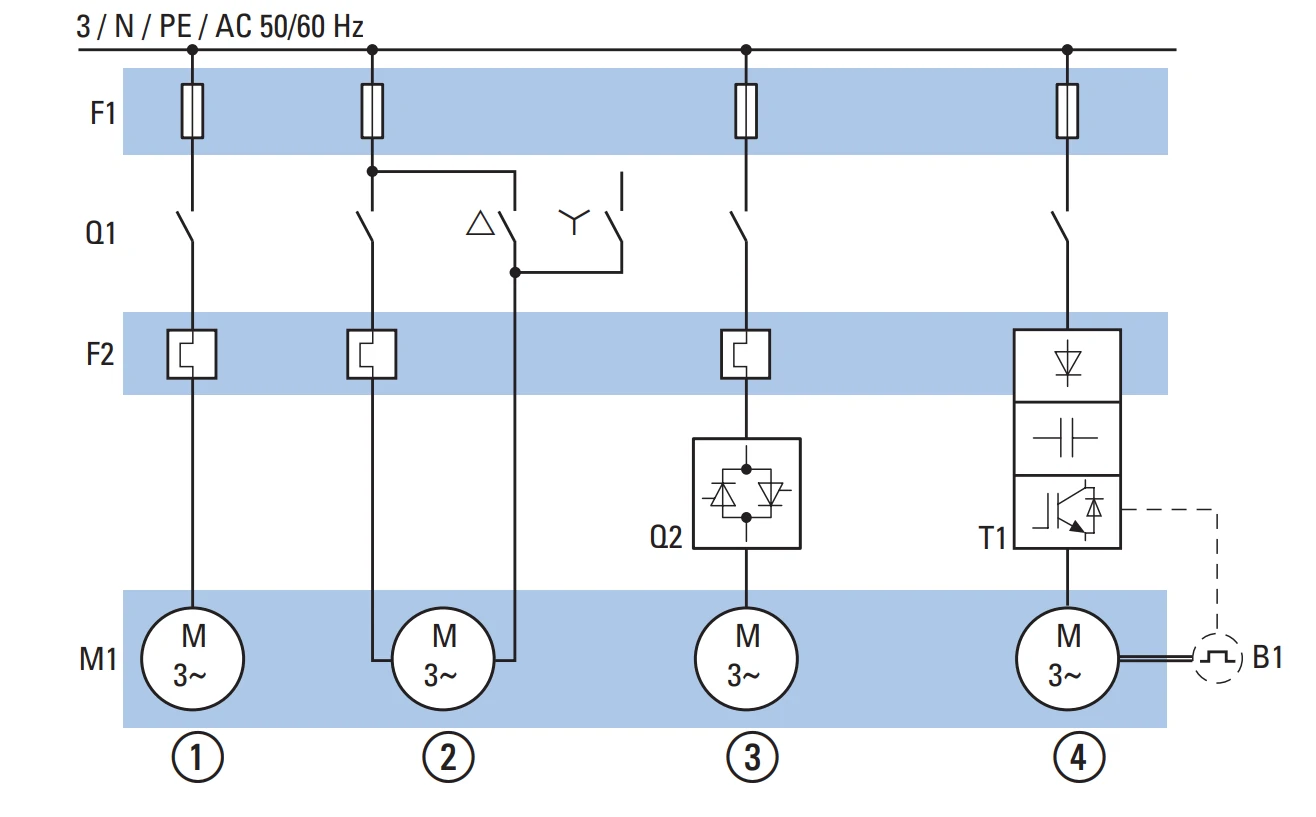

شماتیک انواع روشهای راهاندازی موتور الکتریکی
B1: اندازهگیری سرعت (مولد پالس)
F1: حفاظت فیوز (حفاظت در برابر اتصال کوتاه و کابل)
F2: حفاظت موتور (حفاظت در برابر اضافه بار حرارتی، رله اضافه بار)
M1: موتور آسنکرون سه فاز
Q1: سوئیچینگ (کنتاکتور، کنتاکتور موتور)
Q2: سافت استارتر، موتور استارتر الکترونیکی
T۱: درایوهای فرکانس متغیر
