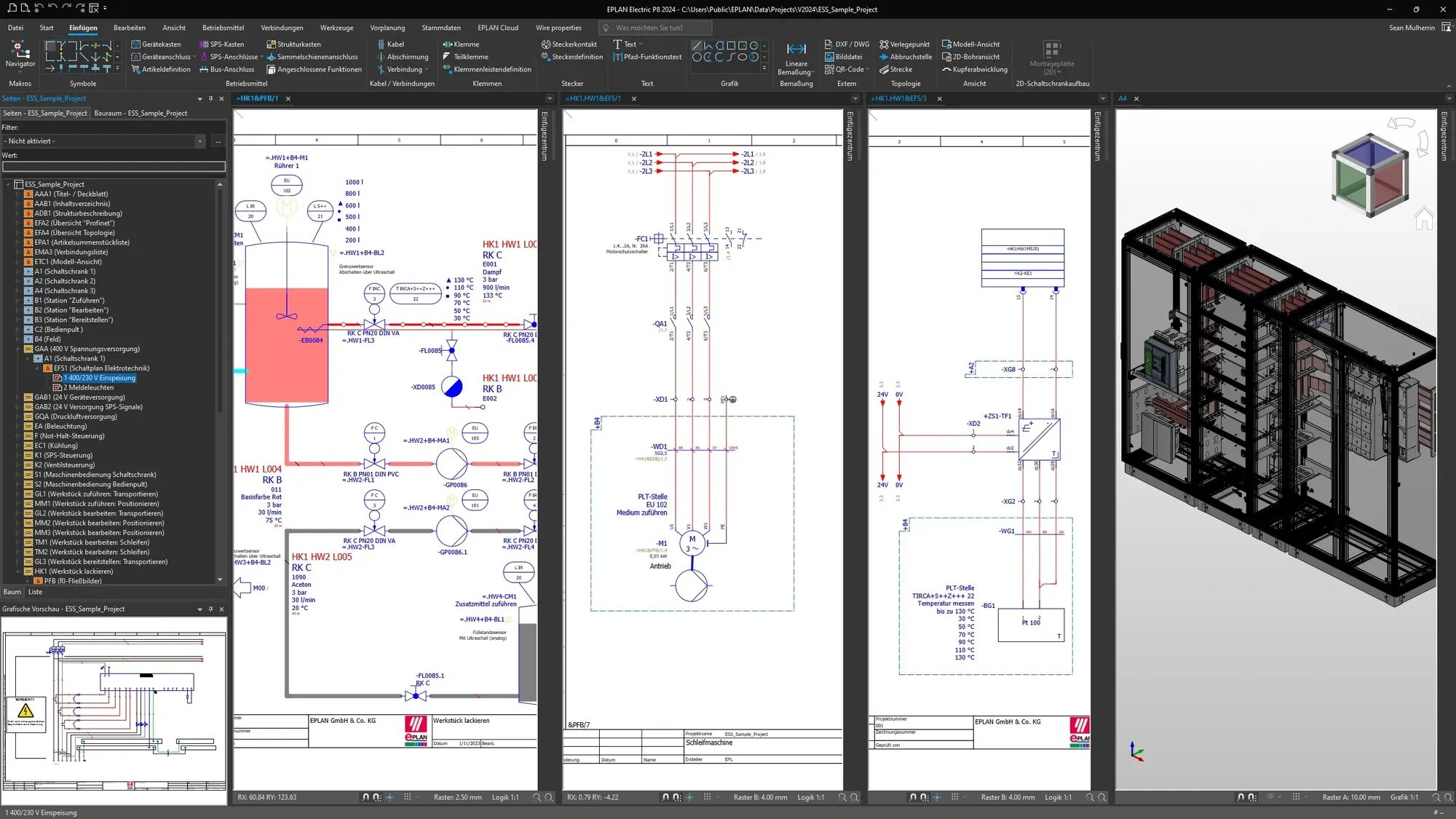

مدیریت تغییرات پروژه بین طراحی شماتیک و طراحی سهبعدی در Eplan
مدیریت تغییرات بین طراحی شماتیک و مدل سهبعدی
در پروژههای طراحی تابلو برق، اعمال تغییرات پروژه در Eplan در مراحل پایانی امری کاملاً طبیعی است. ممکن است مهندس مجبور شود محل نصب یک قطعه را تغییر دهد، تجهیزی را با مدل دیگری جایگزین کند یا مسیر سیمکشی را برای هماهنگی با تغییرات جدید اصلاح کند.
اگر نرمافزار طراحی سهبعدی به نقشههای شماتیک متصل نباشد، انجام همین تغییرات ساده میتواند به یک فرآیند زمانبر، پیچیده و مستعد خطا تبدیل شود.
چرا هماهنگ نبودن شماتیک و طراحی سهبعدی مشکلساز است؟
در بسیاری از نرمافزارهای طراحی، نقشههای شماتیک و مدل سهبعدی بهصورت مستقل از یکدیگر مدیریت میشوند. به همین دلیل، هر تغییری که در یکی از این بخشها ایجاد شود، باید بهصورت دستی در بخش دیگر نیز اعمال شود.
این روش علاوه بر صرف زمان، احتمال بروز خطا را نیز افزایش میدهد. از آنجا که هیچ بررسی اتوماتی برای تطابق اطلاعات بین طراحی شماتیک و مدل سهبعدی وجود ندارد، ممکن است مغایرتها تا زمان مونتاژ یا حتی راهاندازی پروژه شناسایی نشوند.
در چنین شرایطی معمولاً مشکلاتی مانند موارد زیر به وجود میآید:
- مسیر اشتباه سیمها
- حذف یا جابهجایی ترمینالها
- عدم تطابق تجهیزات با فضای واقعی تابلو
- اختلاف بین مستندات مهندسی و محصول نهایی
رفع این مشکلات در مراحل پایانی پروژه معمولاً هزینه و زمان بسیار بیشتری نسبت به اصلاح آنها در مرحله طراحی دارد.
افزایش پیچیدگی پروژه، افزایش احتمال خطا
هرچه پروژه بزرگتر و پیچیدهتر باشد یا افراد بیشتری در طراحی آن مشارکت داشته باشند، مدیریت تغییرات نیز دشوارتر میشود.
در چنین شرایطی، مهندسان باید چندین فایل و مستند را بهصورت همزمان بهروزرسانی کنند و مطمئن شوند که همه اطلاعات با یکدیگر هماهنگ هستند. این کار علاوه بر افزایش حجم فعالیتهای دستی، وابستگی زیادی به دقت و تجربه افراد دارد و احتمال فراموش شدن یا اعمال ناقص تغییرات را بیشتر میکند.
راهکار Eplan؛ هماهنگی اتومات بین شماتیک و طراحی سهبعدی
یکی از مهمترین مزایای Eplan، ایجاد ارتباط یکپارچه میان طراحی شماتیک و مدل سهبعدی است.
در workflow یکپارچه Eplan، اطلاعات پروژه تنها یکبار ایجاد میشوند و در تمام مراحل طراحی مورد استفاده قرار میگیرند. به همین دلیل، هر تغییری که در نقشههای شماتیک یا مدل سهبعدی ایجاد شود، بهصورت هوشمند قابل همگامسازی و کنترل است.
این ارتباط دوطرفه است؛ یعنی تغییرات میتوانند از شماتیک به مدل سهبعدی و همچنین از مدل سهبعدی به مستندات شماتیک منتقل شوند. در نتیجه، هماهنگی میان بخشهای مختلف پروژه حفظ شده و احتمال بروز مغایرت و خطا به حداقل میرسد.
یکپارچگی میان طراحی شماتیک و مدل سهبعدی باعث میشود مدیریت تغییرات پروژه بسیار سادهتر، سریعتر و مطمئنتر انجام شود. این قابلیت علاوه بر کاهش خطاهای انسانی، از دوبارهکاری، تأخیر در تولید و افزایش هزینههای پروژه جلوگیری میکند و به مهندسان کمک میکند حتی در پروژههای پیچیده نیز اطلاعات طراحی را همیشه هماهنگ و بهروز نگه دارند.
نحوه مدیریت تغییرات پس از انتقال پروژه به طراحی سهبعدی
یکی از مهمترین مزیتهای Eplan این است که پس از انتقال پروژه از Eplan Electric P8 به Eplan Pro Panel، ارتباط بین نقشههای شماتیک و مدل سهبعدی قطع نمیشود. برعکس، هر دو محیط همچنان به یکدیگر متصل باقی میمانند و اطلاعات پروژه را بهصورت همزمان با یکدیگر به اشتراک میگذارند.
به همین دلیل، مهندسان نیازی ندارند قبل از ورود به مرحله طراحی سهبعدی، نقشههای شماتیک را کاملاً نهایی کنند. آنها میتوانند در هر مرحله از پروژه، تغییرات موردنیاز را اعمال کنند و مطمئن باشند که این تغییرات در تمام بخشهای پروژه هماهنگ خواهد شد.
ارتباط زنده بین شماتیک و مدل سهبعدی
در پلتفرم Eplan، نقشههای شماتیک و مدل سهبعدی از یک پایگاه داده مشترک استفاده میکنند. این موضوع باعث میشود هر تغییری که در یکی از این دو محیط انجام شود، در محیط دیگر نیز قابل مشاهده و همگامسازی باشد.
برای مثال، اگر در Eplan Pro Panel یکی از تغییرات زیر انجام شود:
- جابهجایی محل نصب یک تجهیز روی صفحه مونتاژ
- تغییر مسیر سیمکشی
- جایگزینی یک قطعه با مدل یا ابعاد متفاوت
اطلاعات اصلی پروژه بهصورت اتومات بهروزرسانی میشود. از آنجا که نقشههای شماتیک و مدل سهبعدی هر دو از یک مجموعه داده استفاده میکنند، این تغییرات بدون نیاز به ورود مجدد اطلاعات در هر دو بخش اعمال خواهند شد.
حذف ناهماهنگی بین طراحی و تولید
در بسیاری از روشهای سنتی، تغییرات ایجادشده در مدل سهبعدی یا نقشههای شماتیک باید بهصورت دستی در بخش دیگر نیز اعمال شوند. این موضوع معمولاً باعث ایجاد اختلاف بین مستندات مهندسی و طراحی واقعی تابلو میشود و احتمال بروز خطا در مرحله تولید را افزایش میدهد.
اما در Eplan، به دلیل ارتباط دائمی میان طراحی شماتیک و مدل سهبعدی، این مشکل تا حد زیادی برطرف شده است. تمامی اطلاعات پروژه همواره بهروز، هماهنگ و یکپارچه باقی میمانند و مهندسان میتوانند با اطمینان بیشتری تغییرات را مدیریت کنند.
همگامسازی اتومات بین Eplan Electric P8 و Eplan Pro Panel باعث میشود تغییرات پروژه بدون ایجاد مغایرت میان نقشههای شماتیک و مدل سهبعدی اعمال شوند. این قابلیت علاوه بر کاهش خطاهای انسانی، سرعت طراحی را افزایش میدهد، از دوبارهکاری جلوگیری میکند و فرآیند انتقال اطلاعات از مهندسی به تولید را بسیار سادهتر و مطمئنتر میسازد.
همگامسازی اتومات تغییرات در مراحل بعدی پروژه
یکی از مهمترین مزایای Eplan، بهروزرسانی اتومات اطلاعات پس از اعمال تغییرات در طراحی سهبعدی است. اگر مهندس در Eplan Pro Panel تغییراتی مانند جابهجایی تجهیزات، اصلاح مسیر سیمکشی یا تعویض یک قطعه ایجاد کند، این تغییرات بهصورت خودکار در سایر بخشهای پروژه نیز اعمال میشوند.
برای مثال، اطلاعات موردنیاز Eplan Smart Wiring و Eplan Smart Production بدون نیاز به ویرایش دستی بهروزرسانی میشوند. در نتیجه، تیم تولید همیشه به جدیدترین اطلاعات طراحی دسترسی دارد و احتمال استفاده از مستندات قدیمی یا ناهماهنگ به حداقل میرسد.
چه اطلاعاتی بهصورت اتومات بهروزرسانی میشوند؟
پس از هر تغییر در مدل سهبعدی، Eplan بهطور هوشمند اطلاعات تولید را دوباره محاسبه و بهروزرسانی میکند. این اطلاعات شامل موارد زیر است:
- طول دقیق سیمها و مسیرهای جدید سیمکشی بر اساس طراحی بهروز شده
- بررسی میزان پرشدگی داکتها و کانالهای کابل برای اطمینان از امکان اجرای مسیر جدید
- اصلاح اطلاعات مربوط به سوراخکاری، برش و ماشینکاری متناسب با محل جدید
- تجهیزات بهروزرسانی خودکار لیست قطعات (BOM)، لیست سیمها و نقشههای ترمینال بر اساس آخرین تغییرات پروژه
به این ترتیب، تمام مستندات مهندسی و تولید همواره با یکدیگر هماهنگ باقی میمانند و نیازی به تهیه مجدد اسناد بهصورت دستی وجود ندارد.
نمایش هوشمند تغییرات در کارگاه
در محیط Eplan Smart Production، تغییرات پروژه بهصورت کاملاً شفاف به تکنسینهای تولید نمایش داده میشود.
این نرمافزار از یک سیستم رنگبندی مشابه چراغ راهنمایی استفاده میکند تا وضعیت هر بخش را مشخص کند:
- رنگ قرمز: عملیات یا تغییراتی که هنوز انجام نشدهاند.
- رنگ سبز: مراحل تکمیلشده.
- نمایش اختلاف نسخهها: مشخص میکند از آخرین ویرایش پروژه چه تغییراتی ایجاد شده است.
این قابلیت باعث میشود تکنسینها همیشه از آخرین تغییرات مطلع باشند و از اجرای اطلاعات قدیمی یا اشتباه جلوگیری شود.
مزایای Eplan برای مهندسان اتوماسیون
یکپارچگی میان Eplan Electric P8، Eplan Pro Panel، Eplan Smart Wiring و Eplan Smart Production مزایای قابلتوجهی برای مهندسان و تیمهای تولید به همراه دارد.
یک منبع واحد برای تمام اطلاعات پروژه
تمام نقشههای شماتیک، مدلهای سهبعدی و اسناد تولید از یک پایگاه داده مشترک ایجاد میشوند. بنابراین، هر تغییری که در پروژه اعمال شود، بهصورت اتومات در تمام بخشها منعکس خواهد شد.
انعطافپذیری بیشتر در تغییرات لحظه آخری
مهندسان میتوانند حتی در مراحل پایانی طراحی، تغییرات موردنیاز را اعمال کنند؛ بدون اینکه مجبور باشند اطلاعات را بهصورت دستی در چندین فایل یا نرمافزار مختلف اصلاح کنند. این موضوع زمان انجام پروژه را کاهش داده و ریسک خطا را به حداقل میرساند.
کاهش دوبارهکاری و خطاهای طراحی
ابزارهای هوشمند Eplan، مانند بررسی برخورد تجهیزات (Collision Check)، کنترل فاصله نصب قطعات و بررسی ظرفیت داکتهای کابل، مشکلات احتمالی را پیش از آغاز تولید شناسایی میکنند. در نتیجه، بسیاری از خطاها قبل از ورود پروژه به کارگاه برطرف میشوند.
آمادهسازی سریعتر اطلاعات تولید
لیست سیمها، اطلاعات ماشینکاری، فایلهای برش، نقشههای ترمینال و سایر مستندات تولید بهصورت اتومات از آخرین نسخه مدل سهبعدی استخراج میشوند. این قابلیت نیاز به تهیه و اصلاح دستی اسناد را از بین میبرد و سرعت آمادهسازی پروژه را افزایش میدهد.
شفافیت بیشتر در کارگاه
تکنسینهای تولید همواره به جدیدترین اطلاعات پروژه دسترسی دارند و بهراحتی میتوانند تغییرات ایجادشده را مشاهده کنند. این موضوع احتمال خطاهای ناشی از استفاده از نقشههای قدیمی یا نسخههای ناهماهنگ را به حداقل میرساند.
هماهنگی بهتر میان طراحی مکانیکی و الکتریکی
یکپارچگی اطلاعات در Eplan باعث میشود طراحی مکانیکی و الکتریکی همیشه با یکدیگر هماهنگ باقی بمانند؛ حتی اگر تغییرات همزمان در هر دو بخش پروژه اعمال شود. این هماهنگی، کیفیت طراحی را افزایش داده و فرآیند ساخت تابلو برق را قابلاعتمادتر میکند.
جمعبندی
مدیریت تغییرات یکی از مهمترین چالشهای پروژههای مهندسی است. راهکار یکپارچه Eplan با همگامسازی اتومات اطلاعات میان طراحی شماتیک، مدل سهبعدی و مستندات تولید، این چالش را به حداقل میرساند. نتیجه این رویکرد، کاهش خطا، حذف دوبارهکاری، افزایش سرعت اجرای پروژه و ایجاد یک جریان کاری منسجم از مرحله طراحی تا تولید است.
