الزامات و اهمیت اتصال کوتاه در تابلو برق فشار ضعیف
اهمیت اتصال کوتاه در تابلو برق فشار ضعیف
قدرت تحمل اتصال کوتاه در تابلو برق فشار ضعیف یکی از حیاتیترین مشخصات فنی در طراحی و ساخت تابلوهای الکتریکی است، بهویژه آنهایی که در سیستمهای قدرت و توزیع برق مورد استفاده قرار میگیرند.
هدف اصلی از ارزیابی این مشخصه، اطمینان از این است که تابلو در صورت بروز یک خطای اتصال کوتاه میتواند در برابر تنشهای حرارتی و دینامیکی حاصل از جریانهای بالای خطا مقاومت کند.
الزامات تأیید اتصال کوتاه در تابلو برق فشار ضعیف
یکی از مراحل مهم در طراحی و ساخت تابلوهای الکتریکی، بررسی و تأیید قدرت تحمل اتصال کوتاه است. این ویژگی نشان میدهد که تجهیزات در برابر جریانهای شدید و ناگهانی ناشی از اتصال کوتاه، بدون آسیب جدی، مقاوم هستند.
مقدار این تحمل توسط سازنده اعلام میشود، اما برای اطمینان از ایمنی و عملکرد صحیح مجموعه باید حتماً تأیید شود.
روشهای تأیید قدرت تحمل اتصال کوتاه
برای انجام این تأیید سه روش اصلی وجود دارد:
1. استفاده از قوانین طراحی؛ یعنی طراحی تابلو بر اساس اصول مهندسی و استانداردهای معتبر انجام شود تا تحمل اتصال کوتاه تابلو برق تضمین گردد.
2. محاسبات فنی؛ با استفاده از دادههای فنی و فرمولهای استاندارد میزان تحمل اتصال کوتاه تجهیزات بررسی میشود.
3. آزمایش عملی؛ تابلو تحت شرایط واقعی یا شبیهسازیشده آزمایش میشود تا عملکرد آن در برابر اتصال کوتاه ارزیابی شود.
مدارهای مستثنی از الزامات تأییدیه اتصال کوتاه
تأیید قدرت تحمل اتصال کوتاه تابلو برق برای تضمین ایمنی و عملکرد صحیح تجهیزات یک الزام مهم است. با این حال، برخی مدارهای خاص به دلیل سطح پایین خطر یا نوع حفاظت، از این تأیید معاف هستند. این موارد شامل سه گروه اصلی میشوند:
دستهبندی مدارهای معاف از تأییدیه
۱. محدودیت جریان در ورودی: تابلوهایی که جریان اتصال کوتاه مشروط یا جریان تحمل کوتاهمدت آنها در مدار ورودی از ۱۰ کیلو آمپر (r.m.s) فراتر نرود.
۲. حفاظت توسط تجهیزات محدودکننده: تابلوهایی که به وسیله تجهیزات محدودکننده جریان محافظت میشوند، به گونهای که جریان قطع شده در ترمینال ورودی مدار از ۱۷ کیلو آمپر تجاوز نکند.
۳. مدارهای کمکی خاص: مدارهایی که برای اتصال به ترانسفورماتورهایی طراحی شدهاند که جریان اتصال کوتاه نامی آنها کمتر از ۱۰ کیلو آمپر (برای ولتاژ ثانویه بالای ۱۱۰ ولت) یا کمتر از ۱.۶ کیلو آمپر (برای ولتاژ ثانویه زیر ۱۱۰ ولت) باشد و همچنین جریان اتصال کوتاهشان کمتر از ۴٪ باشد.
با وجود این استثناها، تمام مدارهای موجود در تابلو که در این سه دسته قرار نمیگیرند، باید حتماً تأیید قدرت تحمل اتصال کوتاه را دریافت کنند تا ایمنی کامل تابلو تضمین شود.
روشهای تأیید قدرت تحمل اتصال کوتاه در تابلو برق
1. تأیید از طریق اعمال قوانین طراحی
تأیید از طریق قوانین طراحی زمانی انجام میشود که تابلوی در حال ساخت یا بررسی، کاملاً مطابق با یک طراحی مرجع باشد. یعنی طراحیای که قبلاً آزمایش شده و عملکرد آن در برابر شرایط مختلف از جمله اتصال کوتاه تأیید شده است.
اگر در فهرست کنترل، موردی شناسایی شود که با الزامات فنی یا ایمنی مطابقت نداشته باشد، باید آن را با علامت “NO” مشخص کرد.
2. تأیید از طریق مقایسه با طرح مرجع
برای بررسی اینکه یک تابلو برق فشار ضعیف و مدارهای آن در برابر جریانهای شدید و کوتاهمدت مقاومت کافی دارند، میتوان از روشهای محاسباتی و طراحی استفاده کرد. این ارزیابی زمانی معتبر است که تابلوی مورد نظر با یک تابلوی مشابه که قبلاً با موفقیت آزمایش شده مقایسه شود.
این فرآیند باید مطابق با استاندارد IEC TR 61117 انجام شود. نکته مهم این است که تمام دادهها، محاسبات و مقایسهها در این ارزیابی باید به صورت دقیق ثبت شوند تا در صورت نیاز قابل پیگیری باشند.

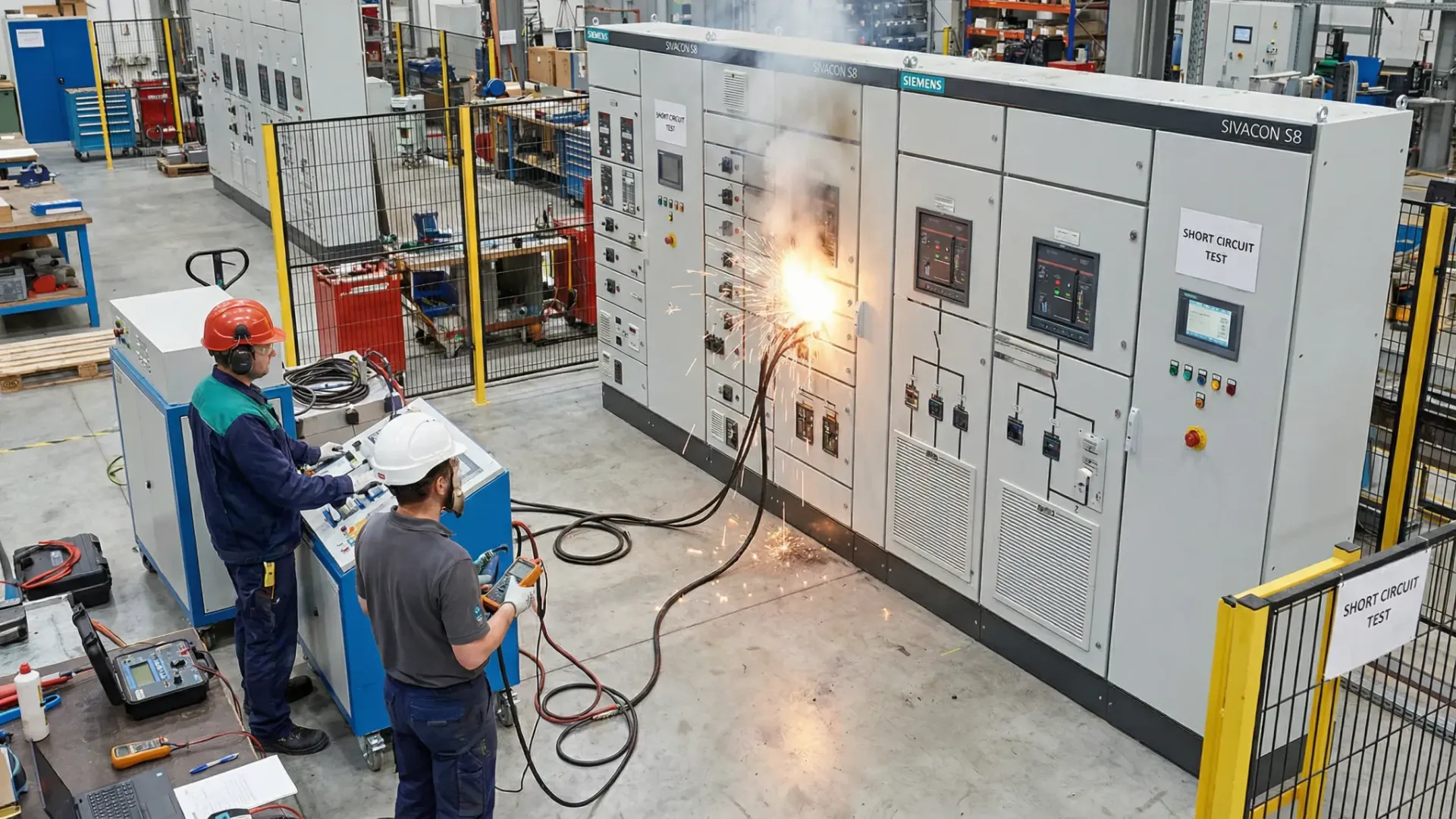

3. تأیید از طریق تست
تست به عنوان روش نهایی و قطعی برای تأیید قدرت تحمل اتصال کوتاه تابلو برق فشار ضعیف استفاده میشود؛ به ویژه هنگامی که روشهای طراحی و مقایسه، نتایج کافی را ارائه ندهند.
1. ترتیب و چیدمان آزمایش
برای انجام تستهای تأیید عملکرد در تابلوهای برق فشار ضعیف، الزامی است که تمامی اجزا و بخشهای ضروری برای یک واحد عملیاتی در ساختار واقعی خود نصب شوند. چیدمان تابلو در زمان آزمایش باید کاملاً مشابه شرایط بهرهبرداری واقعی باشد تا نتایج بهدستآمده معتبر و قابل استناد باشند.
البته جهت سادهسازی، در صورت یکسان بودن ساختار کلی، میتوان تنها یک باسبار تکی را بهعنوان نماینده سایر پیکربندیهای مشابه مورد آزمایش قرار داد.
2. نحوه اجرای تست و شرایط تجهیزات
در مدارهایی که شامل فیوز هستند، باید از فیوزهایی با جریان قطع حداقل استفاده کرد. تجهیزات تغذیه و اتصالات مربوط به ایجاد اتصال کوتاه باید از مقاومت مکانیکی و الکتریکی کافی برخوردار بوده و بهگونهای نصب شوند که هیچگونه فشار یا تنش اضافی به تابلو وارد نکنند.
در سیستمهای سه فاز، اتصال تست بهطور پیشفرض روی ترمینال ورودی یکی از فازها انجام میشود. همچنین، تمامی بخشهای فلزی و رساناهای محافظتی (اتصال زمین) باید بهطور کامل به یکدیگر متصل باشند.
3. ضوابط اتصال زمین در تابلو
روش اتصال زمین با توجه به نوع طراحی تابلو متفاوت است:
اتصال زمین باید از طریق نقطه ستاره خنثی منبع و با یک اتصال القایی مصنوعی برقرار شود، بهطوریکه توانایی عبور جریان خطای حداقل ۱۵۰۰ آمپر یا بیشتر را داشته باشد.
در مواردی که نقطه خنثی مشخص است، اتصال فاز به زمین باید بهگونهای باشد که کمترین احتمال بروز قوس الکتریکی وجود داشته باشد.
برای تشخیص جریان خطا، باید یک المان فیوز در مدار قرار گیرد. این المان میتواند یک سیم مسی به قطر ۰.۸ میلیمتر و طول حداقل ۵۰ میلیمتر (یا معادل آن) باشد. جریان خطای پیشبینی شده برای این المان باید در محدوده ۱۵۰۰ آمپر با تلورانس ۱۰ درصد تنظیم گردد.
تبصرهها در مورد سیم مسی و جریان خطا
برای شبیهسازی جریان خطا در تابلوهای الکتریکی که از فیوز استفاده میکنند، از یک سیم مسی نازک بهعنوان المان فیوز استفاده میشود. این سیم باید بهگونهای انتخاب شود که در شرایط مشخص ذوب شده و عبور جریان خطا را نشان دهد.
طبق استاندارد، سیم مسی با قطر ۰.۸ میلیمتر باید بتواند در جریان ۱۵۰۰ آمپر در مدتزمان بسیار کوتاه ذوب شود. در صورتی که جریان خطای مورد انتظار کمتر از ۱۵۰۰ آمپر باشد، باید از سیم مسی نازکتری متناسب با آن جریان استفاده کرد.
همچنین در صورت استفاده از یک خنثی، سازنده تابلو میتواند جریان خطای کمتر را با سیم نازکتر تأیید کند.
3. الزامات تست مدارهای اصلی در برابر تنشهای جریان خطا
برای اطمینان از ایمنی، مدارها باید در برابر بیشترین تنشهای حرارتی و مکانیکی ناشی از جریانهای اتصال کوتاه تا سطح نامی تست شوند. نحوه انجام این تستها به نوع وابستگی مدار به تجهیز محافظت در برابر اتصال کوتاه (SCPD) بستگی دارد:
۱. مدارهای بدون تجهیز حفاظتی: این مدارها باید با جریان پیک نامی و جریان تحمل کوتاهمدت برای مدتزمان مشخص تست شوند.
۲. مدارهای وابسته به SCPD ورودی: تست باید با جریان اتصال کوتاه تابلو برق پیشبینی شده در ورودی و در بازه زمانی مجاز توسط SCPD ورودی انجام شود.
۳. مدارهای وابسته به SCPD بالادست: تست باید با مقادیری که توسط آن دستگاه محدود شدهاند، انجام گیرد.
تنظیمات و عملکرد تجهیزات حفاظتی (SCPD)
در مواردی که مدار ورودی یا خروجی شامل یک SCPD باشد که جریان پیک یا مدتزمان جریان خطا را کاهش میدهد، طراحی مدار باید اجازه فعال شدن تجهیز و قطع یا کنترل جریان خطا را بدهد.
همچنین، اگر SCPD دارای یک رهاساز اتصال کوتاه آنی قابل تنظیم باشد، این تنظیم باید برای تست روی حداکثر مقدار مجاز قرار گیرد.
4. تست مدارهای خروجی
مدارهای خروجی در تابلوهای برق وظیفه انتقال انرژی از منبع تغذیه به مصرفکنندهها را بر عهده دارند. برای اطمینان از ایمنی این بخش، الزامی است که تستهایی کاملاً مطابق با استانداردهای IEC بر روی آنها انجام شود.
ضوابط استفاده از کلیدهای اتوماتیک
در صورتی که تجهیز حفاظتی مورد استفاده در مدار خروجی، یک کلید اتوماتیک باشد، جریان تست باید با الزامات استاندارد IEC 60947-1 مطابقت داشته باشد. این آزمایش با بهرهگیری از راکتور تنظیمکننده جریان صورت میگیرد.
همچنین برای کلیدهای اتوماتیک با جریان نامی تا ۶۳۰ آمپر، باید از هادی با طول ۰.۷۵ متر و سطح مقطع مناسب استفاده شود (مگر در مواردی که سازنده طول کوتاهتری را تأیید کرده باشد). کلید در زمان تست باید در وضعیت معمول سرویس قرار داشته و در همان حالت باقی بماند.
مراحل تست بر روی تجهیز حفاظتی
تست حفاظتی بر روی تجهیز در دو مرحله عملیاتی انجام میشود:
۱. بررسی عملکرد فیوز: در این مرحله عملکرد فیوز ارزیابی میشود تا اطمینان حاصل شود که در شرایط اتصال کوتاه بهدرستی عمل میکند.
۲. بررسی واکنش تجهیز حفاظتی: در مرحله بعد، عملکرد تجهیز سنجیده میشود تا اطمینان حاصل گردد که در برابر خطا واکنش نشان داده و یا حداقل برای مدت زمان ۱۰ سیکل (هر سیکل معادل ۲۰ میلیثانیه) فعال باقی میماند.
هماهنگی حفاظتی در حین آزمایش
نکته مهم در حین تست مدارهای خروجی، احتمال فعال شدن همزمان تجهیز حفاظتی مدار ورودی است. در طراحی تست باید این احتمال در نظر گرفته شود تا از بروز اختلال در عملکرد کلی تابلو پیشگیری شود.
5. تست هادی خنثی (N)
اگر در یک مدار هادی خنثی وجود داشته باشد، باید تحت آزمایشی قرار گیرد تا مقاومت اتصال کوتاه آن نسبت به نزدیکترین هادی فاز مدار (شامل تمامی اتصالات) اثبات شود. در طول این تست سه فاز، مقدار جریان آزمایش در سیم نول باید حداقل ۶۰ درصد جریان فاز باشد.
شرایط ساختاری و پشتیبانی هادی خنثی
در صورتی که آزمایش با جریانی معادل ۶۰ درصد جریان فاز انجام شود، هادیهای خنثی که دارای شکل و سطح مقطع مشابه با هادیهای فاز هستند، باید دقیقاً به همان شیوه هادیهای فاز پشتیبانی شوند.
این هماهنگی شامل نوع نگهدارندهها، نحوه نصب و رعایت فاصله بین نقاط پشتیبانی است تا عملکرد مکانیکی و الکتریکی آنها حفظ گردد. همچنین، مراکز پشتیبانی باید در امتداد طول هادی بهگونهای قرار گیرند که فاصله بین آنها از فاصله نگهدارندههای فاز بیشتر نباشد.
اصول فاصلهگذاری ایمنی
هادیهای خنثی باید در فاصلهای از نزدیکترین فازها نصب شوند که از فاصله استاندارد بین فازها کمتر نباشد؛ رعایت این موضوع برای جلوگیری از ایجاد قوس الکتریکی یا اتصال ناخواسته اهمیت حیاتی دارد.
علاوه بر این، فاصله این هادیها از سازههای متصل به زمین (مانند بدنه فلزی تابلو) نیز نباید از فاصله استاندارد هادیهای فاز با زمین کمتر باشد.
6. طراحی و تعیین جریان نامی باسبارها
باسبارها به عنوان مسیرهای اصلی انتقال انرژی در تابلوهای برق شناخته میشوند و تعیین جریان نامی آنها مستلزم دقت بالا و انطباق با بارهای متصل است. جریان نامی باسبار اصلی باید برابر یا بیشتر از مجموع جریانهای خروجی باشد و باسبارهای فرعی نیز متناسب با بارهای متصل به خود طراحی شوند.
همچنین، میزان افزایش دما در این تجهیزات نباید از حدود مجاز تعیینشده در استانداردها فراتر رود.
کاربرد ضریب تنوع در محاسبات
در شرایطی که تمامی مدارهای خروجی به طور همزمان فعال نیستند، میتوان از «ضریب تنوع» برای کاهش جریان نامی باسبار استفاده کرد. این ضریب بر اساس تجربه سازنده یا اپراتور تعیین و مستند میشود.
به عنوان مثال، اگر تابلویی برای تغذیه چندین موتور طراحی شده باشد و احتمال روشن شدن همزمان تمامی آنها ضعیف باشد، میتوان جریان نامی باسبار را کمتر از مجموع جریانهای موتورها در نظر گرفت.
7. تست تحمل جریان پیک
تست تحمل جریان پیک مرحلهای حیاتی برای ارزیابی مقاومت مکانیکی و الکتریکی هادیها در برابر جریانهای لحظهای بسیار بالا است. در صورتی که ایستگاه تست برای انجام آزمایش در ولتاژ نامی با محدودیت مواجه باشد، میتوان تست را در ولتاژی مناسبتر و با توافق سازنده به انجام رساند.
مقدار واقعی جریان تست از طریق دادههای تست نوع سازنده یا محاسبات تعیین میشود. زمان اعمال جریان باید مطابق با استاندارد باشد، بهگونهای که منجر به عملکرد مکانیزم قطع در تجهیزات حفاظتی نگردد.
تغییرات مجاز و محدودیتهای عملیاتی تست
تغییر در مدتزمان تست مشروط به عدم تجاوز جریان از مقدار پیک نامی (Peak) و هماهنگی با سازنده مجاز است. این آزمایش باید با در نظر گرفتن تلرانسهای مثبت و منفی جریان پیک انجام شود.
با این حال، در برخی موارد به دلیل محدودیت تجهیزات آزمایشگاهی، رسیدن به مقدار دقیق جریان پیک یا اجرای کامل تست در تمامی فازها (به دلیل نامتقارن بودن محدوده تلرانس) ممکن نخواهد بود.
8. بررسی تنشهای حرارتی و مکانیکی اتصال کوتاه
برای تأیید قدرت تحمل اتصال کوتاه در تابلوهای برق، باید تنشهای حرارتی و مکانیکی ناشی از جریانهای بالا بر اساس مقادیر مشخصشده توسط سازنده بررسی شوند. این مقادیر شامل موارد زیر است که باید در سمت تغذیه تجهیز حفاظتی (در صورت وجود) اعمال گردند:
- جریان تحمل کوتاهمدت نامی
- جریان پیک نامی
- جریان اتصال کوتاه مشروط
شرایط ایجاد جریان تست
تستها باید در ولتاژی برابر با ۱.۰۵ برابر ولتاژ عملیاتی نامی انجام شوند. این جریان توسط یک نوسانگر کالیبراسیون تأمین میگردد. اتصال کوتاه باید با استفاده از هادیهایی با امپدانس بسیار پایین و در نزدیکترین نقطه ممکن به منبع تغذیه برقرار شود. نوسانگر باید پایداری جریان را در طول مدت عملکرد تجهیز حفاظتی یا زمان استاندارد تضمین کند.
ضوابط کالیبراسیون و فرکانس
در فرآیند کالیبراسیون، رعایت موارد زیر الزامی است:
- مقدار جریان: جریان باید برابر با میانگین مؤثر (rms) مؤلفه متناوب در تمامی فازها باشد.
- تلرانس: در حداکثر ولتاژ عملیاتی، جریان هر فاز باید با جریان اتصال کوتاه نامی منطبق بوده و حداکثر ۵٪ تلورانس داشته باشد.
- ضریب توان: ضریب توان (Power Factor) در طول تست باید در محدوده ۰.۰۵ تا ۰.۱ باقی بماند.
- فرکانس: آزمایشها باید در فرکانس نامی تابلو با تلرانس ۲۵٪ انجام شوند.
حالتهای مختلف اجرای آزمایش
آزمایشها بستگی به نوع تجهیزات در دو حالت کلی اجرا میشوند:
۱. تست با تجهیز حفاظتی (جریان مشروط): ولتاژ تست باید به مدت کافی اعمال شود تا تجهیز حفاظتی بتواند خطا را تشخیص داده و مدار را قطع کند. این زمان نباید کمتر از ۱۰ سیکل باشد. در این حالت، استفاده از ولتاژهای پایینتر از ۱.۰۵ برابر ولتاژ نامی مجاز نیست.
۲. تست جریان تحمل کوتاهمدت و پیک: برای تأیید تنشهای دینامیکی و حرارتی، جریانهای اعلامی سازنده باید در مدتزمان مشخص اعمال شوند. در طول این بازه، مقدار مؤثر (rms) جریان متناوب باید کاملاً ثابت بماند.
در صورتی که ایستگاه تست به دلیل محدودیتهای فنی قادر به اعمال حداکثر ولتاژ عملیاتی در تستهای پیک و کوتاهمدت نباشد، میتوان با توافق سازنده، آزمایش را در ولتاژ دیگری انجام داد. شرط لازم در این حالت این است که جریان واقعی تست حتماً برابر یا بیشتر از جریان تحمل کوتاهمدت نامی یا جریان پیک نامی باشد.
9. نتایج قابل قبول و شرایط شکست
در مواردی که محدودیتهای فنی ایستگاه تست اجازه آزمایش در حداکثر ولتاژ عملیاتی را نمیدهد، میتوان با توافق سازنده، ولتاژ را تغییر داد؛ مشروط بر اینکه جریان واقعی تست (اعم از پیک یا تحمل کوتاهمدت) کمتر از مقادیر نامی نباشد.
هرگونه جدا شدن لحظهای کنتاکتها در تجهیزات حفاظتی باید بهدقت مستند شود.برای اطمینان نهایی، آزمایش باید در نهایت در حداکثر ولتاژ عملیاتی تکرار گردد.
آزمایش جریان تحمل پیک میتواند بهصورت جداگانه انجام شود. در این حالت، مقدار مؤثر جریان باید دقیقاً معادل جریان تحمل کوتاهمدت باشد و طول دوره آزمایش نباید از ۳ سیکل تجاوز کند.
10. بررسیهای پس از آزمایش
پس از اتمام تست و بروز تغییر شکلهای احتمالی در باسبارها یا هادیها، بررسی موارد زیر الزامی است:
فواصل ایمنی: «فاصله خزش» (فاصله سطحی بین دو هادی) و «فاصله هوایی» (فاصله مستقیم بین دو هادی) باید همچنان مطابق با استانداردهای تعیینشده باقی بمانند.
سلامت عایقها: مواد عایق باید خواص مکانیکی و دیالکتریک خود را حفظ کنند. هرگونه ترکخوردگی عمیق یا شکسته شدن عایق باسبار و کابل مهار که از یک سمت تکیهگاه تا سمت دیگر امتداد یافته باشد، غیرقابل قبول است.
تست توان فرکانسی: در صورت وجود تردید در کیفیت عایقبندی، باید آزمایش ولتاژ اضافی با مقداری معادل دو برابر ولتاژ نامی یا حداقل ۱۰۰۰ ولت (هر کدام که بیشتر باشد) انجام شود.
ارزیابی اتصالات و ساختار مکانیکی
یکپارچگی فیزیکی تابلو پس از تحمل فشار اتصال کوتاه باید بررسی شود:
- اتصالات: هیچگونه شلشدگی در پیچها و اتصالات قطعات یا ترمینالهای خروجی نباید مشاهده شود.
- عملکرد قطعات: تجهیزات باید در وضعیت سرویس باقی بمانند. اگر اعوجاج باسبارها یا بدنه بهگونهای باشد که نصب یا جداسازی قطعات کشویی و جابجاییشونده مختل شود، تست مردود اعلام میگردد.
معیارهای شکست تست
موارد زیر به عنوان «شکست در آزمایش» تلقی شده و منجر به عدم صدور تأییدیه میگردند:
۱. کاهش فواصل خزش و هوایی به کمتر از حد مجاز استاندارد.
۲. هرگونه تغییر شکل در بدنه یا بخشهای داخلی که منجر به کاهش «درجه حفاظت» (IP) تابلو در برابر اتصال کوتاه شود.
۳. شکستگی یا ترکهای سراسری در تکیهگاههای عایقی.
۴. اعوجاج ساختاری که مانع از عملکرد عادی و مکانیکی تابلو گردد.
11. آزمایش دیالکتریک پس از اتصال کوتاه
پس از اتمام آزمایشهای اتصال کوتاه تابلو برق، تجهیزات تابلو (بهویژه تجهیزات حفاظتی) باید همچنان توانایی تحمل تنشهای عایقی را داشته باشند. این آزمون دیالکتریک در سطح ولتاژی متناسب با تجهیزات حفاظتی و در دو محور اصلی انجام میشود:
الف) تست نسبت به بدنه: بررسی عایقبندی بین تمامی قطعات برقدار و بخشهای فلزی در دسترس (مانند شاسی یا بدنه فلزی تابلو).
ب) تست بین فازها: بررسی عایقبندی بین هر فاز و سایر قطعات برقداری که در حین آزمون به بخشهای فلزی در دسترس متصل هستند.
شرایط و الزامات اجرای آزمون
برای معتبر بودن نتایج آزمون دیالکتریک، رعایت شرایط زیر الزامی است:
۱. وضعیت تجهیزات: تمام فیوزها باید تعویض شده و تمامی کلیدها یا تجهیزات قطع و وصل در وضعیت «بسته» (وصل) قرار گیرند.
۲. سلامت المان فیوز: در صورتی که در مدار از «المان فیوز» (سیم نازک برای تشخیص خطا) استفاده شده باشد، این المان نباید در طول تست ذوب شود یا کمترین نشانهای از عبور جریان خطا داشته باشد.
در صورتی که در هر مرحله از آزمایش، تردیدی نسبت به عملکرد یا سلامت تجهیزات ایجاد شود، باید بازرسیهای دقیقتری صورت گیرد تا اطمینان حاصل شود که تمامی قطعات دقیقاً در شرایط عملکردی و ایمنیِ تعریفشده در مشخصات فنی (Datasheet) خود قرار دارند.
