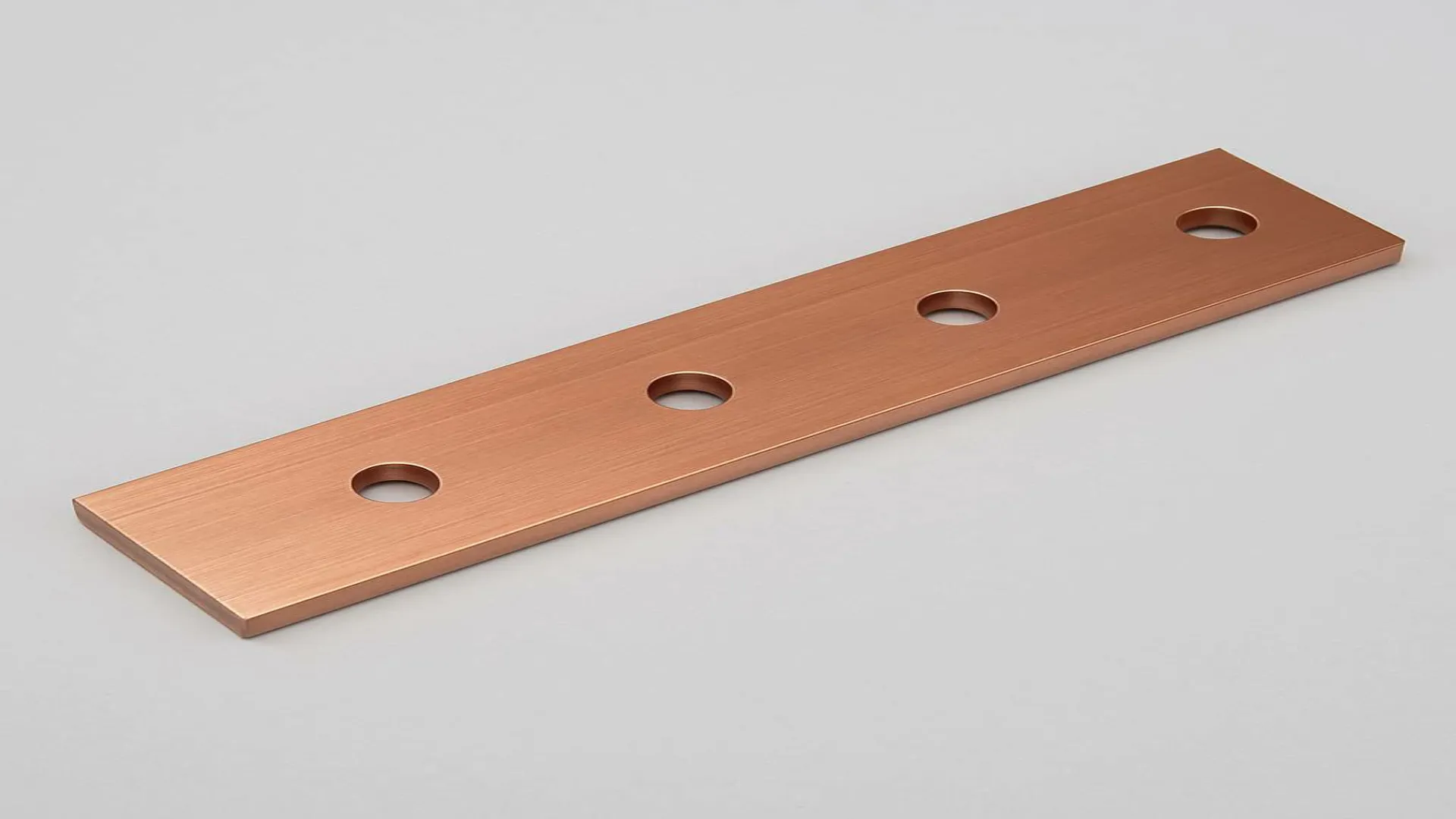

شینه‌های بکار رفته در تابلو برق
شینه‌های بکار رفته در تابلو برق

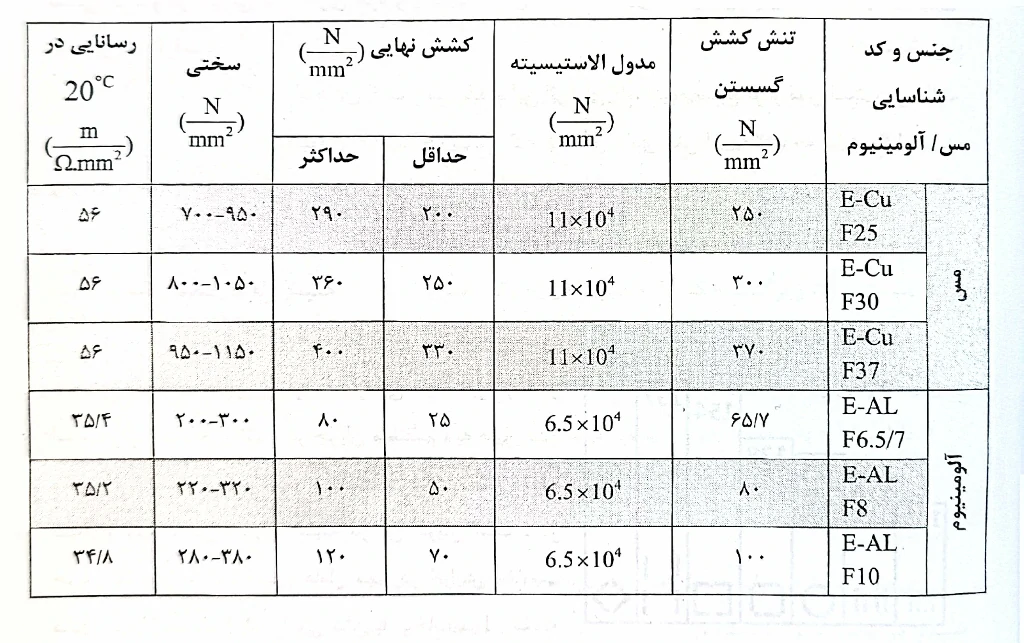

شینه‌های مورد استفاده در تابلو برق اغلب از جنس مس یا آلومینیوم با قابلیت هدایت الکتریکی و خواص مکانیکی خوب می‌باشند. برای شینه‌های تابلو برق از جنس مسی از استاندارد VDE0201 و برای شینه‌های آلومینیومی از استاندارد VDE0202 استفاده می‌شود. مشخصه‌های استاندارد مس و آلومینیوم شینه‌ها مطابق جدول زیر است .
حداکثر دمای پیوسته شینه‌های تابلو برق
برای شینه‌هایی که اتصالات آن با پیچ بوده و اکسید نشده یا روغن کاری نشده باشند در حدود ۱۲۰ درجه سانتی گراد و در صورتی که آبکاری نقره و یا شبیه به آن شود، این دما را می توان تا ۱۶۰ درجه سانتی گراد در نظر گرفت.
با افزایش دما استحکام مواد هادی کاهش می‌یابد و این اثر برای آلومینیوم سریع‌تر از مس است، در حالت اتصال کوتاه دمای هادی آلومینیوم از ۱۸۰ درجه سانتی گراد و دمای هادی مس از ۲۰۰ درجه سانتی گراد نباید تجاوز نماید .
انتخاب شکل سطح مقطع شینه
شکل سطح مقطع هادی نه تنها بر روی استقامت پیچشی شینه مؤثر است بلکه روی ظرفیت باردهی شینه نیز اثر گذار است. موقع استفاده از شینه در جریان مستقیم، به دلیل عدم وجود اثر پوستی، عامل مهم در انتخاب شکل سطح مقطع شینه، تنها تحمل حرارتی شینه در آن جریان است.
در جریان متناوب، اثر پوستی عامل مهم در افزایش مقاومت هادی می‌باشد، این اثر را می‌توان با انتخاب سطح مقطع مناسب کاهش داد. جریان‌های پایین شینه تکی یا دوبل تخت نیز مورد استفاده قرار می‌گیرد.
در این حالت استفاده از شینه دوبل تلفات را کاهش می‌دهد. در جریان‌های بالاتر از شینه‌های گرد (لوله‌ای) و ناودانی می‌توان استفاده کرد.

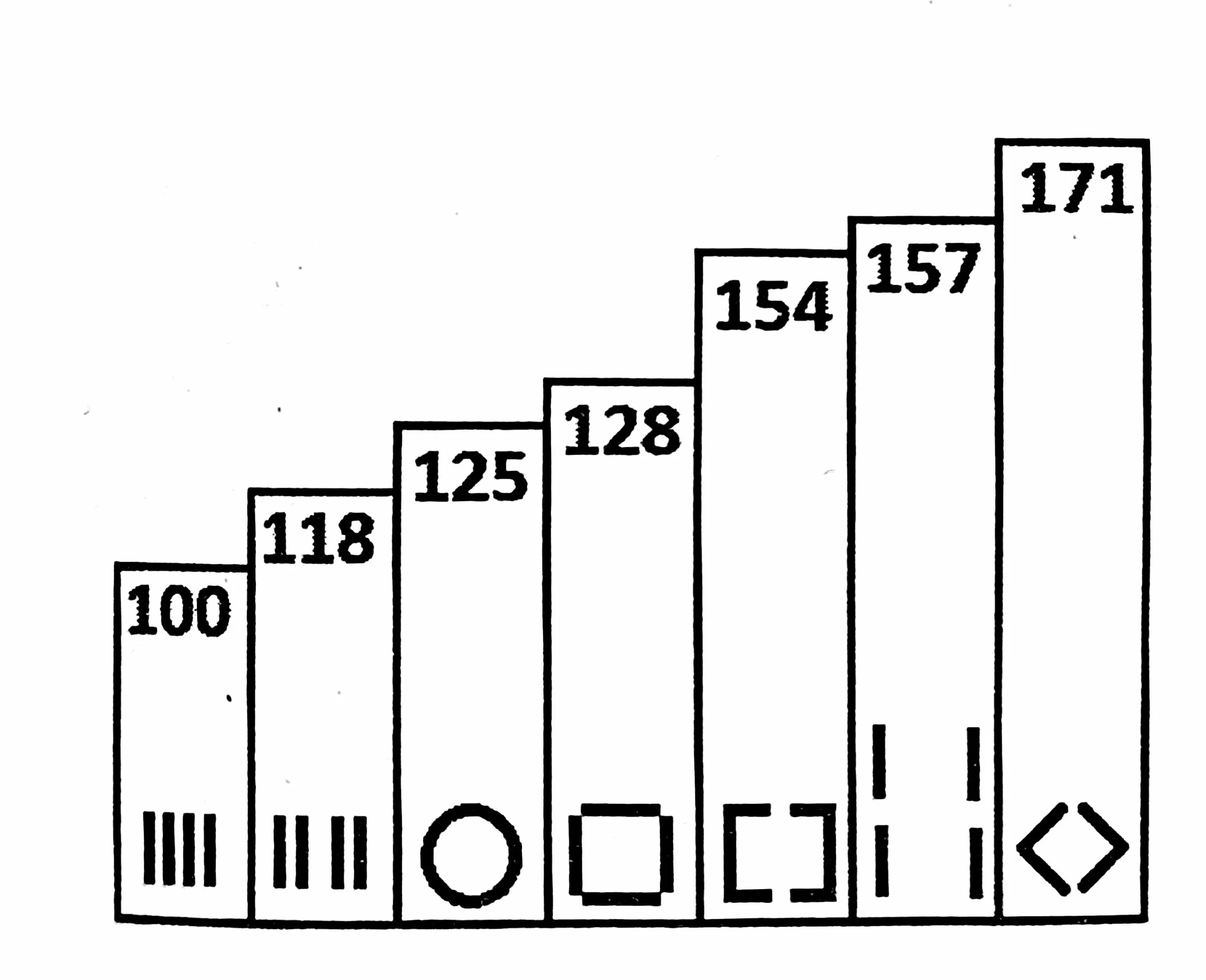

شکل زیر درصد باردهی شینه‌های مختلف که دارای مجموع سطح مقطع یکسان هستند، با هم مقایسه شده‌اند.
محاسبه سطح مقطع هادی‌ها
سطح مقطع هادی‌های درون تابلو برق بر اساس حداکثر شدت جریان مورد نیاز و از طریق جدول جریان مجاز سیم‌ها بدست می‌آید. سطح مقطع محاسبه شده به منظور برقراری ارتباط الکتریکی بین تابلو برق و سایر تجهیزات مرتبط با آن، جهت تعیین گلند، اندازه ترمینال، کابل‌شو و سر سیم مورد نیاز است.
مثلاً در کابل 16×4 میلی متر مربع، گلند برای قطر کابل ۲۳/۵ میلی متر و ترمینال نمره ۱۶ لازم است. اتصال هادی‌ها به ترمینال‌ها و سایر تجهیزات، به وسیله پیچ یا بست و وسایلی مشابه آن‌ها امکان پذیر بوده و فشار مناسب در محل اتصال وجود داشته باشد.
پانچ شینه‌ها
برای اتصال شینه‌ها به یکدیگر از پانچ شینه استفاده می‌گردد. این دستگاه قابلیت‌های زیر را دارا است:
- قابلیت کار بر روی شینه‌های مسی تا سایز ۱۲×۱۲۰ میلی متر را دارد.
- سیستم رفت و برگشت جک‌ها به صورت هیدرولیک است.
- قابلیت ایجاد سوراخ‌های (6m,8m,10m,12m,14m16m,18m)، بیضی و سفارشی را دارد.
- طراحی پانچ به صورت بدون خیزش جهت کارکرد آسان و مطمئن است.
خم کردن شینه‌های تابلو برق
برای زاویه دادن و خم کردن شینه‌ها از این وسیله استفاده می شود. این دستگاه قابلیت‌های زیر را دارا است:
- قابلیت کار بر روی شینه‌های مسی تا سایز 12×120 میلی متر را دارد.
- سیستم رفت و برگشت جک‌ها به صورت هیدرولیک است.
- دستگاه خم کردن شینه مجهز به زاویه‌سنج دیجیتال است.
- امکان نصب قالب‌های خم عرض، خم پله و قالب های سفارشی بر روی دستگاه خم کردن شینه وجود دارد.
رنگ آمیزی شینه‌های تابلو برق
برای افزایش میزان ظرفیت جریان‌دهی شینه‌ها آن را به کمک رنگ‌های حرارتی رنگ آمیزی می‌کنند رنگ کردن شینه برای راحتی در سرویس تعمیرات و رفع عیب نیز مؤثر است.
رنگ‌های رایج در شینه بندی تابلو برق عبارتند از:
- رنگ قرمز فاز اول
- رنگ زرد فاز دوم
- رنگ آبی فاز سوم
- شینه نول اغلب مشکی
- شینه ارت زرد و سبز است.

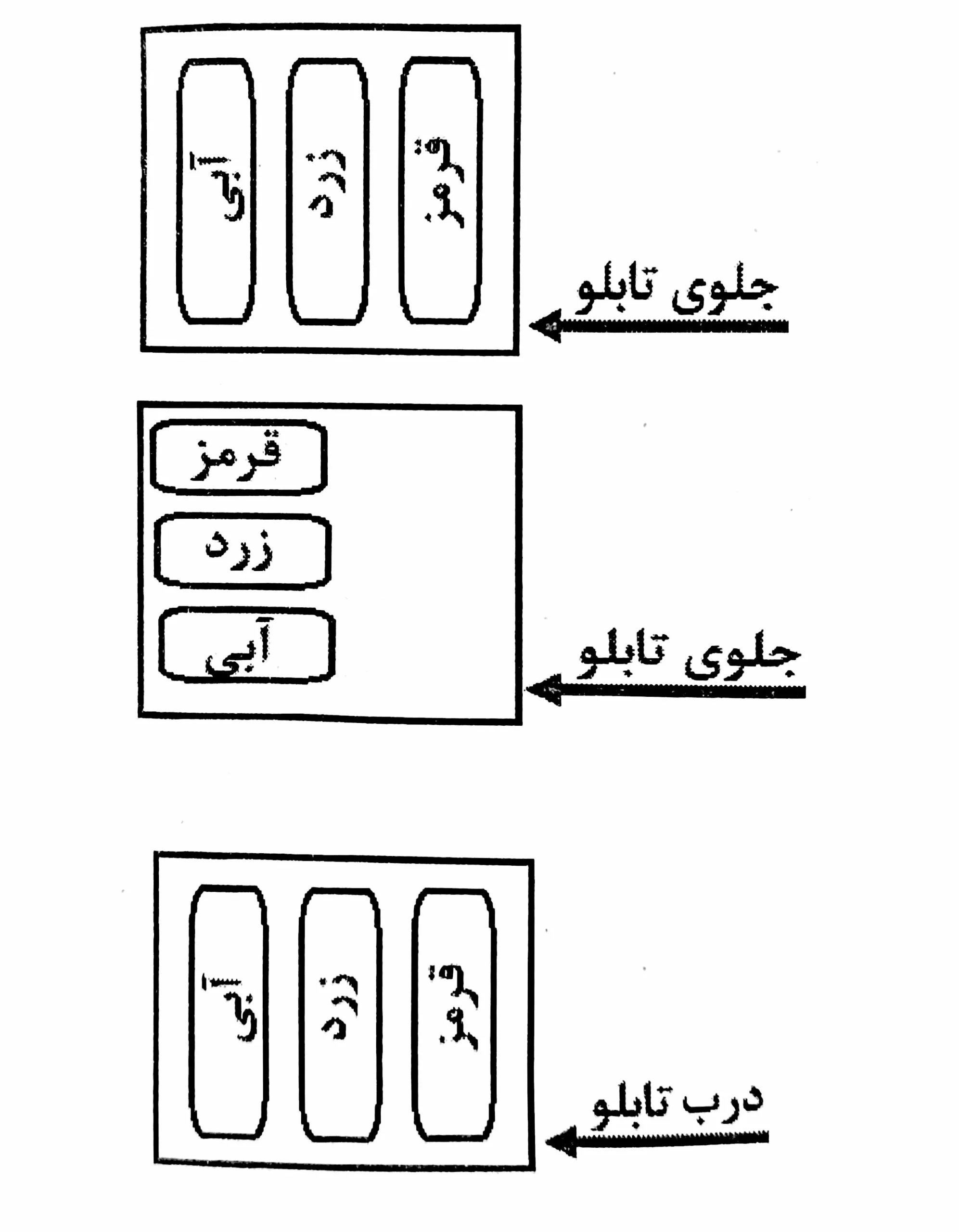

نحوه شینه‌بندی در تابلو برق
- شینه‌بندی افقی در سطح افقی تابلو برق
- شینه‌بندی افقی در سطح عمودی تابلو برق
- شینه‌بندی عمودی واقع در سمت عمودی جنب تابلو برق
