آشنایی به تابلوهای سوئیچگیر
انرژی الکتریکی در نیروگاهها تولید میشود و برای انتقال آن به مصرفکنندگان، مسیر نسبتاً طولانی طی میگردد. در این مسیر، تجهیزات متعددی به منظور کنترل، حفاظت و هدایت جریان برق مورد استفاده قرار میگیرند. این تجهیزات در محفظهای به نام ساباستیشن (پست برق) نصب میشوند.
ساباستیشنها نقش حیاتی در انتقال و توزیع انرژی الکتریکی ایفا میکنند و شامل بخشهای مختلفی هستند. یکی از اجزای اصلی در این مجموعه، سوئیچگیر است. سوئیچگیر به مجموعهای از تجهیزات فشار قوی اطلاق میشود که وظیفه برقراری ارتباط بین فیدرهای مختلف و باسبارها را در یک سطح ولتاژ مشخص بر عهده دارند.
ساب استیشن چیست؟
ساباستیشن یا پست برق، به مجموعهای از تجهیزات الکتریکی اطلاق میشود که وظیفه تبدیل ولتاژ، توزیع انرژی و کنترل جریان برق در شبکههای انتقال و توزیع را بر عهده دارند. این ایستگاهها نقش واسط میان نیروگاهها و مصرفکنندگان را ایفا میکنند و بهگونهای طراحی شدهاند که برق تولیدی در نیروگاهها را به ولتاژی مناسب برای مصرف خانگی، صنعتی یا تجاری تبدیل کنند.
تجهیزات اصلی موجود در یک ساباستیشن شامل ترانسفورماتورها، دژنگتورها، سکسیونرها و سایر ابزارهای کنترلی و حفاظتی است. این تجهیزات به صورت هماهنگ عمل میکنند تا انتقال برق با ایمنی، پایداری و قابلیت کنترل بالا انجام شود.
بهطور خلاصه، ساباستیشنها مانند ایستگاههای تنظیم و هدایت انرژی عمل میکنند؛ ولتاژ بالا را کاهش داده و برق را به شکلی قابل استفاده برای مصرفکنندگان نهایی تبدیل مینمایند.
سوئیچگیر چیست؟
سوئیچگیر به مجموعهای از تجهیزات فشار قوی اطلاق میشود که وظیفه برقراری ارتباط میان فیدرهای مختلف و باسبارها را در یک سطح ولتاژ مشخص بر عهده دارند. بهعبارت دیگر، سوئیچگیر شامل تمامی تجهیزات الکتریکی در یک سطح ولتاژ است که از ابتدای خط انتقال تا ورودی ترانسفورماتور را دربر میگیرد.
این مجموعه معمولاً از اجزای مشابه و بههمپیوستهای تشکیل میشود که بهصورت هماهنگ عمل میکنند. اجزای اصلی سوئیچگیر عبارتاند از:
- بریکر (کلید قدرت): برای قطع و وصل جریان در شرایط عادی و اضطراری
- سکسیونر (کلید جداکننده): برای ایزوله کردن بخشهایی از مدار در زمان تعمیر یا نگهداری
- ترانسفورماتور ولتاژ (PT): برای اندازهگیری و کنترل ولتاژ
- ترانسفورماتور جریان (CT): برای اندازهگیری جریان و حفاظت سیستم
- موجگیر (LT): برای کاهش اثرات ناشی از موجهای گذرا و نوسانات
- برقگیر (LA): برای حفاظت تجهیزات در برابر اضافه ولتاژ ناشی از صاعقه یا اختلالات شبکه
تفاوت بین سوئیچگیرها و تابلو برقها
سوئیچگیرها مجموعهای از تابلوها و تجهیزات الکتریکی هستند که عملیات کلیدزنی (Switching) در آنها انجام میشود. این تجهیزات بهعنوان زیرمجموعهای از پستهای برق (Switch Yard) شناخته میشوند و نقش مهمی در کنترل، حفاظت و هدایت جریان برق در شبکه دارند.
در پستهای برق، با افزایش سطح ولتاژ، فاصله بین فازها نیز بیشتر میشود. دلیل این امر، وجود میدان مغناطیسی اطراف هادیهای حامل جریان است. بهعبارت سادهتر، هرچه ولتاژ یک فاز بیشتر باشد، میدان اطراف آن نیز گستردهتر خواهد بود.
زمانی که چند فاز با ولتاژ بالا در کنار یکدیگر قرار گیرند، باید فاصله مناسبی بین آنها رعایت شود. در غیر این صورت، حریم عایقی میان فازها شکسته شده و احتمال وقوع اتصال کوتاه افزایش مییابد.
لازم به ذکر است که در این شرایط، هوا بهعنوان عایق طبیعی بین فازها عمل میکند. بنابراین، حفظ فاصله استاندارد میان فازها برای جلوگیری از شکست عایقی و بروز حوادث الکتریکی ضروری است.
ساختار تابلوهای سوئیچگیر

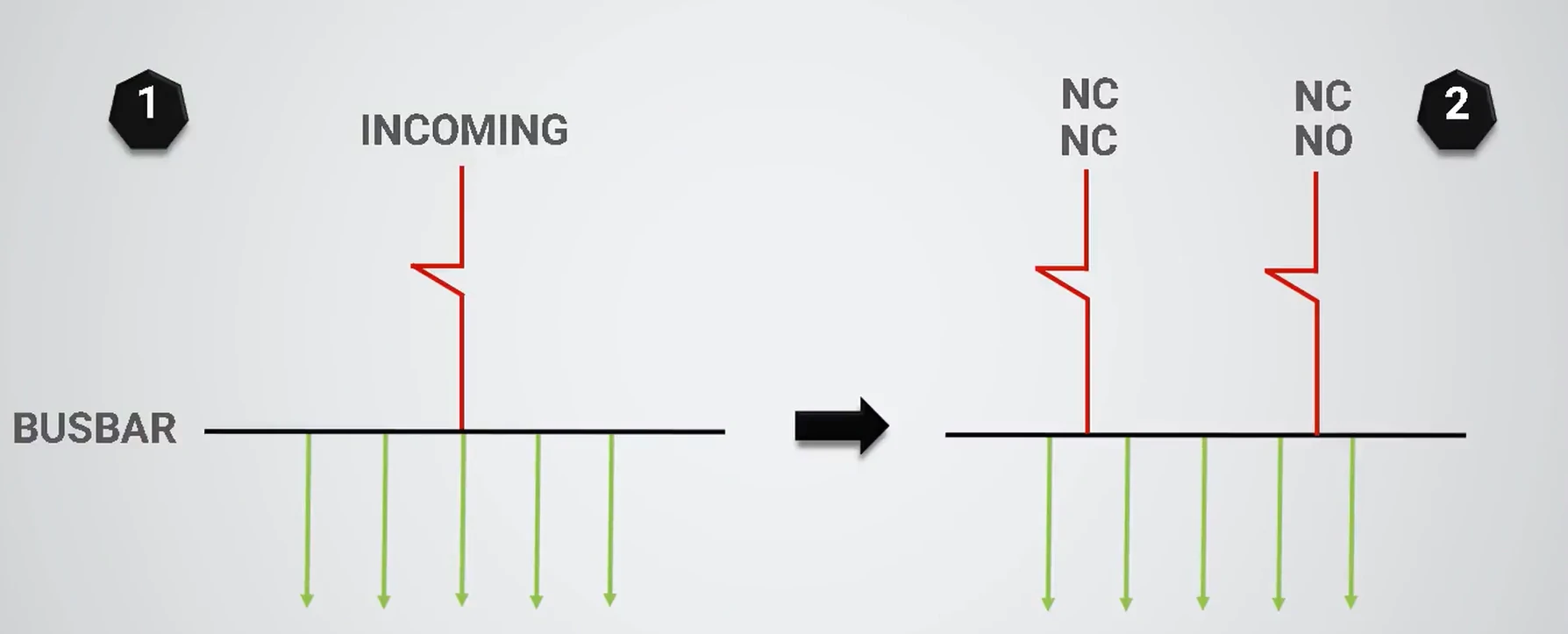

تابلوهای سوئیچگیر در سطح فشار متوسط دارای انواع مختلفی هستند که هر یک بستگی به نوع طراحی، کاربرد و سطح ایمنی، ویژگیهای خاص خود را دارند. در شماتیک شماره ۱ (مطابق تصویر)، برخی از این تابلوها دارای یک ورودی (Incoming) هستند که وظیفه تأمین برق مصرفکنندگان را بر عهده دارد.
این نوع سیستم، سادهترین ساختار در میان تابلوهای فشار متوسط محسوب میشود. با وجود سادگی، این طراحی از نظر ایمنی و قابلیت اطمینان در سطح پایینی قرار دارد، اما از نظر اقتصادی مقرونبهصرفه است و هزینههای نصب و بهرهبرداری آن نسبتاً کم است.
در صورتی که خطایی در بخش بالادست یا در ورودی سیستم رخ دهد، تمامی بارها که از یک باسبار تغذیه میشوند، دچار قطع برق خواهند شد. این موضوع نشاندهنده حساسیت بالای این نوع ساختار در برابر اختلالات ورودی و اهمیت طراحی مناسب در سیستمهای حیاتی است.
در شماتیک شماره ۲ (مطابق تصویر)، ساختار تابلوهای سوئیچگیر بهگونهای طراحی شده است که سطح ایمنی و قابلیت اطمینان شبکه بهطور قابلتوجهی افزایش مییابد. در این نوع سیستمها، دو ورودی مستقل برای تأمین برق در نظر گرفته میشود که امکان تغذیه همزمان یا جایگزین بارها را فراهم میسازد.
انواع عملکرد
بهطور کلی، دو نوع منطق عملکرد برای این ساختار قابل تعریف است:
- حالت اول (دو ورودی فعال): هر دو ورودی بهصورت همزمان بسته هستند و بارها از هر دو مسیر تغذیه میشوند.
- حالت دوم (ورودی فعال و غیرفعال): یکی از ورودیها وصل بوده و دیگری در حالت قطع قرار دارد، که در مواقع خاص یا اضطراری قابل تغییر است.
مفاهیم بارهای نرمال و اضطراری
پیش از بررسی عملکرد سیستم، لازم است با مفاهیم بارهای نرمال و بارهای اضطراری آشنا شویم.
- بارهای نرمال به بارهایی اطلاق میشود که در صورت بروز خطا، اتصال کوتاه یا قطع برق، از مدار خارج شده و تغذیه آنها متوقف میشود. این بارها معمولاً تأثیر حیاتی بر عملکرد کلی شبکه ندارند.
- بارهای اضطراری (Emergency Loads) بارهایی هستند که قطع تغذیه آنها میتواند منجر به خسارات جدی در شبکه یا اختلال در عملکرد تجهیزات حساس شود. این بارها باید تحت هر شرایطی تغذیه شوند و از پایداری بالایی برخوردار باشند.

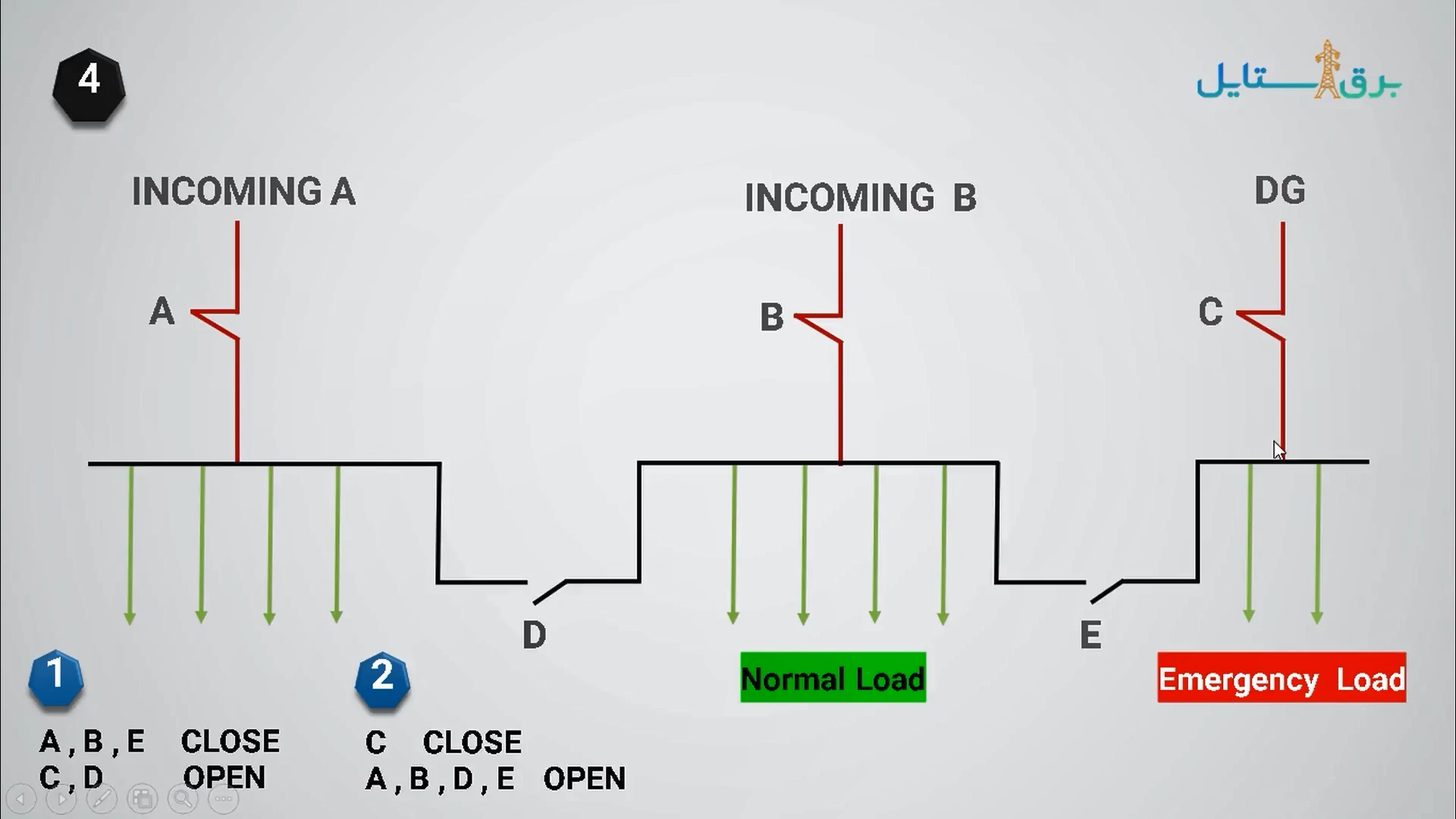

در حالت عملکرد عادی، بریکرهای A، B و E در وضعیت وصل قرار دارند و مصرفکنندگان متصل به آنها برق مورد نیاز خود را دریافت میکنند. در این وضعیت، تغذیه بارها بهصورت مستقیم از باسبارهای مربوطه انجام میشود.
نکته مهم:
نکته مهم این است که در شرایط نرمال، جریان از باسبار A به باسبار B منتقل نمیشود. دلیل این موضوع آن است که کنتاکت D در حالت عادی باز بوده و اجازه عبور جریان بین دو باسبار را نمیدهد. این طراحی بهمنظور کنترل مسیر جریان و جلوگیری از تداخل در تغذیه بارها انجام شده است.
در وضعیت شماره ۲، تنها بریکر C در حالت بسته قرار دارد و سایر بریکرها میتوانند در وضعیت باز باشند. این نوع طراحی موجب افزایش قابلتوجه در سطح ایمنی و قابلیت اطمینان سیستم میشود.
در این ساختار، بارهای اضطراری تحت هر شرایطی تغذیه میشوند و جریان الکتریکی بهصورت پایدار و بدون وقفه به آنها میرسد. این ویژگی باعث میشود که عملکرد تجهیزات حیاتی شبکه در برابر قطع برق یا بروز خطا محافظت شده و از خسارات احتمالی جلوگیری شود.
