راهنمای جامع تابلو برق سیواکن: ویژگیها و کاربردها
تابلو برق سیواکن را میتوان به عنوان یک مرکز کنترل و توزیع برق در نظر گرفت. این محفظه حاوی مجموعهای از تجهیزات برقی است که وظیفه کنترل، حفاظت، اندازهگیری و توزیع جریان برق را بر عهده دارند. به عبارت سادهتر، تابلوهای برق مانند یک ایستگاه مرکزی است که برق ورودی را دریافت میکند، آن را به بخشهای مختلف تقسیم میکند و سپس به صورت ایمن به مصرفکننده میرساند.
تابلو سیواکن چیست؟
تابلوهای برق سیواکن یکی از انواع رایج ترین تابلوهایی هستند که برای توزیع برق در صنایع مختلف مورد استفاده قرار میگیرند. این تابلوها به دلیل ساختار مدولار و انعطلاف پذیری بالایی که دارند، امکان شخصی سازی و تطبیق با نیازهای مختلف را فراهم میکنند. تابلو برق سیواکن به دلیل طراحی خاص و کیفیت بالای مواد اولیه، از دوام و کارایی بالایی برخوردار است.
این تابلو برقها دارای دو نوع ثابت و کشویی هستند، که بر اساس نوع مصرف مورد استفاده قرار میگیرند. تابلو برق سیواکن ثابت شامل فیدرهای خروجی با قطع کننده فیوز یا کلیدهای اتومات هستند که به صورت ثابت در سلول تابلو قرار میگیرند. تابلو برق سیواکن کشویی شامل فیدرهای خروجی با قطع کنندههای مینیاتوری و مولد مغناطیسی هستند که به صورت کشویی در داخل سلول تابلو قابلیت جابجایی و خارج شدن از مدار را هستند.
ساختار کلی تابلو سیواکن
- بدنه: معمولاً از جنس ورق فولادی ساخته میشود و وظیفه محافظت از تجهیزات داخلی تابلو را بر عهده دارد.
- فیدرها: بخش هایی هستند که هر یک وظیفه تغدیه یک مدار مشخص را بر عهده دارند.
- تجهیزات حفاظتی: شامل فیوزها، کلیدهای مینیاتوری، رلههای اضافه جریان و ….
- تجهیزات اندازهگیری: آمپرمتر، ولت متر و …
فیدرها و تجهیزات درون آن
هر فیدر در واقع یک مدار مستقل است که برای تغذیه یک یا چند مصرف کننده حاص طراحی میشود. تجهیزات درون هر فیدر بسته به نوع مصرف کننده و شرایط کاری مدار متفاوت خواهد بود.
به طور کلی، تجهیزات رایجی که در فیدرها قرار میگیرند عبارتند از:
- فیوز و کلید مینیاتوری
- کنتاکتور
- رله اضافه جریان
- ترانس جریان و ترانس ولتاژ
- سلکتور آمپر و سلکتور ولت
- شینههای مسی برای تغذیه مدار
- شستیهای استپ و استارت
- چراغهای سیگنال
مزایای تابلو سیواکن
- امکان اضافه کردن یا حذف فیدرها و تجهیزات به راحتی وجود دارد.
- هر فیدر به صورت یک ماژول مستقل طراحی میشود و به راحتی قابل تعویض است.
- تجهیزات حفاظتی مناسب در هر فیدر تعبیعه شده است.
- به دلیل ساختار مدولار، نصب و راهاندازی تابلوهای سیواکن بسیار آسان است.
-
تابلو برق سیواکن از مواد با کیفیت و مقاوم در برابر شرایط محیطی ساخته شده است. این ویژگی باعث افزایش عمر مفید تابلو و کاهش هزینههای نگهداری میشود.
-
طراحی این تابلوها به گونهای است که امکان دسترسی آسان به اجزا و تجهیزات داخلی را فراهم میکند. این ویژگی باعث تسهیل در نصب و تعمیرات میشود.
-
تابلو برق سیواکن با رعایت استانداردهای ایمنی طراحی شده است. این تابلوها معمولاً دارای سیستمهای حفاظتی مانند فیوزها و کلیدهای اتوماتیک هستند که از بروز خطرات ناشی از نوسانات برق جلوگیری میکنند.
-
این تابلوها به راحتی میتوانند در انواع مختلفی از پروژهها و صنایع مورد استفاده قرار گیرند. از صنایع کوچک تا بزرگ، تابلو برق سیواکن قابلیت پاسخگویی به نیازهای مختلف را دارد.
یکی از ویژگیهای برجسته تابلو برق سیواکن، امکان سفارشیسازی آن بر اساس نیازهای خاص مشتریان است. این ویژگی به کاربران این امکان را میدهد که تابلو را بر اساس نیازهای خاص خود طراحی کنند.
کاربردهای تابلو برق سیواکن
- صنایع سنگین: کارخانههای فولاد، کارخانههای سیمان، صنایع پتروشیمی و پالایشگاهها، صنایع خودرو سازی
- ساختمانهای بزرگ: برجها و آسمان خراشها، مراکز تجاری بزرگ، بیمارستانها، هتلها
- تأسیسات صنعتی: نیروگاهها، پستهای برق، صنایع آب و فاضلاب، صنایع معدنی
- مراکز داده: برای تأمین برق پایدار و ایمن سرورها و تجهیزات شبکه

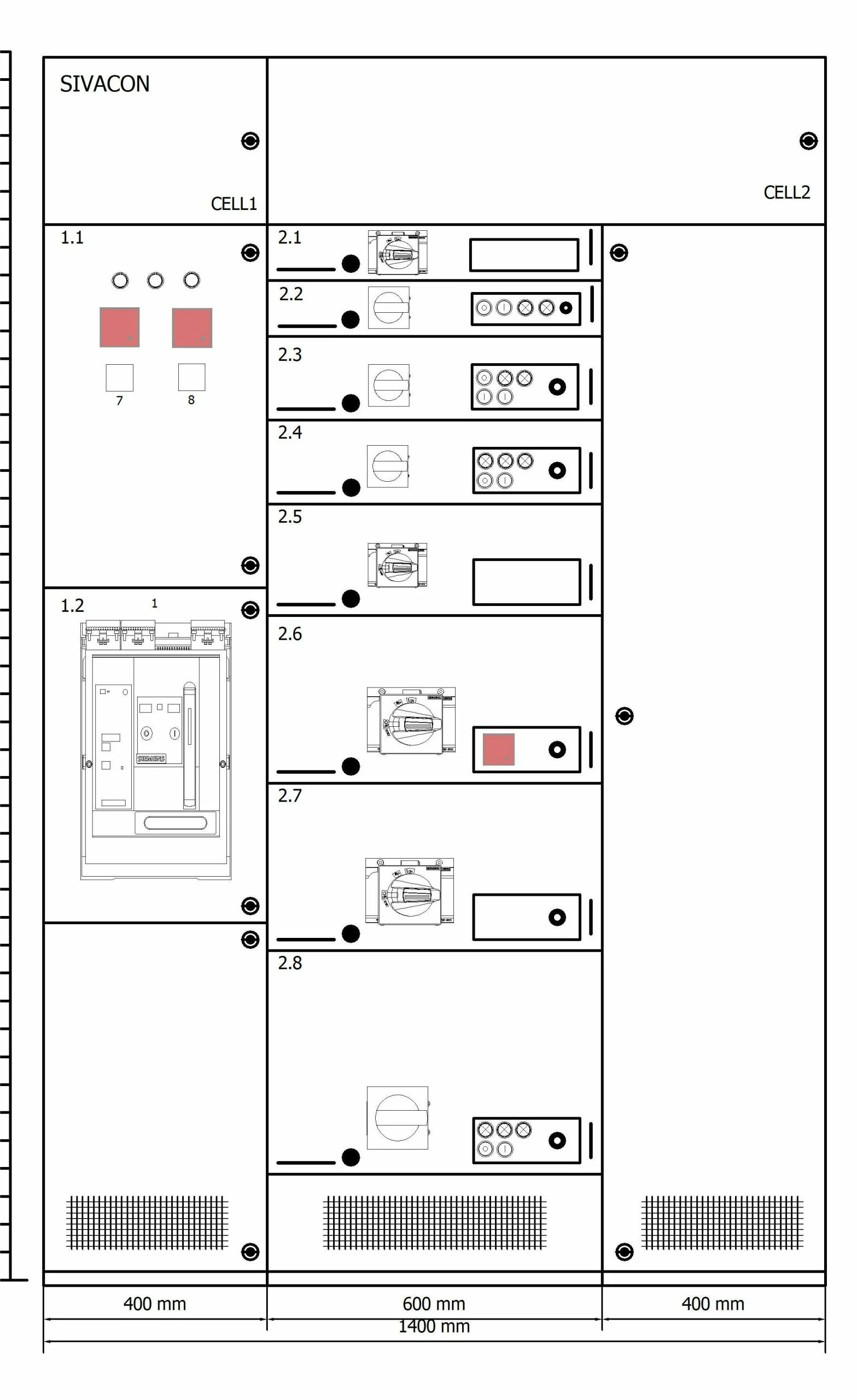

نقشه الکتریکال تابلو برق سیواکن
تابلو برق سیواکن با مزایا و کاربردهای زیادی که دارد، به عنوان یک ابزار اساسی در سیستم های برق صنعتی مورد استفاده قرار میگیرد. این تابلوها با ایجاد ایمنی، کنترل و مدیریت دقیق و افزایش بهره وری، به بهبود عملکرد و کاهش هزینه های سیستم های برق صنعتی کمک میکنند.
