انواع رله مانیتورینگ مورد استفاده در تابلو برق

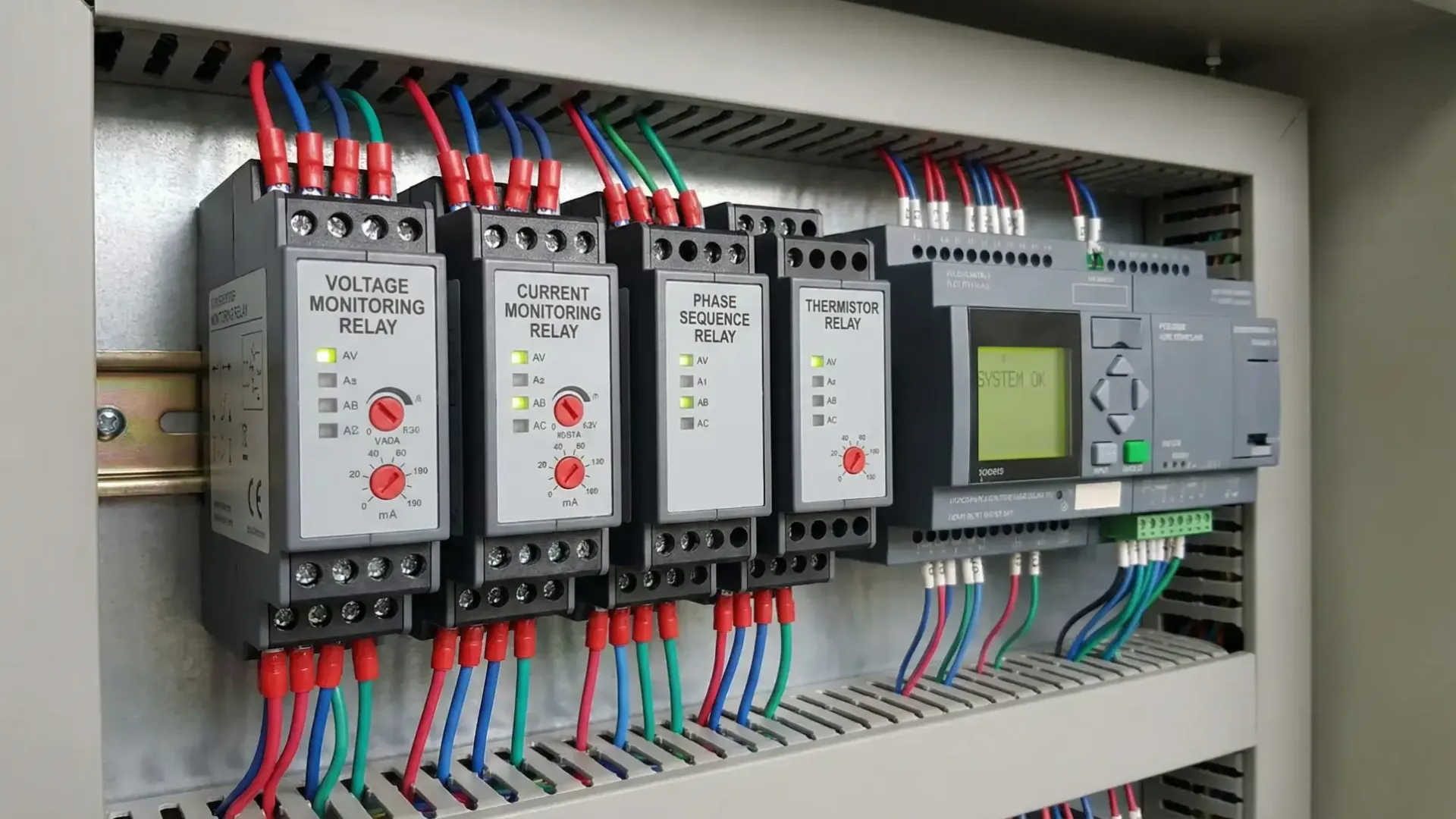

انواع رله مانیتورینگ در تابلو برق
رله مانیتورینگ از تجهیزات حیاتی در انواع تابلو برق (از PLC تا فشار متوسط) هستند که به دلیل بهرهمندی از منبع تغذیه چندولتاژه، تطبیقپذیری بالایی در سیستمهای مختلف دارند.
1. رله مانیتورینگ جریان
مهمترین عضو این خانواده، رله مانیتورینگ جریان است که وظایف و ویژگیهای زیر را بر عهده دارد:
با کنترل دائم «اضافه جریان» و «کمبود جریان»، از تجهیزات حساس مانند پمپها و دستگاههای حفاری در برابر آسیبهای ناشی از تغییرات بار محافظت میکند. این رلهها دارای قابلیت تنظیم تأخیر زمانی (بین ۱.۵ تا ۳۰ ثانیه) هستند تا نوسانات گذرا باعث قطع بیمورد مدار نشوند.
علاوه بر مانیتورینگ جریان، این خانواده شامل مدلهای متنوع دیگری نیز میشود که عملکردهای زیر را پوشش میدهند:
۱. تشخیص اضافه ولتاژ و افت ولتاژ.
۲. پایش خرابی فاز و توالی فاز در شبکههای سه فاز جهت جلوگیری از چرخش معکوس یا سوختن موتورها.
۳. شناسایی عدم تعادل فاز.
۴. کنترل سطح مایعات در مخازن.
۵. نظارت بر عایقبندی برای ارتقای ایمنی و کنترل دمای تجهیزات.
2. رله مانیتورینگ ولتاژ
این رله وظیفه دارد ولتاژ مدار را در محدوده امن نگه دارد. ویژگیهای برجسته آن عبارتند از:
شما میتوانید یک محدوده مشخص (مثلاً بین ۲۰۰ تا ۲۴۰ ولت) تعیین کنید. خروج ولتاژ از این بازه (چه افزایش و چه کاهش) بلافاصله توسط رله تشخیص داده میشود.
با بهرهگیری از تأخیر در آزادسازی قابل تنظیم و کنتاکتهای تغییر حالت، این رله از قطع و وصلهای مکرر و ناخواسته که میتواند به تجهیزات آسیب بزند، جلوگیری میکند.
3. رله کنترل فاز
این رله که حضورش در تابلو برقهای سه فاز حیاتی است، وظایفی فراتر از کنترل ساده ولتاژ دارد:
نظارت بر توالی فاز: تضمین میکند که فازها با ترتیب درست (L1, L2, L3) متصل شده باشند تا مثلاً یک موتور سه فاز در جهت معکوس نچرخد.
تنظیمات دقیق: کاربر میتواند سقف (اضافه ولتاژ) و کف (کمبود ولتاژ) مورد نظر خود را به دقت تنظیم کند.
تأخیر در وصل: از حساسیت بیش از حد به افت ولتاژهای لحظهای جلوگیری میکند.
تأخیر در قطع: فرصتی (۰.۱ تا ۳۰ ثانیه) به سیستم میدهد تا در صورت گذرا بودن خطا، از توقف کل فرایند جلوگیری شود.
منطق هیسترزیس: برای جلوگیری از نوسان در لحظه وصل مجدد، رله تنها زمانی اجازه عبور جریان را میدهد که ولتاژ حداقل ۵٪ از مقدار بحرانی فاصله گرفته و به پایداری رسیده باشد.
4. رله مانیتورینگ دما
این رله قلب تپنده حفاظت از سیمپیچها و یاتاقانهاست. این رله از سنسورهای PT100 بهره میبرد که در اندازهگیری دمای اجسام جامد، مایعات و حتی گازها بسیار دقیق عمل میکنند. میتوانید آن را برای کنترل «فقط گرما»، «فقط سرما» یا یک «پنجره دمایی» خاص تنظیم کنید.
با تعیین مقادیر آستانه و هیسترزیس، رله از قطع و وصلهای مکرر در نزدیکی دمای بحرانی جلوگیری کرده و زمانی که تجهیز به دمای خطرناک برسد، بلافاصله واکنش نشان میدهد.
5. رله تشخیص بر توالی فاز
در تجهیزات متحرک مانند پمپها، ارههای صنعتی و دریلها، جهت چرخش موتور حیاتی است.
اگر فازها جابهجا وصل شوند، موتور در جهت معکوس میچرخد که میتواند منجر به شکستن مته، خرابی پمپ یا حوادث انسانی شود. این رله تنها در صورت صحت ترتیب فازها اجازه کار به سیستم میدهد.
6. رله تشخیص بر عدم تعادل فاز
نامتقارن بودن ولتاژ در شبکههای سه فاز یکی از دشمنان خاموش موتورهای الکتریکی است. اگر ولتاژ فازها با هم برابر نباشد یا یکی از فازها قطع شود، موتور دچار لرزش و داغی بیش از حد میشود.
این رله با شناسایی کوچکترین عدم تعادل یا قطع فاز، قبل از اینکه حرارت باعث از بین رفتن عایق سیمپیچ شود، مدار را قطع میکند.
7. رله تشخیص بر پایش سطح مایع
این رله وظیفه حیاتی جلوگیری از کارکرد خشک پمپ را بر عهده دارد؛ وضعیتی که در آن پمپ بدون مایع کار کرده و به دلیل بالا رفتن دمای سیلها و قطعات داخلی، در زمان کوتاهی میسوزد.
مکانیزم عمل: این رله بر اساس خاصیت رسانایی مایع کار میکند.
مثلث کنترلی: برای عملکرد دقیق، به سه الکترود یا حسگر نیاز است:
حسگر زمین: به عنوان مرجع مشترک.
حسگرهای حداقل: پایینترین سطح مجاز که در صورت رسیدن مایع به زیر آن، پمپ خاموش میشود.
حسگرهای حداکثر: سطحی که پمپ در آن مجدداً شروع به کار یا فرمان قطع پر شدن مخزن را صادر میکند.
8. رله تشخیص بر عایق کابل
این رله در شبکههای حساس که به زمین متصل نیستند (سیستمهای IT) استفاده میشود؛ جایی که اولین خطای اتصال زمین باعث قطع برق نمیشود، اما باید سریعاً شناسایی گردد.
این رله با پایش مداوم مقاومت عایقی، قبل از اینکه یک نشتی کوچک به اتصال کوتاه یا برقگرفتگی تبدیل شود، هشدار میدهد. کاربر میتواند حد حساسیت را بین ۱ تا ۱۰۰ کیلو اهم تنظیم کند.
به محض افت مقاومت عایق کابل از حد تنظیم شده، رله خروجی را برای ایمنی بیشتر قطع میکند. وجود کلید داخلی برای تست و ریست، عیبیابی دوره ای تابلو برق را بسیار آسان میکند.
9. رلههای چندکاره
این رلههای چندکاره در واقع «آچار فرانسه» بخش حفاظتی تابلو برق محسوب میشوند. طراحان با تجمیع چندین رله در یک بدنه، توانستهاند فضای اشغال شده در ریل تابلو را به شدت کاهش دهند که این موضوع در تابلوهای فشرده و مدرن یک مزیت کلیدی است.
ویژگیهای برجسته این رلهها عبارتند از:
این تجهیز به جای اینکه فقط یک وظیفه را انجام دهد، مانند یک دیدبان همهجانبه همزمان بر موارد زیر نظارت میکند:
- توالی فاز: جهت درست چرخش موتور.
- خرابی فاز: قطع شدن یکی از فازها.
- عدم تعادل فاز: ناپایداری ولتاژ بین فازهای مختلف.
- افت ولتاژ (Under Voltage): کاهش ولتاژ از حد مجاز.
- اضافه ولتاژ (Over Voltage): افزایش ولتاژ که به عایقها آسیب میزند.
شما میتوانید حساسیت رله نسبت به ناهماهنگی فازها را بین ۲ تا ۲۵ درصد تنظیم کنید. (مثلاً در موتورهای حساس، عدد را روی درصدهای پایینتر تنظیم میکنید).
بستگی به مدل انتخابی، آستانههای ولتاژی هم قابل تغییر هستند تا با نوسانات استاندارد شبکه برق محلی شما هماهنگ شوند.
استفاده از این رلههای چندکاره نهتنها سیمکشی تابلو برق را خلوتتر و سادهتر میکند، بلکه عیبیابی را هم سریعتر پیش میبرد؛ چرا که معمولاً با چراغهای LED مجزا، نوع دقیق خطا (مثلاً اضافه ولتاژ یا قطع فاز) را به اپراتور نشان میدهند.
