ترمینال الکتریکی؛ پایان یکنواختی در مونتاژ رشته ترمینال
اگر در زمینه ساخت تابلو برق و پنلهای کنترلی فعالیت میکنید، مونتاژ terminal strips یکی از کارهایی است که شاید در نگاه اول ساده به نظر برسد، اما در عمل زمان زیادی از تیم شما میگیرد. حتی در یک تابلو برق با ابعاد متوسط، ممکن است دهها یا صدها ترمینال الکتریکی برای اتصال تجهیزات و سیمهای میدانی مورد استفاده قرار گیرد.
در این فرآیند باید ترمینالها را روی ریل DIN نصب، مرتب و سپس لیبلگذاری کنید. انجام این مراحل بهصورت دستی نهتنها خستهکننده است، بلکه احتمال بروز خطا را نیز افزایش میدهد.
لوازم جانبی ترمینال الکتریکی
مونتاژ ترمینال الکتریکی فقط به نصب بلوکهای ترمینال محدود نمیشود. لوازم جانبی مختلفی مانند موانع انتهایی (end barriers)، جداکنندههای عایق (insulating barriers) و لینکهای اتصال (interconnecting links) نیز باید بهدرستی انتخاب و نصب شوند.
این قطعات ممکن است در نگاه اول جزئی و کماهمیت به نظر برسند، اما کافی است هنگام مونتاژ متوجه شوید تعداد مناسبی از آنها موجود نمیباشد. در این شرایط، همین قطعات کوچک میتوانند روند مونتاژ تابلو برق را متوقف کنند.
لیبلگذاری ترمینالهای الکتریکی
یکی دیگر از مراحل زمانبر، لیبلگذاری ترمینالهاست. امروزه سیستمهای مختلفی برای علامتگذاری و شناسایی ترمینال الکتریکی وجود دارد، اما نصب دستی لیبل روی تعداد زیادی ترمینال همچنان کاری زمانبر و مستعد خطاست.
از طرف دیگر، گم شدن حتی یک لیبل سفارشی میتواند باعث ایجاد مشکل در روند مونتاژ شود و زمان بیشتری برای اصلاح کار نیاز داشته باشد.
راهکار چیست؟ کاهش کارهای دستی با EPLAN
سازندگان تابلو برق به جای انجام دستی و تکراری این مراحل، به راهکارهایی نیاز دارند که فرآیند مونتاژ ترمینال الکتریکی را سریعتر و دقیقتر کنند.
یکی از راهکارهای کاربردی، استفاده از نرمافزار EPLAN است. در این روش، بهجای اینکه سازنده تابلو برق terminal strip را بهصورت دستی طراحی و مونتاژ کند، میتواند اطلاعات دقیق آن را در اختیار سازنده تابلو برق قرار دهد تا terminal strip مطابق نیاز پروژه آماده شود.
طراحی و مستندسازی اتومات رشته ترمینال
EPLAN میتواند بهصورت اتومات terminal strip را ایجاد کند. این دیاگرام اطلاعات مهمی مانند ترتیب دقیق ترمینالها، طول ریل نصب و اطلاعات مربوط به لیبلگذاری را در اختیار شما قرار میدهد.
به این ترتیب، فرآیندی که در حالت سنتی به زمان و دقت زیادی نیاز دارد، ساختاریافتهتر میشود و احتمال خطا در نصب، سفارش قطعات و لیبلگذاری کاهش پیدا میکند.
ترمینال الکتریکی پیشمونتاژشده؛ راهکاری برای کاهش زمان مونتاژ تابلو برق
پس از تهیه دیاگرام چیدمان ترمینال، میتوانید آن را برای یک تأمینکننده معتبر ترمینال، مانند Weidmüller یا Phoenix Contact ارسال کنید. تأمینکننده بر اساس اطلاعات پروژه، terminal strip را بهصورت کامل مونتاژ و تمام ترمینالها را با لیبل مناسب آماده میکند.
در این روش، رشته ترمینال مستقیماً برای نصب در تابلو برق آماده است و نیازی نیست زمان زیادی را صرف نصب تکتک ترمینالها و لیبلگذاری آنها کنید. حتی لازم نیست دیاگرام را چاپ کنید؛ اطلاعات موردنیاز را میتوان بهصورت الکترونیکی در اختیار سازنده تابلو برق قرار داد.

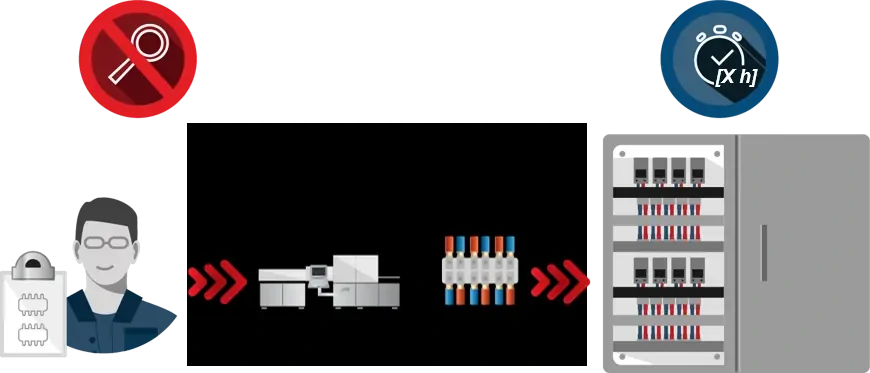

مونتاژ خودکار ترمینال با Rittal RAS Athex
اگر تعداد زیادی رشته ترمینال الکتریکی در پروژههای خود تولید میکنید، یک گزینه دیگر، استفاده از دستگاه RAS Athex از Rittal است. این دستگاه میتواند فرآیند مونتاژ رشتههای ترمینال را بهصورت اتومات در محل کارخانه انجام دهد و مستقیماً با اطلاعات نرمافزار EPLAN کار کند.
این راهکار باعث میشود اطلاعات طراحی بدون نیاز به ورود دستی دوباره، از محیط مهندسی به فرآیند تولید منتقل شود و سرعت و دقت مونتاژ افزایش پیدا کند.
با پیشمونتاژ ترمینال چقدر زمان صرفهجویی میشود؟
یکی از مهمترین مزایای استفاده از رشته ترمینال الکتریکی پیشمونتاژشده، کاهش چشمگیر زمان کارگاهی است.
بررسیها نشان میدهد نصب یک بلوک ترمینال روی ریل نصب و افزودن لیبل مربوط به آن، تقریباً یک دقیقه زمان میبرد. بنابراین اگر یک رشته ترمینال شامل ۱۲۰ بلوک ترمینال باشد، مونتاژ و لیبلگذاری آن میتواند حدود دو ساعت زمان ببرد.
اما زمانی که رشته ترمینال از قبل توسط سازنده تابلو برق مونتاژ شود، زمان موردنیاز برای این بخش از فرآیند مونتاژ در کارگاه تقریباً به صفر میرسد.
کاهش هزینه و خطا در مونتاژ تابلو برق
دو ساعت صرفهجویی در زمان کارگاه، تنها مزیت این روش نیست. با حذف مراحل دستی، احتمال اشتباه در ترتیب ترمینالها، نصب قطعات جانبی و لیبلگذاری نیز کاهش پیدا میکند.
در واقع، رشته ترمینال الکتریکی از ابتدا مطابق اطلاعات پروژه آماده میشود و میتواند مستقیماً در محل موردنظر نصب شود. بنابراین علاوه بر کاهش زمان، کیفیت و دقت فرآیند مونتاژ نیز افزایش پیدا میکند.
برای محاسبه صرفهجویی واقعی، کافی است هزینه دو ساعت نیروی کار در کارگاه خود را با هزینه سفارش رشتههای ترمینال پیشمونتاژشده مقایسه کنید. در بسیاری از پروژهها، حذف کارهای تکراری و کاهش خطا میتواند هزینه اولیه پیشمونتاژ را جبران کند.
پایان دادن به کارهای تکراری ترمینال
اگر به دنبال راهی برای کاهش زمان مونتاژ تابلو برق و سادهتر کردن مدیریت ترمینال الکتریکی هستید، استفاده از terminal strip میتواند راهکاری مؤثر باشد.
ترکیب اطلاعات EPLAN با تأمینکنندگان ترمینال یا تجهیزات مونتاژ اتومات، امکان انتقال مستقیم اطلاعات طراحی به فرآیند تولید را فراهم میکند. نتیجه، مونتاژ سریعتر، کاهش خطای انسانی، کاهش کارهای تکراری و آمادهسازی سریعتر تابلو برق است.
مدیریت ترمینالهای الکتریکی در تابلو برق میتواند یکی از بخشهای زمانبر فرآیند مونتاژ باشد؛ بهخصوص زمانی که تعداد ترمینالها زیاد است و نصب لوازم جانبی و لیبلگذاری نیز باید بهصورت دستی انجام شود.
با استفاده از EPLAN و تولید اتومات اطلاعات مربوط به چیدمان ترمینال، میتوان این فرآیند را سادهتر، سریعتر و دقیقتر کرد. در نتیجه، سازندگان تابلو برق زمان کمتری را صرف کارهای تکراری میکنند و با کاهش خطا، فرآیند طراحی و مونتاژ ترمینال الکتریکی را به شکل حرفهایتری مدیریت خواهند کرد.
