ضریب توان چیست؟ چگونه میتوان توان راکتیو را جبران کرد؟
مفهوم توان ظاهری
برخلاف جریان مستقیم (DC) که ولتاژ و جریان ثابت هستند و ضریب توان در آن کاربرد ندارد. در سیستمهای AC، ولتاژ و جریان به صورت موج سینوسی تغییر میکنند. یک مولتیمتر ممکن است ولتاژ و جریان را ثابت نشان دهد، اما اسیلوسکوپ نشان میدهد که این مقادیر دائماً در حال تغییر هستند.
وقتی ولتاژ RMS (ولتاژ مؤثر) را در جریان RMS (جریان مؤثر) ضرب میکنیم، مقداری به نام توان ظاهری به دست میآوریم که با واحد “ولت آمپر” (VA) اندازهگیری میشود. این مقدار، کل توانی است که توسط منبع تغذیه میشود. اما نکته مهم اینجاست که این تمام توانی نیست که واقعاً در دستگاههای شما مصرف میشود!
توان اکتیو، توان راکتیو و مثلث توان
در یک سیستم AC ایدهآل، ولتاژ و جریان همفاز هستند، یعنی همزمان به پیک میرسند. در این حالت، ضریب توان یک است و تمام توان ظاهری به توان واقعی تبدیل میشود. توان واقعی با واحد “وات” (W) اندازهگیری میشود و توانی است که واقعاً کار مفیدی مانند تولید گرما یا حرکت موتورها را انجام میدهد.
اما در بسیاری از مدارهای AC، به ویژه در موتورها و ترانسفورماتورها، ولتاژ و جریان کاملاً همفاز نیستند. این اختلاف فاز به این معنی است که بخشی از توانی که منبع تغذیه میکند، صرف انجام کار مفید نمیشود. این “توان اضافی” را توان راکتیو مینامیم و با واحد “ولت آمپر راکتیو” (VAR) اندازهگیری میشود.
توان راکتیو فقط برای ذخیره و آزاد کردن انرژی در میدانهای مغناطیسی (در بارهای سلفی مانند موتورها) یا میدانهای الکتریکی (در بارهای خازنی) استفاده میشود و کار مفیدی انجام نمیدهد.

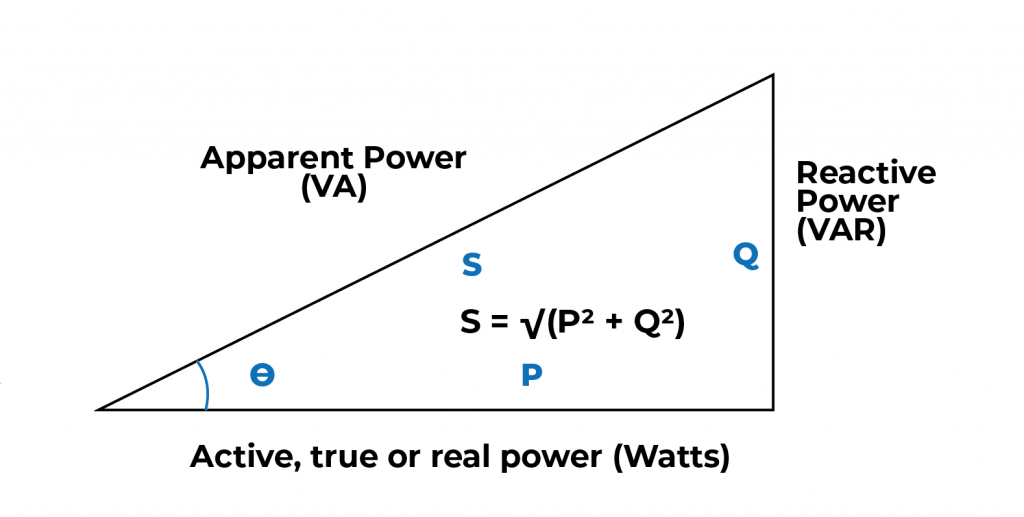

برای درک بهتر این سه نوع توان، میتوانیم از مثلث توان استفاده کنیم:
- خط افقی برای توان واقعی (وات).
- وتر مثلث برای توان ظاهری (ولت آمپر).
- اختلاف عمودی بین این دو خط، توان راکتیو (VAR، راکتیو) است.
ضریب توان در واقع نسبت توان واقعی به توان ظاهری است. این یک نسبت بدون واحد است و هرچه به یک نزدیکتر باشد، بهتر است. هدف ما معمولاً رسیدن به ضریب توان بین 0.9 تا 0.95 است، اگرچه ضریب توان یک ایدهآل و دشوار است.
آشنایی با بارهای سلفی
مدارهای الکتریکی شامل سه نوع بار اصلی هستند:
- بارهای مقاومتی: مانند لامپهای رشتهای که انرژی را به گرما و نور تبدیل میکنند. در این بارها، ولتاژ و جریان همفاز هستند و ضریب توان ایدهآل (یک) است.

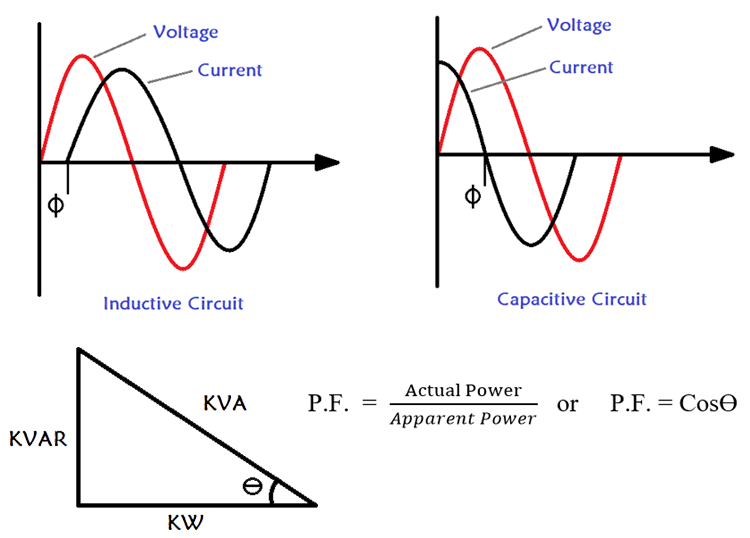

- بارهای سلفی: مانند موتورهای الکتریکی، ترانسفورماتورها و چوکها. این بارها انرژی را در میدان مغناطیسی خود ذخیره و آزاد میکنند. در بارهای سلفی خالص، جریان 90 درجه عقبتر از ولتاژ قرار میگیرد (ولتاژ پیشفاز است). این همان چیزی است که به طور معمول در صنایع صنعتی باعث ضریب توان پایین و لگینگ میشود.
- بارهای خازنی: مانند خازنها که انرژی را در میدان الکتریکی خود ذخیره و آزاد میکنند. در بارهای خازنی خالص، جریان 90 درجه جلوتر از ولتاژ قرار میگیرد (جریان پیشفاز است).
عواقب ضریب توان پایین
ضریب توان پایین عواقب متعددی برای مراکز تولیدی و کارخانجات دارد:
- جریمههای مالی: شرکتهای برق معمولاً جریمههای سنگینی را برای مصرفکنندگان بزرگ با ضریب توان پایین در نظر میگیرند. این به این دلیل است که توان راکتیو، ظرفیت شبکه را اشغال میکند و شرکت برق را مجبور به نصب تجهیزات بزرگتر یا توسعه شبکه میکند که بسیار پرهزینه است.
- افزایش جریان و تلفات انتقال: با افزایش توان راکتیو، جریان در سیمها نیز افزایش مییابد. جریان بالاتر منجر به تلفات بیشتر انرژی به شکل گرما در کابلها و تجهیزات (تلفات RI²) میشود.
- کاهش ظرفیت تجهیزات: ژنراتورها و ترانسفورماتورها بر اساس توان ظاهری (VA) درجهبندی میشوند. ضریب توان پایین به این معنی است که بخش زیادی از ظرفیت این تجهیزات صرف انتقال توان راکتیو میشود که کار مفیدی انجام نمیدهد. این امر باعث میشود که نتوانید از تمام ظرفیت نصب شده خود استفاده کنید و مجبور شوید تجهیزات بزرگتری را برای همان بار مفید تهیه کنید.
- افزایش استهلاک تجهیزات: جریانهای بالاتر و گرمای بیشتر میتواند منجر به فرسودگی سریعتر تجهیزات و نیاز به تعویض مکرر آنها شود.
راهحل: اصلاح ضریب توان با خازنها
خبر خوب این است که ضریب توان پایین قابل اصلاح است! رایجترین روش برای بهبود ضریب توان، اضافه کردن خازن به صورت موازی با بار القایی است.
چرا خازن؟ زیرا خازنها توان راکتیو را به صورت پیشفاز (جریان پیشفاز نسبت به ولتاژ) تولید میکنند، در حالی که بارهای سلفی توان راکتیو را به صورت پسفاز (جریان پسفاز نسبت به ولتاژ) مصرف میکنند.
با اتصال خازنها، توان راکتیو بین سلف (موتور) و خازن درون مدار خودتان به جای شبکه اصلی، مبادله میشود. این باعث میشود که شبکه برق فقط نیاز به تامین توان واقعی و مقدار کمی از توان راکتیو باقیمانده داشته باشد.
با بهبود ضریب توان به عنوان مثال از 0.7 به 0.95، توان ظاهری و در نتیجه جریان مصرفی از شبکه به میزان قابل توجهی کاهش مییابد، در حالی که توان واقعی (کار مفید) ثابت میماند. این به معنای صرفهجویی در هزینههای برق و بهرهبرداری بهینهتر از سیستم شماست.
