آموزش پلاک خوانی موتور الکتریکی
موتور الکتریکی چیست؟
موتور الکتریکی (Electrical Motor) دستگاهی الکترومکانیکی است که انرژی الکتریکی را به انرژی مکانیکی تبدیل میکند. عملکرد اصلی آن مبتنی بر قانون نیروی لورنتس است، که بیان میکند: هرگاه یک رسانا که حامل جریان الکتریکی است در یک میدان مغناطیسی قرار گیرد، نیرویی بر آن وارد میشود. این نیرو باعث ایجاد گشتاور و در نتیجه چرخش محور موتور میشود.

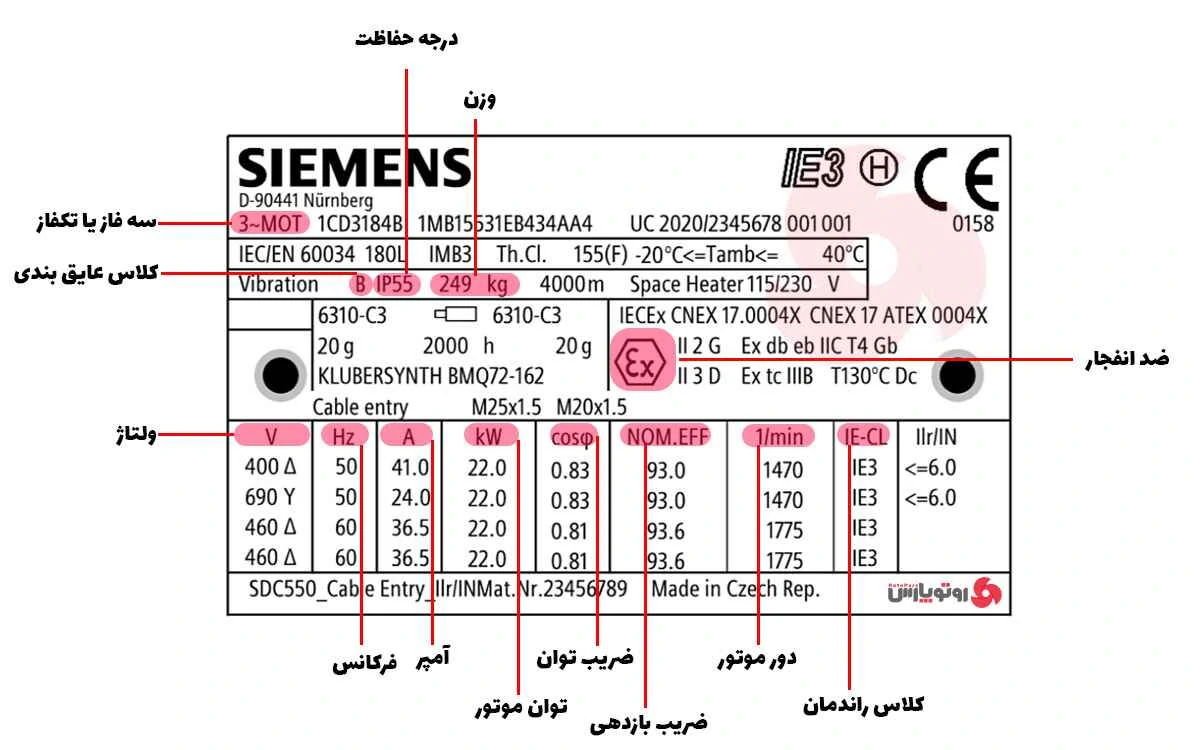

پلاک الکتروموتور شامل اطلاعات حیاتی و فنی است که در سه دستهی اصلی طبقهبندی میشود: مشخصات الکتریکی، مشخصات مکانیکی، و مشخصات محیطی و بهرهبرداری.
مشخصات الکتریکی روی پلاک موتور
در بخش الکتریکی پلاک، پارامترهایی مانند جریان نامی، ولتاژ نامی، توان نامی، ضریب توان (Cos φ)، و فرکانس کاری درج شدهاند. این اطلاعات به ما کمک میکنند تا بدانیم موتور به چه منابع تغذیهای نیاز دارد و چگونه باید به سیستم برق متصل شود.
مشخصات مکانیکی روی پلاک موتور
این بخش شامل دادههایی است که نحوهی اتصال و نصب موتور را تعیین میکند، از جمله:
- ابعاد بدنه موتور
- نوع نصب و نحوه قرارگیری
- وزن کلی دستگاه
- نوع محافظت در برابر نفوذ گرد و غبار یا رطوبت
مشخصات محیطی و شرایط بهرهبرداری
این قسمت شامل مواردی است که به شرایط محیطی محل نصب موتور مربوط میشود، از جمله:
- دمای محیط و رطوبت نسبی
- ارتفاع محل نصب از سطح دریا
- میزان گرد و غبار موجود در محیط
- شرایط خاص بهرهبرداری مانند نصب در کشتی، تونل، یا محلهای با تهویه محدود
ساختار کلی موتور الکتریکی

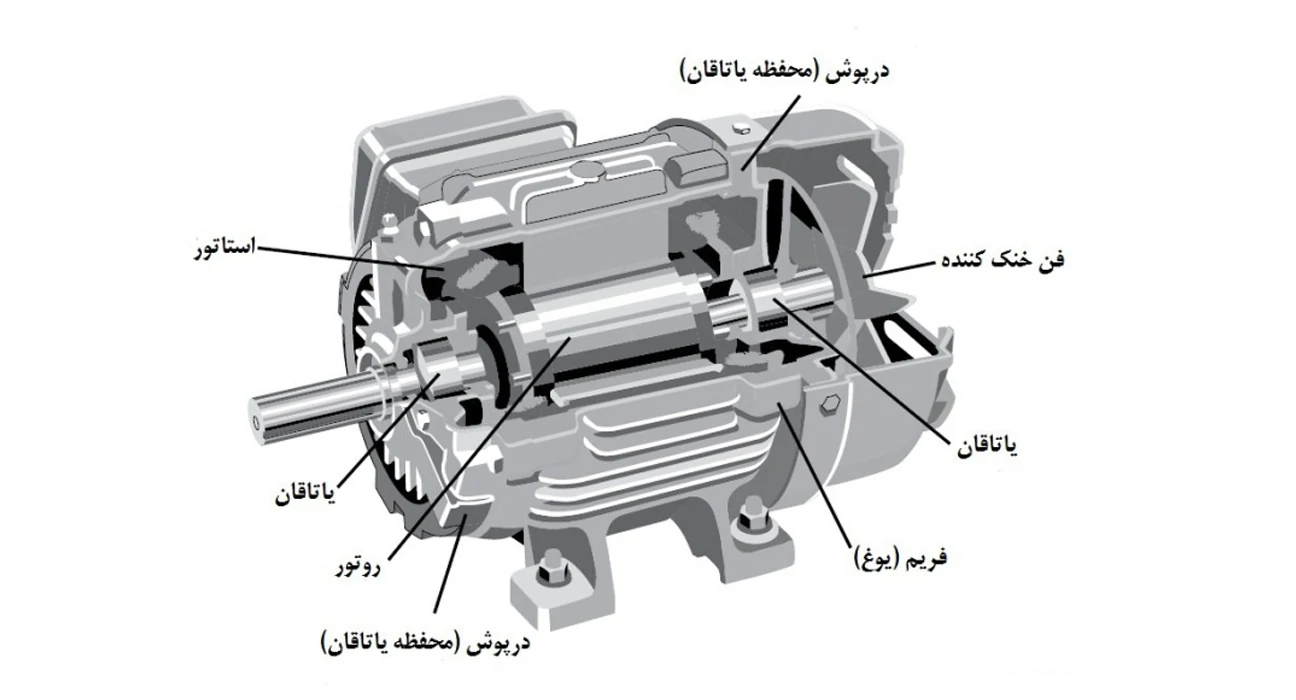

موتورهای الکتریکی با توجه به نوع عملکرد و کاربرد میتوانند ساختارهای متنوعی داشته باشند، اما عناصر اصلی و مشترک آنها معمولاً شامل موارد زیر است:
استاتور (Stator): بخش ثابت موتور است که معمولاً شامل سیمپیچیهایی برای تولید میدان مغناطیسی چرخان میباشد (در موتورهای AC) یا شامل آهنرباهای دائم (در برخی موتورهای DC یا BLDC).
روتور (Rotor): بخش گردان موتور که تحت تأثیر میدان مغناطیسی ایجاد شده توسط استاتور، شروع به چرخش میکند. روتور میتواند شامل هسته آهنی، سیمپیچ و یا قفس سنجابی (در موتورهای القایی) باشد.
کموتاتور و جاروبکها (در برخی موتورها مانند DC برسدار): کموتاتور یک کلکتور مکانیکی است که جهت جریان در سیمپیچهای روتور را به طور دورهای عوض میکند. جاروبکها (Brushes) وظیفه انتقال جریان از منبع به کموتاتور را دارند.
درجه حفاظت IP بدنه موتور الکتریکی
درجه حفاظت IP یک استاندارد بینالمللی است که میزان مقاومت یک دستگاه الکتریکی یا الکترومکانیکی (مثل موتور الکتریکی) را در برابر نفوذ اجسام جامد (مثل گرد و غبار) و مایعات (مثل آب) مشخص میکند.
ساختار درجه IP:
فرمت استاندارد: IPXY:
عدد اول X → حفاظت در برابر اجسام جامد و گرد و غبار
عدد دوم Y → حفاظت در برابر مایعات (آب)
حرف (X) حفاظت در برابر اجسام جامد
| توضیحات | رقم اول |
|---|---|
| هیچ گونه حفاظتی در برابر تماس ورود اجسام وجود ندارد. | 0 |
| محافظت در برابر اجسام بزرگ مثل دست یا بزرگتر از 50 میلی متر | 1 |
| حافظت در برابر انگشت یا اجسام بزرگتر از 12.5 میلی متر | 2 |
| محافظت در برابر ابزار یا سیمهای ضخیم و اشیای جامد بزرگتر از 2.5 میلی متر | 3 |
| محافظت در برابر سیم و ابزار نازک و اشیای جامد بزرگتر از 1 میلی متر | 4 |
| گرد و غبار ممکن است وارد شود، ولی عملکرد را مختل نمیکند. | 5 |
| هیچ گرد و غباری نمیتواند وارد شود. ( کاملا محافظت شده) | 6 |
حرف (Y) حفاظت در برابر مایعات
| توضیحات | رقم دوم |
|---|---|
| بدون هیچ گونه حفاظتی | 0 |
| محافظت از قطرات آب به صورت عمودی | 1 |
| حافظت از قطرات آب در زاویه 15 درجه | 2 |
| محافظت از قطرات آب در زاویه 60 درجه | 3 |
| محافظت در برابر ریزش و پاشش آب از هر زاویه و جهتی | 4 |
| حافظت در برابر فشار آب از هر زاویه و جهتی | 5 |
| حافظت در برابر فشار آب قوی از هر زاویه و جهتی | 6 |
| محافظت در برابر غوطهور شدن موقت آب، تا عمق 1 متر و مدت 30 ثانیه | 7 |
| محافظت در برابر غوطهور شدن موقت آب تا هر عمقی | 8 |
| حافظت در برابر فشار و درجه حرارت بالا مانند تمیز کردن با بخار | 9 |
کلاس حرارتی موتور الکتریکی
کلاس حرارتی (Insulation Class) نشاندهنده حداکثر دمایی است که سیستم عایقبندی سیمپیچهای موتور الکتریکی میتواند بدون آسیب دیدن تحمل کند. این دما شامل مجموع دمای محیط، افزایش دمای ناشی از کارکرد موتور، و حاشیه ایمنی است.
انتخاب صحیح کلاس حرارتی از عوامل کلیدی در افزایش طول عمر موتور، جلوگیری از سوختن سیمپیچها و کاهش هزینههای تعمیر و نگهداری است.
بر اساس استانداردهای بینالمللی مانند IEC 60085 و NEMA MG1، کلاسهای حرارتی به صورت Y، A، E، B، F، H، N و R تعریف شدهاند که هر یک بیانگر حد تحمل حرارتی خاصی هستند.
به عنوان مثال، کلاس B توان تحمل دمای 130 درجه سانتیگراد را دارد، در حالیکه کلاس F تا 155 درجه و کلاس H تا 180 درجه سانتیگراد را بدون آسیب تحمل میکند.
| حداکثر دمای کاری (c) | کلاس |
|---|---|
| 90 در جه سانتی گراد | Y |
| 105 در جه سانتی گراد | A |
| 120 در جه سانتی گراد | E |
| 130 در جه سانتی گراد | B |
| 155 در جه سانتی گراد | F |
| 180 در جه سانتی گراد | H |
| 200 در جه سانتی گراد | N |
| 220 در جه سانتی گراد | R |
نوع اتصال سیمپیچهای موتورهای الکتریکی
نوع اتصال سیمپیچ در موتورهای الکتریکی به نحوه اتصال سه کلاف اصلی استاتور مربوط میشود و نقش تعیینکنندهای در عملکرد الکتریکی و مکانیکی موتور دارد. در موتورهای سهفاز آسنکرون، دو نوع اتصال اصلی برای سیمپیچها استفاده میشود: اتصال ستاره (Y) و اتصال مثلث (Δ).
در اتصال ستاره (Y)، انتهای هر یک از سه سیمپیچ به یکدیگر متصل میشوند تا نقطهای مشترک به نام “نقطه نول” یا “مرکز ستاره” تشکیل دهند. سه سر باقیمانده هر سیمپیچ به منبع تغذیه سهفاز متصل میشوند.
این نوع اتصال در الکتروموتور، هر سیمپیچ فقط ولتاژ بین فاز و نول را تحمل میکند (که برابر ولتاژ خط تقسیم بر 3√ است). این باعث کاهش ولتاژ و جریان هر فاز میشود و در نتیجه جریان راهاندازی و تنشهای حرارتی کاهش مییابد. به همین دلیل، اتصال ستاره معمولاً برای راهاندازی اولیه یا در ولتاژهای بالا بهکار میرود.
در اتصال مثلث (Δ)، انتهای هر سیمپیچ به ابتدای سیمپیچ بعدی متصل میشود، بهطوری که یک حلقه بسته تشکیل شود. سه نقطه اتصال در این حلقه به منبع تغذیه سهفاز وصل میشوند.
در این حالت، ولتاژ کامل خط به هر سیمپیچ وارد میشود، که باعث افزایش گشتاور و جریان راهاندازی میشود. این نوع اتصال مناسب کاربردهایی است که موتور باید با گشتاور بالا استارت بزند یا به صورت دائم در بار کامل کار کند.
نوع اتصال مناسب، بستگی مستقیم به سطح ولتاژ شبکه، نیاز گشتاور بار، شرایط راهاندازی، و طراحی موتور دارد.

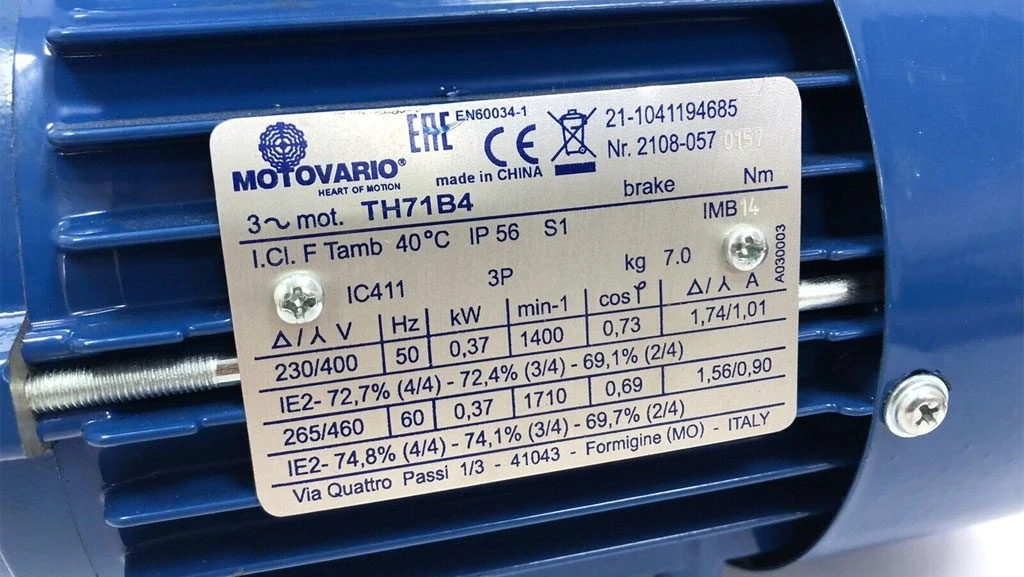

معمولاً این اطلاعات روی پلاک شناسایی موتور درج میشود. برای مثال، اگر روی پلاک نوشته شده باشد “Δ/Y 380/660 V”، به این معناست که موتور برای کار با ولتاژ 380 ولت باید بهصورت مثلث و برای کار با ولتاژ 660 ولت بهصورت ستاره سربندی میشود.
مشخصات فنی یک الکتروموتور
توان خروجی (Pout):
توان خروجی موتور معمولاً بر حسب کیلووات (kW) یا اسب بخار (HP) درج میشود که بیانگر میزان انرژی مکانیکی تولیدشده توسط موتور است. ولتاژ نامی نشاندهنده ولتاژی است که موتور در آن بهصورت بهینه کار میکند.
اغلب بهصورت دو مقدار (مثلاً 400/690V) برای اتصالهای مثلث/ستاره آورده میشود. جریان نامی نیز میزان جریانی است که موتور در شرایط بار کامل مصرف میکند.
فرکانس کاری موتور:
فرکانس کاری موتور، معمولاً 50 یا 60 هرتز است و سرعت چرخش موتور (بر حسب دور بر دقیقه یا rpm) به تعداد قطبها و فرکانس بستگی دارد.
برای مثال، یک موتور چهار قطبی در فرکانس 50Hz دارای سرعت سنکرون 1500 دور بر دقیقه است، ولی سرعت واقعی آن بهدلیل وجود لغزش کمی کمتر (مثلاً 1450 rpm) خواهد بود.
ضریب قدرت (cosφ):
ضریب قدرت (cosφ) نیز روی پلاک درج میشود که نشاندهندهی نسبت توان واقعی به توان ظاهری مصرفی است و برای تعیین کیفیت مصرف انرژی الکتریکی به کار میرود. کلاس عایقبندی (مثلاً کلاس F) نیز بیانگر حداکثر دمای قابلتحمل سیمپیچها و مواد عایق داخل موتور است.

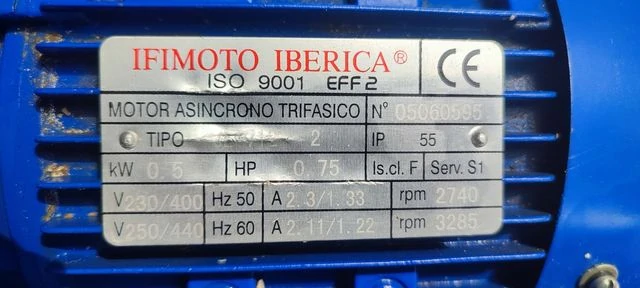

از دیگر اطلاعات مهم روی پلاک میتوان به نوع اتصال (ستاره یا مثلث)، نوع کاری (مثلاً S1 برای کار دائم)، شماره سریال، مدل موتور، برند سازنده و کشور تولیدکننده اشاره کرد. تمامی این اطلاعات برای انتخاب صحیح موتور، بهرهبرداری ایمن و نگهداری دقیق آن ضروری است.
