نحوه کراس رفرنس (Cross refrence) بین دو ساختار در ایپلن

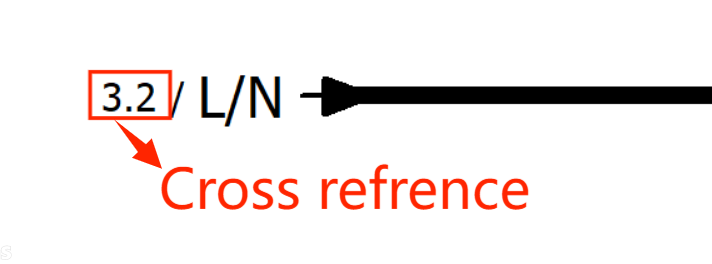

مفهوم کراس رفرنس در نرم افزار ایپلن:
در نرمافزار ایپلن، کراس رفرنس به معنای ارجاع متقابل یا آدرسدهی اجزا است. این مفهوم برای نشان دادن ارتباط بین اجزا و مدارهای یک پروژه به کار میرود، بهطوریکه بتوان موقعیت و مسیر جریان را در یک دیاگرام بهسادگی پیدا کرد.
برای مثال، اگر تیغهی یک کنتاکتور در صفحهی X قرار بگیرد، با استفاده از کراس رفرنس میتوان بهراحتی مسیر جریان مرتبط با آن را در سایر صفحات پروژه پیدا کرد.
نکتهی مهم:
هنگامی که چندین تجهیز مشابه در صفحهی طراحی استفاده میشود، یکی از تجهیزات باید بهعنوان مرجع (Main Function) انتخاب شود. برای انجام این کار، کافی است روی تجهیز موردنظر کلیک کنید و گزینهی Main function را فعال نمایید.
اگر نیاز به تغییر کراس رفرنس در EPLAN دارید، میتوانید روی قطعهی موردنظر کلیک راست کرده و گزینهی Go to counterpiece را انتخاب نمایید. این گزینه شما را به صفحهای هدایت میکند که قطعهی مذکور در آن قرار دارد.
نحوه ایجاد کراس رفرنس بین Mouting location:
در دو ساختار که شامل چندین Mounting Location هستند و تجهیزات مشابهی در آن Mouting location قرار گرفتهاند، صفحات بین این دو ساختار به یکدیگر کراس رفرنس نمیدهند.
بهعنوان مثال: اگر تیغهی یک کنتاکتور در یک Mounting Location دیگر قرار بگیرد، EPLAN به آن ارجاع متقابل (Cross refrence) نمیدهد.
راهحل:
- پروژهی مدنظر را در بخش Navigator Page انتخاب کنید.
- کلیک راست کرده و گزینهی Properties را انتخاب نمایید.
- وارد بخش Structure شوید.
- در قسمت Pages، ساختار پروژه را روی Higher Level Function and Mouting locaton تنظیم کنید تا پروژه پیوسته شود و کراس رفرنسهای تجهیزات بهدرستی اعمال گردند.
