اهمیت همکاری بین مهندسی برق و کنترل
ماشینسازی مدرن به همکاری نزدیک و هماهنگ میان مهندسی برق و مهندسی کنترل وابسته است. هر یک از این دو حوزه وظایف و مسئولیتهای مشخصی دارند، اما عملکرد آنها بهشدت به یکدیگر وابسته است. به همین دلیل، با پیشرفت طراحی، مهندسان برق و کنترل باید بهطور مداوم اطلاعات خود را با یکدیگر هماهنگ کنند.
در فرآیند طراحی، تغییرات تنها از یک سمت انجام نمیشود؛ هر تغییری که در بخش برق یا کنترل ایجاد شود، میتواند بر بخش دیگر نیز تأثیر بگذارد. بنابراین، لازم است اطلاعات هر دو تیم در تمام مراحل پروژه، از طراحی تا تولید، همیشه بهروز و هماهنگ باشد.
نقش Eplan در یکپارچهسازی اطلاعات
Eplan با ایجاد ارتباط میان اطلاعات مهندسی برق و سایر سیستمهای مورد استفاده در صنعت، این هماهنگی را امکانپذیر میکند. این نرمافزار اطلاعات مهندسی را به سیستمهایی مانند PLC، ERP، PLM، مدلهای سهبعدی مکانیکی و همچنین بخش تولید و ساخت بدنه تابلو متصل میکند. در نتیجه، اطلاعات در تمام مراحل چرخه عمر پروژه، از طراحی اولیه تا تولید و تحویل، بهصورت یکپارچه در دسترس قرار میگیرد.
مزیت اصلی Eplan؛ پیوستگی دادهها
یکی از مهمترین مزایای Eplan برای سازندگان ماشین، حفظ پیوستگی اطلاعات است. تمام اطلاعات مهندسی تنها یکبار در Eplan ایجاد میشوند و سپس بدون نیاز به ورود مجدد اطلاعات یا جابهجایی بین فایلهای مختلف، در بخشهای مختلف پروژه مورد استفاده قرار میگیرند. این اطلاعات بهصورت مستقیم در برنامهنویسی PLC، فرآیندهای تدارکات، ساخت تابلو برق، مونتاژ ماشین و تهیه مستندات فنی استفاده میشوند.
این یکپارچگی باعث کاهش خطاهای انسانی، صرفهجویی در زمان، افزایش کیفیت پروژه و کوتاهتر شدن فاصله بین ثبت سفارش تا تحویل محصول میشود. همچنین، با اتوماتسازی بسیاری از فعالیتها، وابستگی به نیروی انسانی متخصص کاهش یافته و کمبود نیروی کار ماهر تا حد زیادی جبران میشود.
Eplan چگونه ارتباط بین مهندسی برق و کنترل را برقرار میکند؟
پلتفرم Eplan، بهویژه قابلیتهای یکپارچهسازی PLC، امکان تبادل اتومات و دوطرفه اطلاعات بین مهندس برق و مهندس کنترل را فراهم میکند. این ویژگی باعث میشود هر دو تیم همواره از آخرین تغییرات پروژه مطلع باشند.

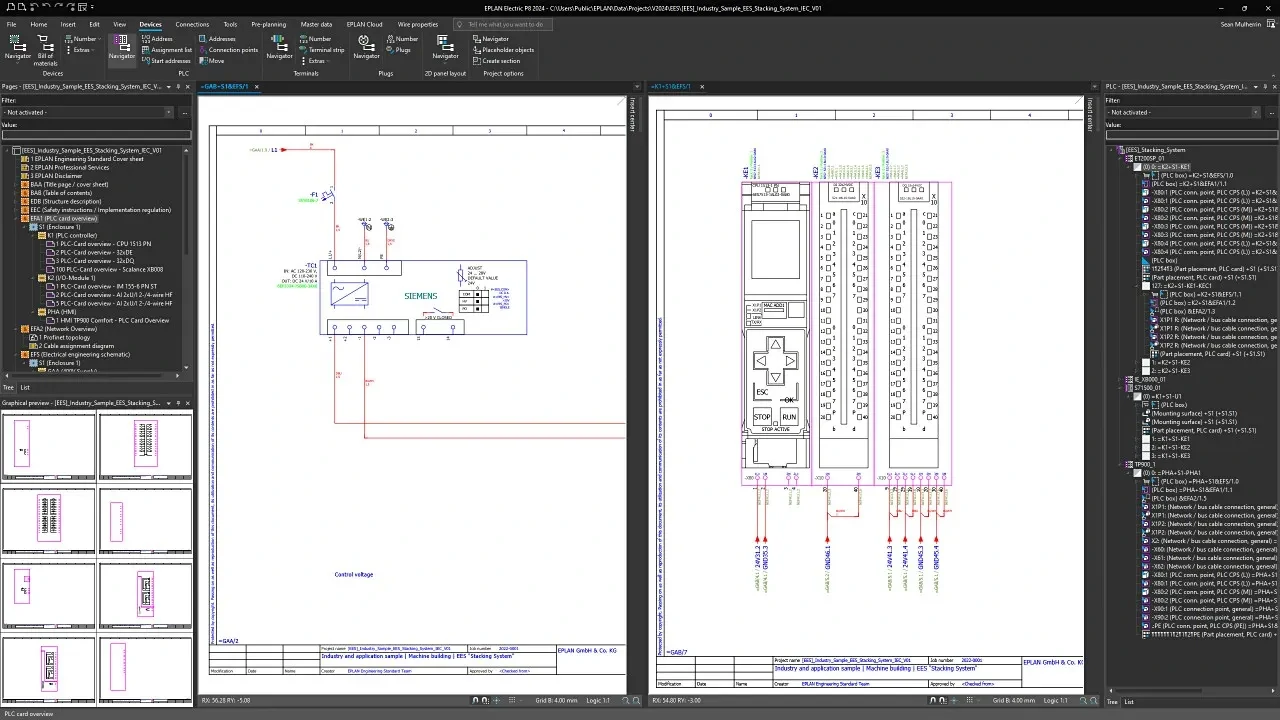

در ابتدا، مهندس برق در محیط Eplan Electric P8 اطلاعات مربوط به PLC، ساختار سیستم، توپولوژی شبکه، تخصیص ورودی و خروجی (I/O)، قطعات، ماکروها و آدرسدهی را مستقیماً در نقشههای الکتریکی ایجاد میکند.
سپس این اطلاعات از طریق استاندارد AutomationML (AML) به نرمافزار برنامهنویسی PLC منتقل میشود. در این مرحله، اطلاعاتی مانند برچسبهای تجهیزات، فهرست متغیرها، تنظیمات ورودی و خروجی و ساختار شبکه بهصورت اتومات در اختیار مهندس کنترل قرار میگیرد و فرآیند برنامهنویسی با سرعت و دقت بیشتری انجام میشود.
یکی از مهمترین قابلیتهای Eplan، پشتیبانی از مهندسی رفت و برگشت است. اگر مهندس کنترل در هنگام برنامهنویسی یا راهاندازی سیستم تغییراتی مانند تغییر نام یک تگ، اصلاح آدرسها یا اضافه کردن یک ماژول جدید ایجاد کند، این تغییرات بهصورت اتومات به نقشههای مهندسی در Eplan منتقل و همگامسازی میشوند.
در نتیجه، نقشههای برق و برنامه PLC همیشه با یکدیگر هماهنگ باقی میمانند و از بروز مغایرت بین مستندات و سیستم واقعی جلوگیری میشود. این قابلیت علاوه بر افزایش دقت، سرعت اجرای پروژه را نیز بهطور قابل توجهی افزایش میدهد.
اطلاعات قابل تبادل در یکپارچهسازی Eplan و PLC
یکی از مهمترین مزایای یکپارچهسازی Eplan با نرمافزارهای برنامهنویسی PLC، تبادل اتومات و دوطرفه اطلاعات بین بخش مهندسی برق و مهندسی کنترل است. این قابلیت باعث میشود تمام اطلاعات پروژه در یک بستر واحد مدیریت شوند و نیازی به ورود مجدد اطلاعات در نرمافزارهای مختلف نباشد.
چه اطلاعاتی بین Eplan و PLC تبادل میشوند؟
در یک یکپارچهسازی استاندارد، انواع مختلفی از اطلاعات بین Eplan و نرمافزارهای PLC رد و بدل میشوند که مهمترین آنها عبارتاند از:
- اطلاعات تجهیزات و قطعات: شامل شماره قطعات، مشخصات تجهیزات، تخصیص ترمینالها و سایر ویژگیهای فیزیکی که از طریق Eplan Data Portal در اختیار پروژه قرار میگیرند.
- فهرست ورودیها و خروجیها (I/O List): اطلاعات مربوط به ارتباط تجهیزات میدانی با کانالهای ورودی و خروجی PLC.
- آدرسدهی PLC: تخصیص اتومات آدرسهای PLC که همزمان بین نقشههای الکتریکی و برنامه PLC همگامسازی میشود.
- فهرست متغیرها و سیگنالها: شامل نام تگها، نوع اطلاعات و توضیحات مربوط به هر متغیر که در برنامهنویسی کنترل مورد استفاده قرار میگیرد.
- توپولوژی شبکههای صنعتی: اطلاعات مربوط به شبکههای ارتباطی مانند PROFINET، EtherNet/IP و سایر پروتکلهای فیلدباس.
- فهرست مواد (BOM): اطلاعات کامل قطعات مورد نیاز برای خرید تجهیزات، ساخت تابلو برق و برنامهریزی تولید.
مزایای تبادل دوطرفه اطلاعات
یکی از ویژگیهای مهم این یکپارچهسازی، امکان تبادل دوطرفه اطلاعات است. به این معنا که اگر تغییری در هر یک از بخشهای پروژه ایجاد شود، همان تغییر بهصورت اتومات در سایر بخشها نیز اعمال خواهد شد.
برای مثال، اگر مهندس برق در نقشههای الکتریکی تغییری ایجاد کند یا مهندس کنترل هنگام برنامهنویسی PLC اطلاعاتی مانند آدرسها، تگها یا ماژولها را تغییر دهد، این تغییرات بهصورت اتومات بین دو محیط همگامسازی میشوند.
این فرآیند باعث میشود پروژه همیشه بر اساس یک منبع واحد و معتبر از اطلاعات (Single Source of Truth) مدیریت شود و تمام فایلها و مستندات بدون نیاز به ویرایش دستی، همواره بهروز و هماهنگ باقی بمانند.
Eplan از طریق یکپارچهسازی با بسیاری از نرمافزارها و پلتفرمهای اتوماسیون صنعتی، امکان تبادل اتومات اطلاعات بین طراحی الکتریکی و برنامهنویسی PLC را فراهم میکند.
در این ارتباط، اطلاعاتی مانند مشخصات تجهیزات، فهرستهای ورودی و خروجی (I/O)، ساختار کنترلرها و سایر دادههای مهندسی بهصورت اتومات بین Eplan و محیط برنامهنویسی PLC منتقل میشوند. در نتیجه، نیازی به وارد کردن مجدد اطلاعات وجود ندارد و طراحی برق و برنامهنویسی کنترل همواره با یکدیگر هماهنگ باقی میمانند.
این قابلیت علاوه بر کاهش چشمگیر خطاهای انسانی، سرعت طراحی، تست و راهاندازی ماشین را نیز افزایش میدهد.
اکوسیستم شرکای Eplan
یکی از نقاط قوت Eplan، همکاری گسترده با شرکتهای پیشرو در حوزه اتوماسیون صنعتی است. این اکوسیستم، یکپارچهسازیهای عمیق و دوطرفهای را با نرمافزارها و پلتفرمهای مختلف PLC فراهم میکند تا اطلاعات مهندسی بدون وقفه بین محیط طراحی الکتریکی و برنامهنویسی کنترل جریان داشته باشد.
این یکپارچهسازیها مزایای متعددی را به همراه دارند، از جمله:
- حفظ سازگاری و یکپارچگی اطلاعات در تمام مراحل پروژه
- حذف ورود مجدد اطلاعات و کاهش خطاهای انسانی
- پشتیبانی از مهندسی رفت و برگشت (Round-Trip Engineering)
- امکان راهاندازی و آزمایش مجازی (Virtual Commissioning)
- افزایش سرعت طراحی، تولید و راهاندازی تجهیزات
امروزه Eplan با طیف گستردهای از پلتفرمهای اتوماسیون صنعتی یکپارچه شده است و هر یک از این یکپارچهسازیها با توجه به نیازهای پروژه، قابلیتهای ویژهای را در اختیار مهندسان قرار میدهند. در ادامه، تنها چند نمونه از این یکپارچهسازیها معرفی خواهند شد.
نمونههایی از یکپارچهسازی Eplan با پلتفرمهای اتوماسیون صنعتی
یکی از مهمترین مزایای Eplan، قابلیت یکپارچهسازی با نرمافزارها و پلتفرمهای مطرح اتوماسیون صنعتی است. این یکپارچهسازیها باعث میشوند اطلاعات مهندسی برق و برنامهنویسی PLC بهصورت اتومات و دوطرفه بین نرمافزارها تبادل شود. در نتیجه، خطاهای ناشی از ورود دستی اطلاعات کاهش یافته، هماهنگی بین تیمهای مهندسی افزایش پیدا میکند و زمان اجرای پروژه کوتاهتر میشود.
در ادامه، چند نمونه از مهمترین یکپارچهسازیهای Eplan معرفی شدهاند.
1. یکپارچهسازی با Siemens TIA Portal و TIA Selection Tool
یکی از کاملترین یکپارچهسازیهای Eplan، ارتباط آن با Siemens TIA Portal و TIA Selection Tool است. این ارتباط، تبادل اطلاعات را بین Eplan Electric P8، Eplan Pro Panel و ابزارهای مهندسی زیمنس بهصورت اتومات امکانپذیر میکند.
در این یکپارچهسازی، اطلاعاتی مانند انتخاب تجهیزات، شماره قطعات و تنظیمات سختافزاری بهصورت اتومات در نقشههای Eplan Electric P8 وارد میشوند. همچنین، اطلاعات مربوط به آدرسدهی PLC، تخصیص ورودیها و خروجیها (I/O) و مشخصات تجهیزات بهصورت دوطرفه بین Eplan و TIA Portal همگامسازی میشوند.
به این ترتیب، اگر مهندس کنترل تغییری در برنامه PLC ایجاد کند، این تغییرات بهراحتی به نقشههای Eplan منتقل میشوند. برعکس، هرگونه تغییر در طراحی الکتریکی نیز در محیط TIA Portal قابل بهروزرسانی خواهد بود.
2. یکپارچهسازی با Rockwell Automation
Eplan با محصولات شرکت Rockwell Automation نیز ارتباط گستردهای دارد و بخشهای مختلف چرخه طراحی، برنامهنویسی و راهاندازی ماشین را پوشش میدهد.
3. Studio 5000 Architect و Logix Designer
ارتباط بین Eplan Electric P8 و نرمافزارهای Studio 5000 Architect و Logix Designer بر پایه استاندارد AML انجام میشود. این ارتباط امکان تبادل دوطرفه اطلاعات طراحی و پیکربندی سیستم کنترل را فراهم میکند.
در نتیجه، اطلاعات مهندسی تنها یکبار وارد میشوند و همواره بین نقشههای الکتریکی و برنامه PLC هماهنگ باقی میمانند. این موضوع علاوه بر کاهش خطاها، زمان طراحی و توسعه پروژه را نیز کاهش میدهد.
4. Rockwell Emulate3D
یکی دیگر از یکپارچهسازیهای جدید Eplan، ارتباط با Rockwell Emulate3D است که از نسخه Eplan 2027 پشتیبانی میشود.
این نرمافزار بستری برای راهاندازی مجازی (Virtual Commissioning) فراهم میکند. مهندسان میتوانند پیش از ساخت ماشین یا نصب تجهیزات، عملکرد سیستم را با استفاده از منطق واقعی PLC شبیهسازی و آزمایش کنند.
در این فرآیند، Eplan اطلاعات کامل مهندسی را در اختیار Emulate3D قرار میدهد تا اعتبارسنجی طراحی و شناسایی خطاهای احتمالی پیش از ساخت تجهیزات انجام شود.
5. یکپارچهسازی با Phoenix Contact PLCnext Engineer
Eplan با نرمافزار PLCnext Engineer شرکت Phoenix Contact نیز از طریق استاندارد AML یکپارچه میشود.
در این ارتباط، اطلاعات تجهیزات میدانی، لیست متغیرها و سایر دادههای مهندسی بهصورت اتومات از نقشههای Eplan به محیط برنامهنویسی PLC منتقل میشوند. به این ترتیب، مهندسان برق و کنترل همواره از یک مجموعه داده مشترک و بهروز استفاده میکنند و نیازی به ورود مجدد اطلاعات نخواهند داشت.
6. یکپارچهسازی با ABB Ability Automation Builder
یکی دیگر از نمونههای موفق یکپارچهسازی Eplan، ارتباط با ABB Ability Automation Builder است.
این ارتباط از قابلیت مهندسی رفت و برگشت (Round-Trip Engineering) پشتیبانی میکند. اطلاعاتی مانند مشخصات تجهیزات، فهرست ورودیها و خروجیها (I/O) و سایر اطلاعات مهندسی بهصورت اتومات از Eplan به Automation Builder منتقل میشوند.
علاوه بر این، هر تغییری که در هر یک از دو محیط ایجاد شود، بهصورت اتومات در محیط دیگر نیز اعمال خواهد شد. بنابراین، مهندس برق و مهندس کنترل همواره با جدیدترین اطلاعات پروژه کار میکنند و احتمال بروز مغایرت بین مستندات و برنامه PLC به حداقل میرسد.
نمونههایی که در این بخش معرفی شدند، تنها بخشی از اکوسیستم گسترده شرکای Eplan هستند. این شرکت با بسیاری از تولیدکنندگان مطرح تجهیزات اتوماسیون صنعتی همکاری میکند و امکان یکپارچهسازی با طیف وسیعی از نرمافزارهای طراحی، برنامهنویسی PLC، شبیهسازی و راهاندازی ماشین را فراهم کرده است.
این همکاریها باعث میشوند اطلاعات مهندسی در تمام مراحل پروژه، از طراحی اولیه تا ساخت، برنامهنویسی، راهاندازی و نگهداری، بهصورت یکپارچه و هماهنگ در دسترس باشد و فرآیند توسعه ماشین با سرعت، دقت و کیفیت بیشتری انجام شود.
چرا یکپارچهسازی Eplan اهمیت دارد؟
ماشینسازان امروزی با چالشهای متعددی روبهرو هستند. در بسیاری از پروژهها، تجهیزات و سیستمهای اتوماسیون از تولیدکنندگان مختلف انتخاب میشوند. برای مثال، ممکن است یک ماشین از PLC، درایوها، تجهیزات شبکه و دستگاههای میدانی متعلق به برندهای متفاوت تشکیل شده باشد. هماهنگ کردن این تجهیزات و ایجاد ارتباط صحیح میان آنها، یکی از مهمترین وظایف تیمهای مهندسی برق و کنترل است.
در چنین شرایطی، هرگونه ناهماهنگی در اطلاعات میتواند باعث بروز خطا، دوبارهکاری، افزایش هزینهها و تأخیر در اجرای پروژه شود. یکپارچهسازی Eplan با ایجاد جریان یکپارچه اطلاعات، این مشکلات را تا حد زیادی برطرف میکند و همکاری میان بخشهای مختلف پروژه را سادهتر و مؤثرتر میسازد.
مهمترین چالشهایی که Eplan به حل آنها کمک میکند
1. جلوگیری از ناسازگاری اطلاعات
در پروژههای صنعتی، اطلاعات بین بخشهای مختلف مانند مهندسی برق، برنامهنویسی PLC، طراحی نرمافزار و تولید جابهجا میشود. اگر این اطلاعات بهصورت دستی منتقل شوند، احتمال ایجاد اختلاف بین فایلها و بروز خطا بسیار زیاد خواهد بود.
Eplan با ایجاد یک منبع واحد و قابل اعتماد برای اطلاعات پروژه، از ناسازگاری اطلاعات جلوگیری میکند و اطمینان میدهد که همه تیمها از اطلاعات یکسان و بهروز استفاده میکنند.
2. مدیریت بهتر تغییرات طراحی
در پروژههای ماشینسازی، ایجاد تغییرات در مراحل مختلف طراحی امری طبیعی است. ممکن است مهندس برق، مهندس کنترل یا حتی مشتری در مراحل پایانی پروژه درخواست تغییراتی را مطرح کنند.
بدون یکپارچهسازی، اعمال این تغییرات در تمام اسناد و نرمافزارها زمانبر و مستعد خطا است. اما با قابلیت مهندسی رفت و برگشت (Round-Trip Engineering) در Eplan، تغییرات بهصورت اتومات بین بخشهای مختلف همگامسازی میشوند و همه مستندات همواره بهروز باقی میمانند.
3. کاهش زمان ورود محصول به بازار
امروزه رقابت در صنعت ماشینسازی بسیار شدید است و مشتریان انتظار دارند پروژهها در کوتاهترین زمان ممکن تحویل شوند.
به همین دلیل، مهندسان برق و کنترل نمیتوانند منتظر پایان کار یکدیگر بمانند؛ بلکه باید بهصورت همزمان و موازی روی پروژه کار کنند. یکپارچهسازی Eplan این امکان را فراهم میکند که هر دو تیم بهطور همزمان از اطلاعات مشترک استفاده کنند و بدون ایجاد تداخل، پروژه را سریعتر به پایان برسانند.
4. کاهش وابستگی به نیروی متخصص
کمبود نیروی کار ماهر یکی از چالشهای مهم صنایع امروزی است. انجام بسیاری از فعالیتها بهصورت دستی علاوه بر صرف زمان، نیازمند تجربه و تخصص بالاست.
Eplan با اتوماتسازی انتقال اطلاعات، حذف ورود تکراری اطلاعات و کاهش خطاهای انسانی، حجم کارهای دستی را به میزان قابل توجهی کاهش میدهد. در نتیجه، حتی مهندسان کمتجربه نیز میتوانند با اطمینان بیشتری در پروژهها مشارکت کنند و بهرهوری تیم افزایش یابد.
یکپارچهسازی Eplan تنها یک قابلیت نرمافزاری نیست، بلکه راهکاری برای افزایش هماهنگی بین تیمهای مهندسی، کاهش خطاها، مدیریت بهتر تغییرات، کوتاهتر شدن زمان اجرای پروژه و استفاده بهینه از منابع انسانی است. این مزایا باعث شدهاند Eplan به یکی از ابزارهای کلیدی در طراحی و ساخت ماشینآلات مدرن تبدیل شود.
اثر یکپارچهسازی Eplan بر عملکرد سازندگان ماشین
یکی از مهمترین مزایای یکپارچهسازی Eplan با نرمافزارهای برنامهنویسی PLC، ایجاد یک workflow یکپارچه و پیوسته در فرآیند طراحی و توسعه ماشینآلات است. در این روش، اطلاعات تنها یکبار تولید میشوند و در تمام مراحل پروژه، از طراحی تا راهاندازی، مورد استفاده قرار میگیرند.
workflow در روش سنتی
در روشهای سنتی، ابتدا مهندس برق طراحی سیستم الکتریکی را در نرمافزارهای مهندسی انجام میدهد. پس از آن، مهندس کنترل باید اطلاعاتی مانند نام تجهیزات، برچسبها (Tag)، آدرسهای PLC و تخصیص ورودیها و خروجیها (I/O) را بهصورت دستی در نرمافزار برنامهنویسی PLC وارد کند.
این فرآیند علاوه بر صرف زمان زیاد، احتمال بروز خطاهای انسانی را نیز افزایش میدهد. همچنین، در صورت ایجاد هرگونه تغییر در طراحی یا برنامه PLC، لازم است همان تغییرات بهصورت دستی در سایر مستندات نیز اعمال شوند که این موضوع باعث دوبارهکاری و افزایش هزینه پروژه میشود.
workflow با استفاده از Eplan
با استفاده از یکپارچهسازی Eplan، این روند به شکل کاملاً متفاوتی انجام میشود:
طراحی در Eplan → انتقال اتومات اطلاعات به نرمافزار PLC → برنامهنویسی کنترل → همگامسازی اتومات تغییرات با Eplan
در این روش، اطلاعات طراحی بهصورت اتومات به محیط برنامهنویسی PLC منتقل میشوند. پس از انجام برنامهنویسی، هر تغییری که در منطق کنترل یا تنظیمات PLC ایجاد شود، دوباره به نقشههای مهندسی Eplan بازگردانده و همگامسازی میشود.
حتی تغییراتی که در مرحله راهاندازی (Commissioning) ماشین انجام میشوند نیز به مستندات مهندسی منتقل خواهند شد. در نتیجه، نقشههای الکتریکی و سایر اسناد پروژه همواره مطابق با وضعیت واقعی ماشین باقی میمانند و مستندات نهایی از دقت بالایی برخوردار خواهند بود.
مزایای تبادل اتومات و دوطرفه اطلاعات
یکپارچهسازی Eplan مزایای متعددی را برای تیمهای مهندسی به همراه دارد، از جمله:
- حذف ورود تکراری و دستی اطلاعات
- کاهش چشمگیر خطاهای انسانی
- هماهنگی دائمی بین نقشههای الکتریکی و برنامههای PLC
- افزایش سرعت طراحی، برنامهنویسی و راهاندازی
- کاهش هزینههای ناشی از دوبارهکاری
- مدیریت آسانتر تغییرات در طول اجرای پروژه
- افزایش کیفیت مستندات نهایی
در نتیجه، پروژهها با سرعت بیشتری اجرا میشوند، کیفیت خروجی افزایش مییابد و تیمهای مهندسی میتوانند با انعطافپذیری بیشتری به تغییرات و نیازهای جدید پاسخ دهند.
آینده مهندسی با راهاندازی مجازی
یکی از روندهای مهم صنعت، استفاده از راهاندازی مجازی (Virtual Commissioning) است. Eplan با یکپارچهسازی با پلتفرمهایی مانند Rockwell Emulate3D و Siemens Advanced Machine Engineering (AME) این امکان را فراهم میکند که عملکرد ماشین و منطق PLC پیش از ساخت یا مونتاژ فیزیکی، در یک محیط دیجیتال شبیهسازی و ارزیابی شود.
این قابلیت به مهندسان اجازه میدهد مشکلات احتمالی را پیش از تولید شناسایی و برطرف کنند. در نتیجه، زمان راهاندازی کاهش مییابد، هزینههای اصلاح خطا کمتر میشود و کیفیت نهایی ماشین افزایش پیدا میکند.
جمعبندی
یکپارچهسازی Eplan با سیستمهای PLC، بستری برای ایجاد پیوستگی واقعی اطلاعات در تمام مراحل طراحی الکتریکی، برنامهنویسی کنترل، تولید و راهاندازی فراهم میکند. این رویکرد باعث میشود همه بخشهای پروژه از یک مجموعه داده مشترک و بهروز استفاده کنند و اطلاعات بدون وقفه بین نرمافزارها و تیمهای مختلف جریان داشته باشد.
با حرکت صنعت به سمت دیجیتالی شدن، تولید هوشمند و استفاده گسترده از راهاندازی مجازی، چنین یکپارچهسازیهایی دیگر یک قابلیت اختیاری محسوب نمیشوند؛ بلکه به یکی از عوامل اصلی افزایش بهرهوری، کاهش هزینهها و حفظ توان رقابتی سازندگان ماشین تبدیل شدهاند.
