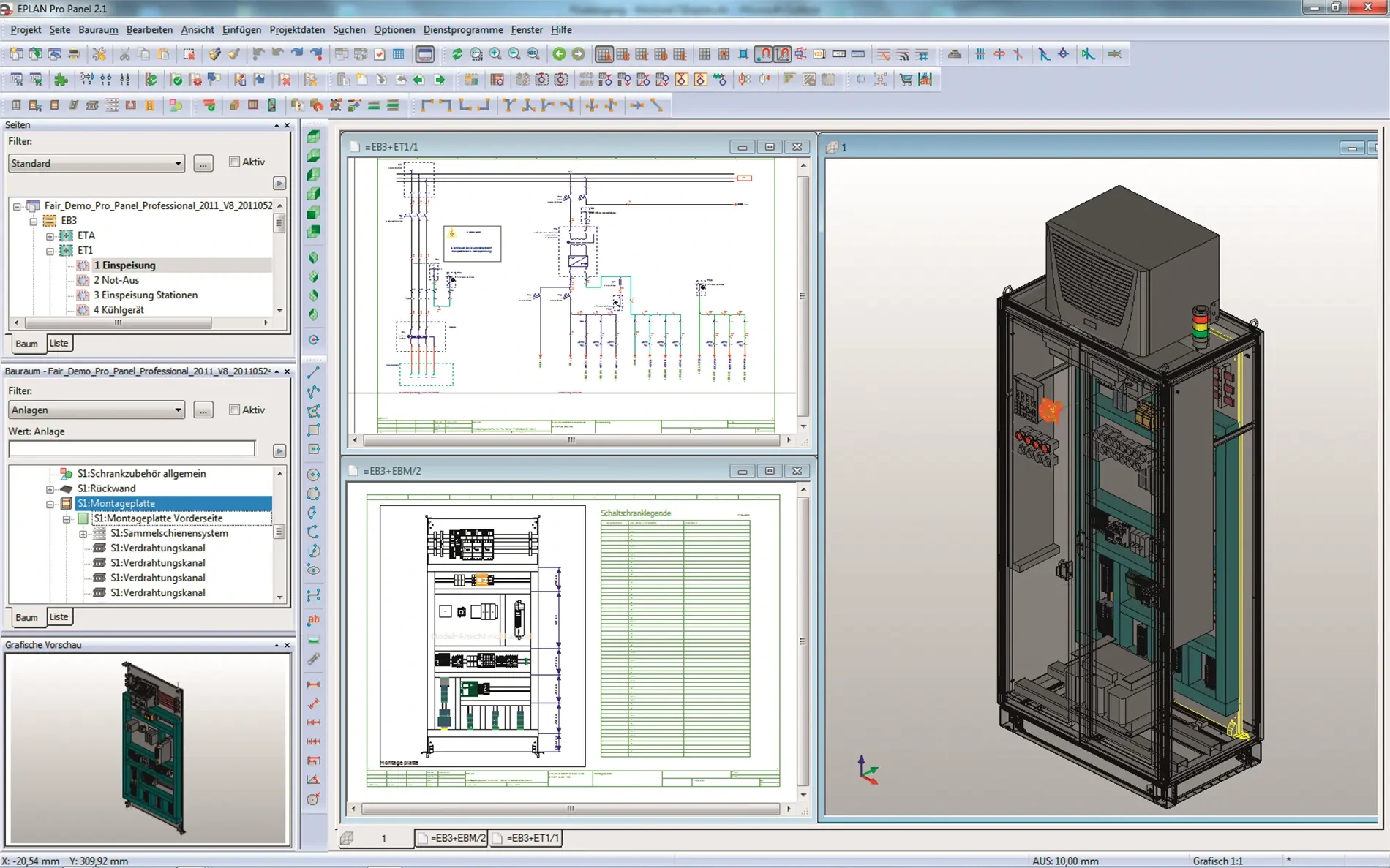

طراحی سهبعدی در مهندسی و تولید؛ چگونه با 3D فاصله بین مهندسی و تولید را از بین ببریم؟
- حمید زینالی
- eplan pro panel, نرم افزار ایپلن, وبلاگ
- 1405/05/31
- این مقاله بروزرسانی شده 31 مرداد 1405
مدیریت کارآمد تغییرات لحظه آخری در طراحی سهبعدی
تغییرات لحظه آخری یکی از چالشهای رایج در پروژههای مهندسی و تولید هستند. گاهی مشتری در آخرین مرحله پروژه، نظر جدیدی ارائه میدهد یا درخواست میکند عناصر و جزئیات بیشتری به طرح اضافه شود. این موضوع حتی ممکن است زمانی اتفاق بیفتد که مهندسان پروژه را به پایان رساندهاند و فرایند تولید آماده شروع است.
نقش طراحی سهبعدی در مدیریت تغییرات
استفاده از طراحی سهبعدی به مهندسان کمک میکند تا تغییرات ایجادشده در مراحل پایانی پروژه را سریعتر و دقیقتر بررسی کنند. در یک محیط سهبعدی، مهندس میتواند بلافاصله ارزیابی کند که آیا زمان، تجهیزات و امکانات فیزیکی لازم برای اعمال تغییرات موردنظر وجود دارد یا خیر.
یکی از مهمترین مزایای طراحی سهبعدی این است که اطلاعات و دادههای قبلی بهراحتی قابل ویرایش هستند. بنابراین، مهندس میتواند بدون شروع دوباره پروژه، تغییرات موردنیاز را روی مدل سهبعدی اعمال کند و میزان تنظیمات لازم را بهسرعت مشخص کند.
کاهش تأخیر در فرایند تولید
مدیریت صحیح تغییرات لحظه آخری باعث میشود پروژه بدون ایجاد اختلال جدی، همچنان در مسیر تولید قرار بگیرد. طراحی سهبعدی با فراهم کردن امکان اصلاح سریع مدل، زمان موردنیاز برای بررسی تغییرات را کاهش میدهد و به افزایش بهرهوری تیم مهندسی کمک میکند.
بهجای آنکه برای هر تغییر، طراحی از ابتدا انجام شود، مهندس میتواند مدل موجود را اصلاح کرده و تأثیر تغییرات را پیش از ارسال پروژه به تولید بررسی کند. این فرایند علاوه بر صرفهجویی در زمان، احتمال خطا و دوبارهکاری را نیز کاهش میدهد.
امکان اعمال تغییرات مکانیکی
در پروژههایی که نیاز به تغییرات مکانیکی وجود دارد، انعطافپذیری طراحی اهمیت بیشتری پیدا میکند. برای مثال، اگر لازم باشد محل درب یک محفظه تغییر کند، بهتر است این تغییر بدون نیاز به طراحی و ساخت یک پنل کاملاً جدید انجام شود.
مدلسازی و طراحی سهبعدی این امکان را فراهم میکند که چنین تغییراتی با سرعت و دقت بیشتری بررسی و اجرا شوند. در نتیجه، پروژه انعطافپذیرتر خواهد بود و تغییرات مشتری تأثیر کمتری بر زمانبندی و هزینه تولید خواهند داشت.
افزایش بهرهوری با طراحی سهبعدی
در نهایت، استفاده از طراحی سهبعدی فقط به ایجاد یک مدل دقیق از محصول محدود نمیشود؛ بلکه ابزاری مؤثر برای مدیریت تغییرات، کاهش دوبارهکاری و افزایش سرعت تصمیمگیری است. هرچه پروژه به مراحل پایانی نزدیکتر میشود، امکان ایجاد تغییرات سریع اهمیت بیشتری پیدا میکند.
با استفاده از طراحی سهبعدی، مهندسان میتوانند تغییرات لحظه آخری را بهتر مدیریت کنند، امکان اجرای آنها را سریعتر بسنجند و در صورت نیاز، مدل را بدون ایجاد اختلال جدی در فرایند تولید اصلاح کنند. به این ترتیب، طراحی سهبعدی به یکی از ابزارهای مهم برای افزایش بهرهوری، کاهش هزینه و حفظ انعطافپذیری در پروژههای مهندسی و تولید تبدیل میشود.
جریان داده آزاد در فرایند ساخت پنل
طراحی سهبعدی به ایجاد یک جریان داده یکپارچه و آزاد در تمام مراحل ساخت پنل کمک میکند. در این روش، وابستگی به اطلاعات دستی و استفاده از قلم و کاغذ کاهش مییابد و دادهها میتوانند در هر مرحله بازبینی، تکمیل، اصلاح و دوباره ذخیره شوند.
این جریان آزاد اطلاعات، سازمان را به سمت یک رویکرد دیجیتالمحور هدایت میکند؛ رویکردی که در آن اطلاعات دقیق و بهروز، نقش مهمی در ارتباط میان بخشهای مختلف پروژه دارند.
هماهنگی بهتر بین مهندسی و تولید
برای بهرهبرداری کامل از مزایای طراحی سهبعدی، لازم است بخشهای مختلف سازمان با یکدیگر هماهنگ باشند. یکی از مهمترین نکات این است که نسخه تولید دقیقاً مطابق با نسخهای باشد که تیم مهندسی با مشتری نهایی کرده است.
هر تغییری که در فرایند مونتاژ ایجاد میشود نیز باید در سریعترین زمان ممکن در نقشهها، مدارک فنی و دیاگرامهای پروژه ثبت شود. این هماهنگی از ایجاد اختلاف بین طراحی و محصول نهایی جلوگیری کرده و احتمال خطا و دوبارهکاری را کاهش میدهد.
استقرار کارآمدتر نیروی انسانی
ساخت سنتی تابلو تا حد زیادی به نیروهای فنی و تکنسینهای باتجربه وابسته است. با این حال، پیدا کردن نیروی متخصص و ماهر روزبهروز دشوارتر میشود. استفاده از ابزارهای دیجیتال میتواند بخشی از این وابستگی را کاهش دهد.
برنامههایی مانند Smart Wiring و Thermal Design در کنار نرمافزارهای مهندسی استاندارد مانند Therm و Clip-Project، امکان شناسایی بسیاری از خطاهای طراحی را در همان مرحله مهندسی فراهم میکنند.
از طرف دیگر، زمانی که قابلیت تولید فیزیکی یک تابلو با استفاده از ابزارهای طراحی سهبعدی از قبل بررسی و تأیید شده باشد، اجرای فرایند تولید سادهتر میشود. در این شرایط، نیروهای کمتجربهتر نیز میتوانند با استفاده از مستندات دیجیتال، نحوه مونتاژ و سیمکشی تابلو برق را سریعتر یاد بگیرند و اجرا کنند.
صرفهجویی در زمان با Smart Wiring
سیمکشی یکی از زمانبرترین مراحل ساخت تابلو برق است و به طور متوسط حدود ۴۹ درصد از کل زمان تولید را به خود اختصاص میدهد. این مرحله معمولاً به تکنسینهای آموزشدیده نیاز دارد و به همین دلیل میتواند به یکی از گلوگاههای اصلی تولید تبدیل شود.
سیمکشی هوشمند (Smart Wiring) با ارائه دستورالعملهای مرحلهبهمرحله، فرایند سیمکشی را سادهتر میکند. در نتیجه، حتی افرادی که دانش تخصصی قبلی در زمینه سیمکشی ندارند، میتوانند با استفاده از دستورالعملهای دیجیتال، وظایف مشخصشده را انجام دهند.
این قابلیت بهویژه برای سازمانهایی مفید است که در دورههای افزایش حجم سفارش و اوج تولید، به نیروی انسانی بیشتری نیاز دارند. در چنین شرایطی، نیروهای موقت یا کارکنانی خارج از بخش فنی میتوانند به عنوان یک لایه انعطافپذیر نیروی انسانی به فرایند تولید کمک کنند.
اتصال مستقیم طراحی دیجیتال به سیمکشی
یکی دیگر از مزایای سیمکشی هوشمند، ارتباط مستقیم آن با دادههای حاصل از طراحی دیجیتال و طراحی سهبعدی است. اطلاعات مربوط به سیمکشی میتواند مستقیماً از مرحله مهندسی دریافت شود و بدون نیاز به ورود مجدد یا کپی دستی اطلاعات، در اختیار تجهیزات و دستگاههای سیمکشی قرار گیرد.
این فرایند باعث کاهش خطای انسانی، دوبارهکاری و اتلاف زمان میشود. در واقع، اطلاعات یکبار در مرحله مهندسی ایجاد میشوند و سپس میتوانند در مراحل بعدی تولید مورد استفاده قرار گیرند.
طراحی حرارتی و Rittal Therm
در طراحی و ساخت تابلوهای برق، کنترل دما اهمیت زیادی دارد. اجزای حیاتی نباید بیش از حد گرم شوند؛ زیرا افزایش دما میتواند عملکرد تجهیزات را مختل کرده و طول عمر آنها را کاهش دهد.
استفاده از ابزارهای طراحی حرارتی مانند Rittal Therm به مهندسان کمک میکند تا از همان مراحل اولیه پروژه، سیستم خنککننده مناسب و کممصرف را انتخاب کنند. این ابزار با استفاده از اطلاعات موجود در EPLAN Pro Panel، محاسبات پیچیده حرارتی را بهصورت اتومات انجام میدهد.
تشخیص سریع خطر گرمای بیش از حد
یکی از مزایای Rittal Therm، سرعت و سادگی استفاده از آن است. مهندس میتواند تنها با یک کلیک، محاسبات موردنیاز را انجام دهد و احتمال افزایش بیش از حد دما را در مراحل اولیه طراحی شناسایی کند.
تشخیص زودهنگام مشکلات حرارتی باعث میشود پیش از شروع تولید، اصلاحات لازم در طراحی انجام شود. به این ترتیب، از هزینههای اضافی، دوبارهکاری و مشکلات احتمالی در زمان بهرهبرداری جلوگیری میشود.
بهینهسازی جریان هوا با طراحی حرارتی
طراحی حرارتی فقط به انتخاب سیستم خنککننده محدود نمیشود. نحوه قرارگیری تجهیزات نیز تأثیر مستقیمی بر دمای داخل تابلو دارد.
با استفاده از ابزارهای طراحی حرارتی، مهندسان میتوانند محل مناسب تجهیزات و اجزای مربوط به کنترل دما را بهتر مشخص کنند. نقاطی که احتمال افزایش دما در آنها بیشتر است، به عنوان نقاط داغ (Hot Spots) شناسایی میشوند و طراح میتواند پیش از نهایی شدن پروژه، اقدامات لازم را انجام دهد.
قرار دادن صحیح تجهیزات در مسیر جریان هوای خنک باعث میشود گرما بهتر دفع شود و اجزای مختلف تابلو در شرایط مناسبتری کار کنند.
مزایای طراحی سهبعدی در ساخت تابلو برق
استفاده از طراحی سهبعدی در کنار ابزارهایی مانند Smart Wiring، طراحی حرارتی و Rittal Therm، مزایای قابلتوجهی برای فرایند مهندسی و تولید ایجاد میکند.
1. اجرای آسان تغییرات لحظه آخری
در مدل سهبعدی میتوان تغییرات موردنظر مشتری را سریعتر اعمال و تأثیر آنها را بررسی کرد. این قابلیت باعث میشود حتی تغییرات مراحل پایانی نیز با کمترین اختلال در روند تولید مدیریت شوند.
2. شناسایی اتومات خطاهای طراحی
ابزارهای دیجیتال میتوانند بسیاری از خطاهای طراحی را پیش از ورود پروژه به مرحله تولید شناسایی کنند. این موضوع به کاهش دوبارهکاری و افزایش دقت محصول نهایی کمک میکند.
3. ایجاد جریان داده بین مهندسی و تولید
طراحی سهبعدی امکان ایجاد یک جریان داده یکپارچه میان بخش مهندسی و تولید را فراهم میکند. اطلاعات طراحی میتواند بدون ورود دستی و تکراری، در مراحل مختلف پروژه مورد استفاده قرار گیرد.
4. استفاده کارآمدتر از نیروی فنی
مستندات دیجیتال و دستورالعملهای مرحلهبهمرحله باعث میشوند فرایند تولید به نیروهای متخصص کمتری وابسته باشد. کارکنان کمتجربهتر نیز میتوانند با استفاده از اطلاعات دیجیتال، مراحل مونتاژ و سیمکشی را دقیقتر انجام دهند.
استفاده همزمان از طراحی سهبعدی، Smart wiring و طراحی حرارتی
برای دستیابی به بیشترین بهرهوری، بهتر است طراحی سهبعدی در کنار ابزارهایی مانند Smart Wiring، طراحی حرارتی و Rittal Therm استفاده شود.
ترکیب این فناوریها به مهندسان کمک میکند تا طراحی را دقیقتر انجام دهند، مشکلات حرارتی و خطاهای احتمالی را پیش از تولید شناسایی کنند، تغییرات را سریعتر اعمال کنند و اطلاعات موردنیاز تولید را بهصورت دیجیتال در اختیار کارکنان قرار دهند.
در نتیجه، یک فرایند مهندسی و تولید یکپارچه شکل میگیرد که میتواند زمان تولید، خطا و دوبارهکاری را کاهش دهد و بهرهوری کلی پروژه را افزایش دهد.
