تحلیل عملکرد شستیها در برق
شستی برق pushbutton، دکمهای ساده با ظاهری آشناست که در تابلو برقها، پنلهای صنعتی و حتی منازل خودنمایی میکند. اما در ورای این ظاهر ساده، دنیایی از فرمان پنهان است که به شما قدرت کنترل تجهیزات برقی را میدهد.
شستیها یا دکمههای فشار (PUSHBUTTON) یکی از اجزای کلیدی در سیستمهای برق صنعتی به شمار میروند. این ابزارها به عنوان رابطهای کاربری در کنترل و مدیریت تجهیزات الکتریکی و مکانیکی عمل میکنند. در این مقاله به تحلیل عملکرد شستیها و کاربردهای آنها در صنعت برق میپردازیم.
فرض کنید می خواهید یک موتور را روشن یا خاموش کنید، یک لامپ را روشن یا خاموش کنید، یا زنگ خطر را به صدا درآورید. در همه این موارد، شستیهای برق به یاری شما می آید. با یک فشار ساده، سیگنالی به مدار مربوطه ارسال میشود و فرمان شما اجرا میشود.
انواع شستیهای برق pushbutton
شستیها در شکلها، اندازهها و رنگهای مختلفی موجود هستند، اما عملکرد اصلی آنها یکی است: ارسال فرمان.
چند نمونه از پرکاربرد ترین pushbutton در صنعت برق در زیر آمده است:

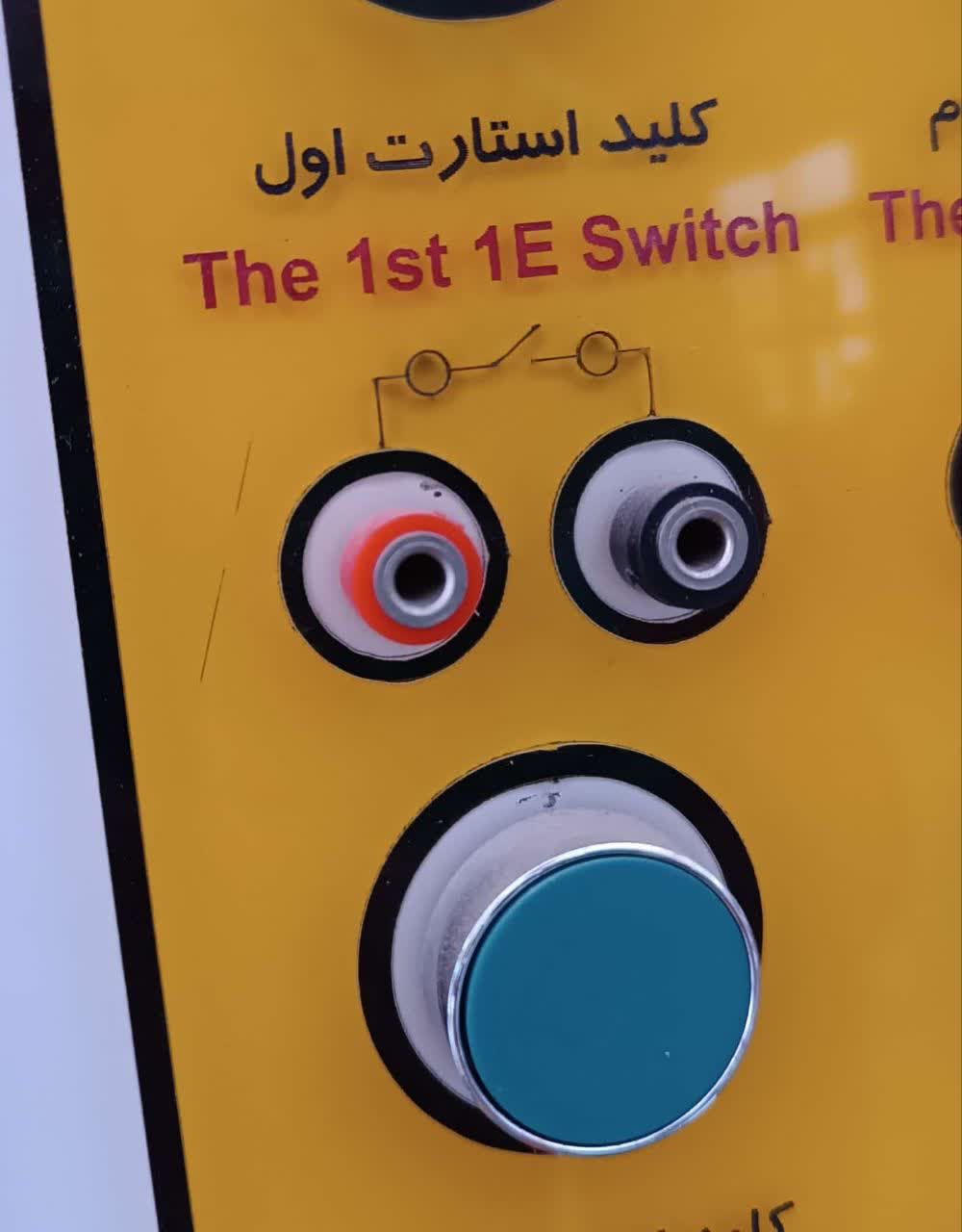

- شستی استارت: این نوع شستی برای روشن کردن تجهیزات به کار میرود. با فشردن دکمه استارت، جریان برق باعث وصل بوبین کنتاکتو میشود. در حالت عادی این شستی باز (NORMALLY OPEN) است .

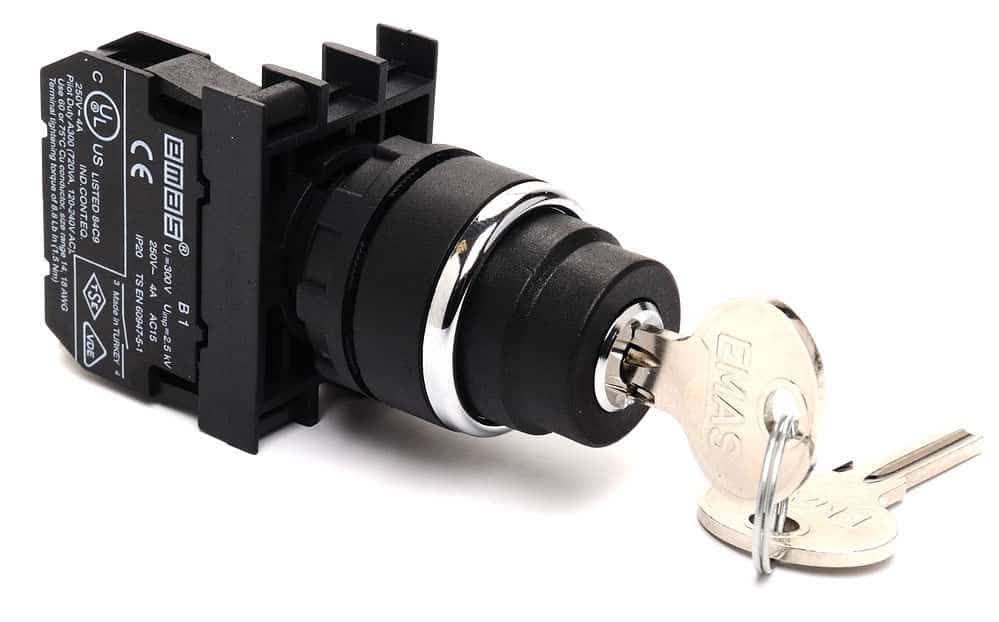

- pushbutton کلیدی: عملکرد دکمه فشاری توسط کلید معمولا به سیستمی اطلاق میشود که دارای یک کلید میباشد وبا قرار دادن کلید در داخل PUSHBUTTON و با تغییر وضعیت (چرخاندن) آن باعث قطع مدار میشود. که عملکرد آن در حالت عادی باز (NORMALLY OPEN) است .

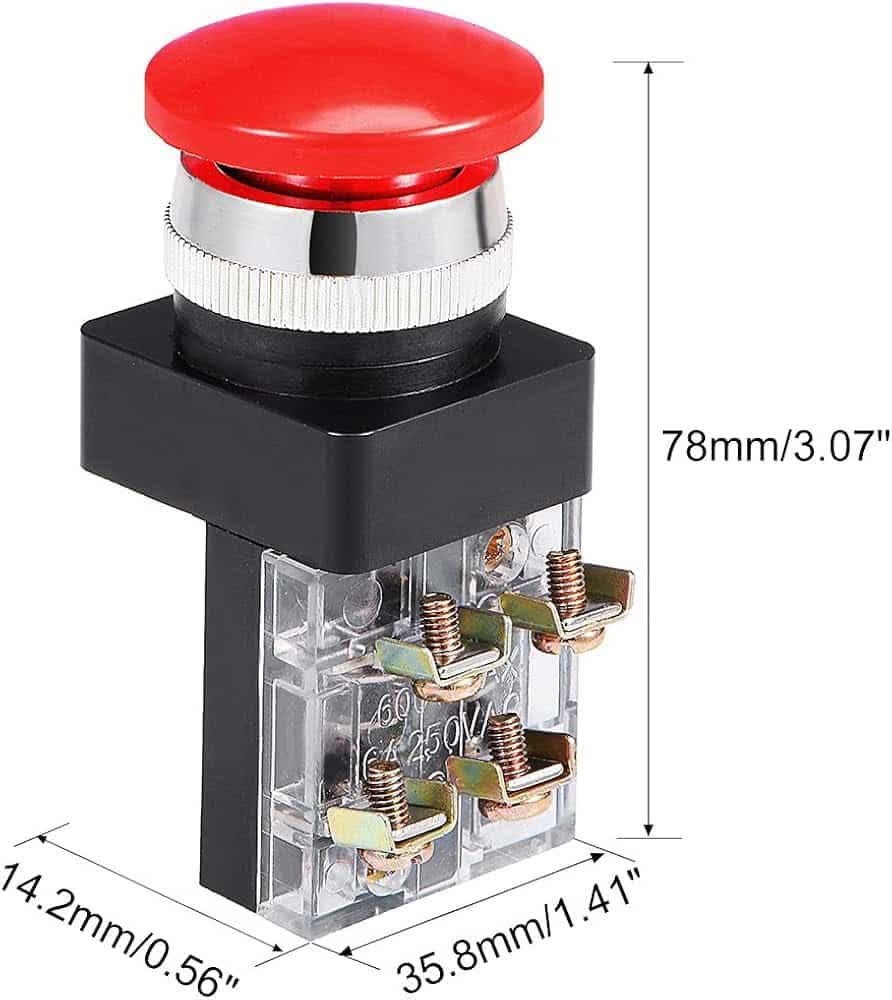

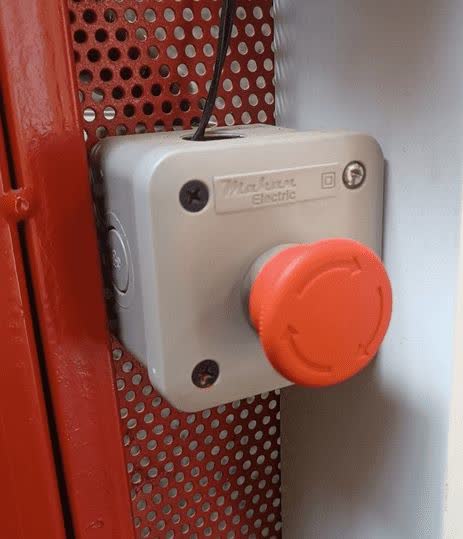

- push button اضطراری: کلید قطع اضطراری یا قارچی همانطور که از اسم آن پیداست برای قطع اضطراری در تابلو برقها به کار میرود. در حالت عادی (NORMALLY CLOSE) NC است .

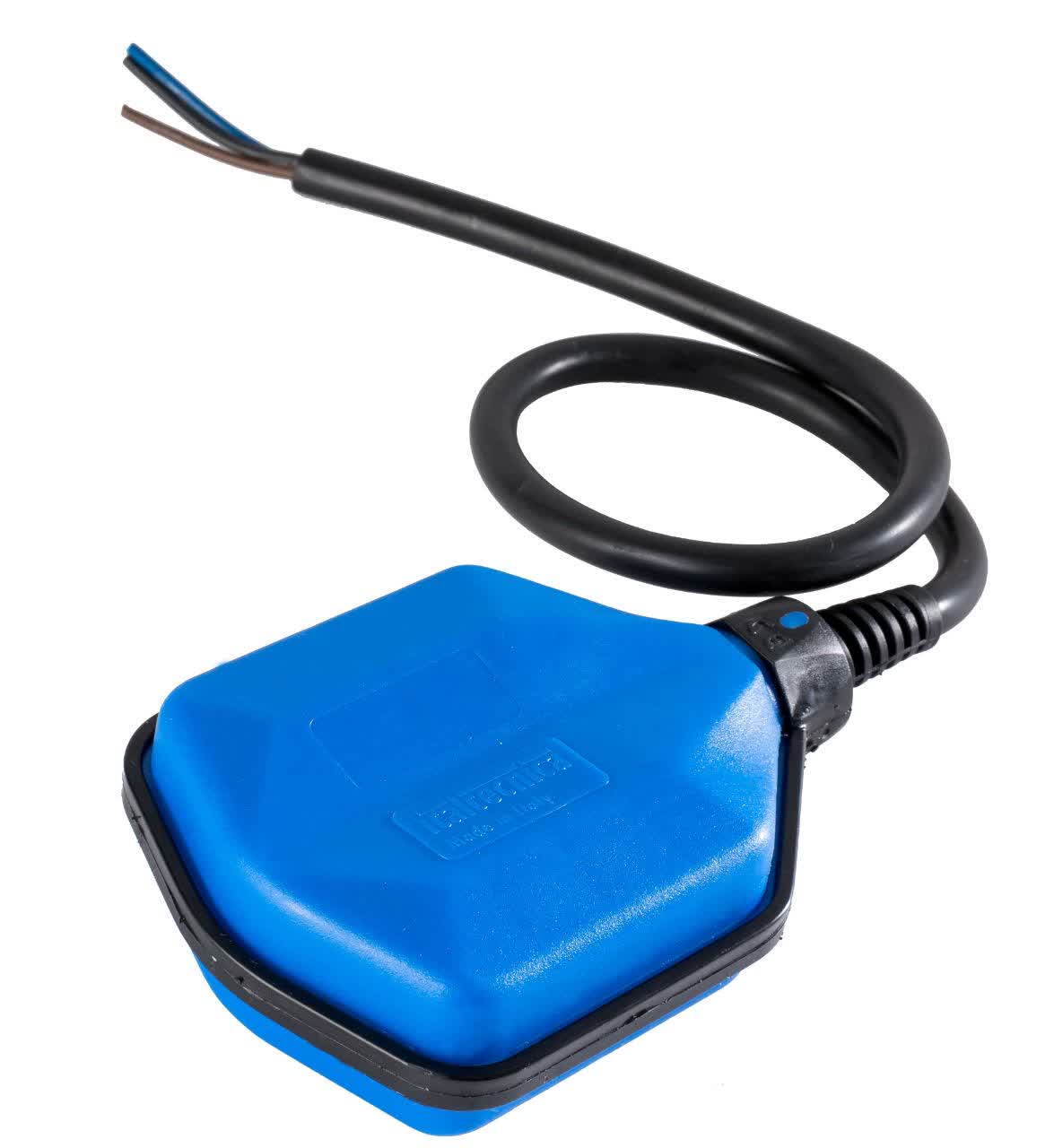

- FLOAT SWITCH: سوئیچ شناور وسیلهای است که برای تشخیص سطح مایع درون مخزن یا ظرف استفاده میشود. معمولاً از یک شناور تشکیل شده است که همراه با سطح مایع بالا و پایین میرود و با رسیدن به یک سطح معین، کلید الکتریکی را فعال میکند. در حالت عادی باز (NORMALLY OPEN) NO است .
- PRESSURE SWITCH (فشاری): سوئیچ فشاری یک سوئیچ مکانیکی است که وقتی به فشار از پیش تعیین شده میرسد در برابر فشار فعال میشود. و مدار را روشن یا خاموش میکند. در حالت عادی این سوئيچ باز (NORMALLY OPEN) NO است.
کاربردهای pushbutton در صنعت برق
کنترل موتور
در سیستمهای کنترل موتور، شستیها به عنوان ابزارهای اصلی برای روشن و خاموش کردن موتورهای الکتریکی استفاده میشوند. با فشار دادن شستی، مدار کنترل موتور فعال میشود و موتور شروع به کار میکند. این عملکرد در صنایع مختلف از جمله تولید، ساخت و ساز و حمل و نقل بسیار حیاتی است.
2. سیستمهای ایمنی
شستیهای اضطراری یکی از اجزای کلیدی در سیستمهای ایمنی به شمار میروند. این شستیها به کاربران این امکان را میدهند که در مواقع بحرانی و خطرناک، به سرعت جریان برق را قطع کنند. این ویژگی در کارخانهها و مراکز صنعتی که خطرات زیادی وجود دارد، بسیار مهم است.
3. تابلوهای برق
شستیها در تابلوهای برق نیز کاربرد دارند. در این تابلوها، شستیها به عنوان ابزارهای کنترل و نظارت بر عملکرد تجهیزات الکتریکی استفاده میشوند. این شستیها به کاربران این امکان را میدهند که وضعیت تجهیزات را بررسی کرده و در صورت نیاز، اقدام به روشن یا خاموش کردن آنها کنند.
