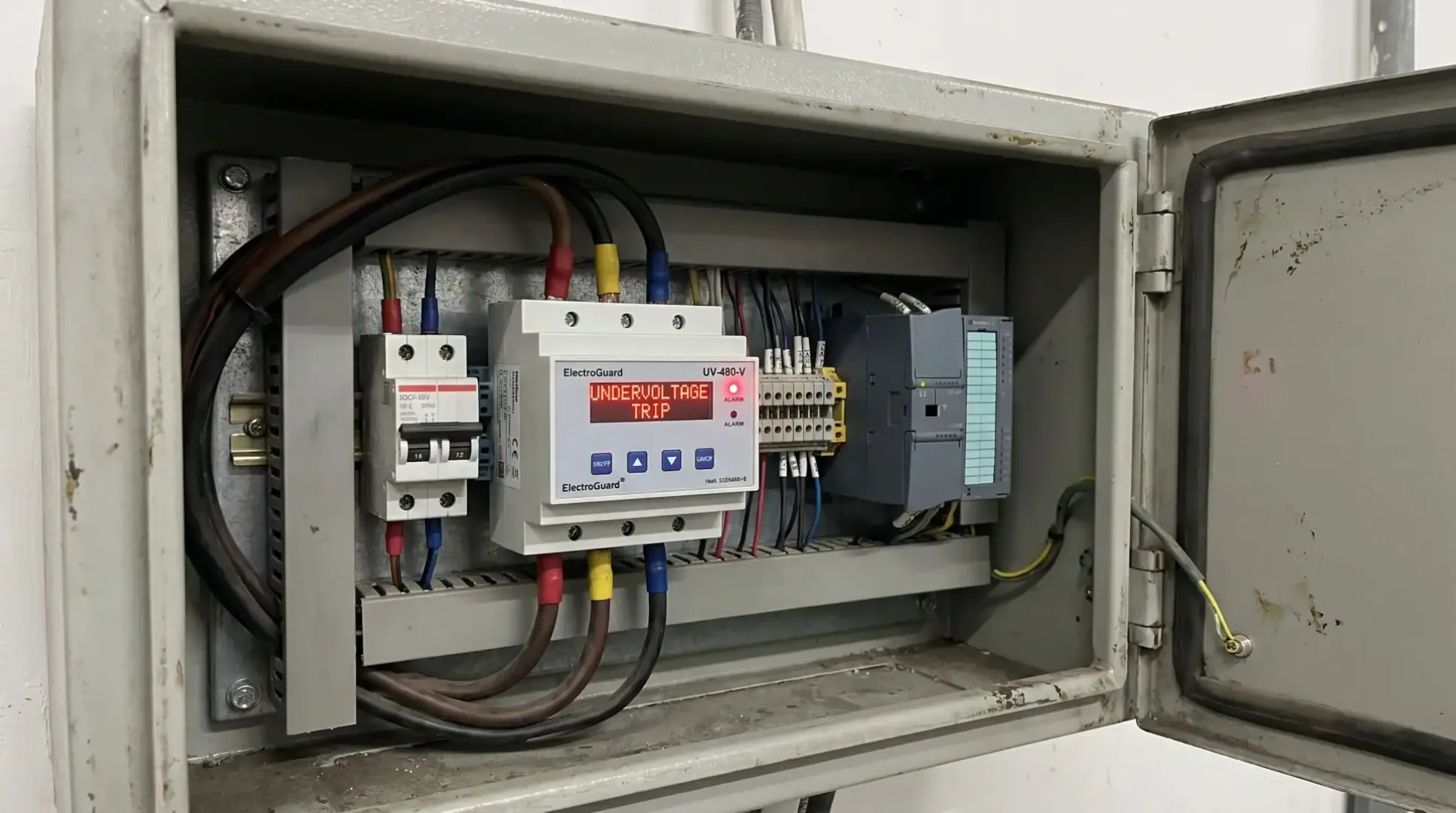

“راهنمای کامل رله آندر ولتاژ: نحوه عملکرد و نصب”
رله آندر ولتاژ یکی از تجهیزات کلیدی در سیستم‌های برق صنعتی است که به منظور حفاظت از تجهیزات الکتریکی در برابر نوسان ولتاژ طراحی می‌شود. این رله‌ها به صورت خودکار عمل می‌کنند و در صورت کاهش ولتاژ به زیر حد مشخصی، اقدام به قطع یا کنترل بار می‌کنند. در این مقاله به بررسی کامل رله آندر ولتاژ، نحوه عملکرد آن و مکان‌های استفاده از این رله خواهیم پرداخت.
رله آندر ولتاژ چیست؟
به رله‌ای آندر ولتاژ می‌گویند که کنتاکت‌های آن بر اثر افت ولتاژ عمل کند. رله آندر ولتاژ (Under Voltage Relay) یک تجهیز الکتریکی است که برای نظارت بر ولتاژ سیستم طراحی شده است. و وظیفه اصلی آن‌ها حفاظت از تجهیزات در برابر آسیب‌های ناشی از نوسان ولتاژ است. در واقع، زمانی که ولتاژ به زیر حد معین برسد، این رله به طور خودکار عمل می‌کند و بار را قطع می‌کند تا از آسیب به تجهیزات جلوگیری کند.
رله آندر ولتاژ کاملاً برعکس رله شنت تریپ عمل می‌کند، رله شنت تریپ باید تغذیه شود تا بریکر را قطع کند. ولی بوبین Under Voltage Relay باید تغذیه شود، تا اجازه وصل بریکر را بدهد. رنج تنظیمی Under Voltage Relay معمولاً 35 تا 70 درصد پایین‌تر از ولتاژ تنظیمی، و 80 درصد بیشتر از ولتاژ نامی کلید اتوماتیک در نظر می‌گیرند.
نحوه عملکرد رله آندر ولتاژ
Under Voltage Relay به طور مداوم سطح ولتاژ پیش‌فرض سیستم را نظارت می‌کند. اگر سطح ولتاژ از حد مجاز ولتاژ از پیش تعیین شده فراتر رود، سیستم تریپ خواهد شد و دستور قطع بریکر را صادر می‌کند.
نوسان ولتاژ در سیستم‌های برقی بسیار خطرناک است. به دلیل نوسان ولتاژ، سیستم شروع به کشیدن جریان بیشتری نسبت به شبکه می‌کند. در نتیجه جریان بیشتر، عایقی که روی سیم، کابل، سیم‌پیچ‌ها استفاده می‌شود، ممکن است دچار نقص، سوختن یا گرمای بیش از حد شود. این بدان معناست که نوسان ولتاژ برای سلامت تجهیزات بسیار خطرناک است. بنابراین از Under Voltage Relay استفاده می‌شود. به عنوان مثال: ولتاژ پیش‌فرض سیستم 415 ولت است و تغییرات ولتاژ 5-٪ قابل تحمل است. اگر ولتاژ بالاتر از 5٪ باشد، می‌تواند برای سیستم خطرناک باشد. بنابراین این دلیل مهمی برای استفاده از این رله است.
UVR که مخفف کلمه Under Voltage Relay است داخل کلیدهای اتوماتیک یا هوایی قرار می‌گیرند. این رله برای قطع کلید، افزایش ایمنی برای تداخل دو کلید اصلی و برای راه اندازی کلیدها مورد استفاده قرار می‌گیرد.
رنج‌های رله UVR
این رله‌ها دارای رنج‌های متفاوتی هستند که به برخی از آن‌ها اشاره می‌شود:
- 12 ولت DC
- 24 ولت DC
- 48 ولت DC
- 60 ولت DC
- 125-127 ولت DC
- 220-230 ولت DC
- 250 ولت DC
- 24 ولت AC
- 48 ولت AC
- 60 ولت AC
- 110 ولت 120-127 ولت AC
- 208-230 ولت AC
- 380-400 ولت AC
- 440-480 ولت AC
