توپولوژی در ایپلن به چه معناست؟
توپولوژی چیست؟

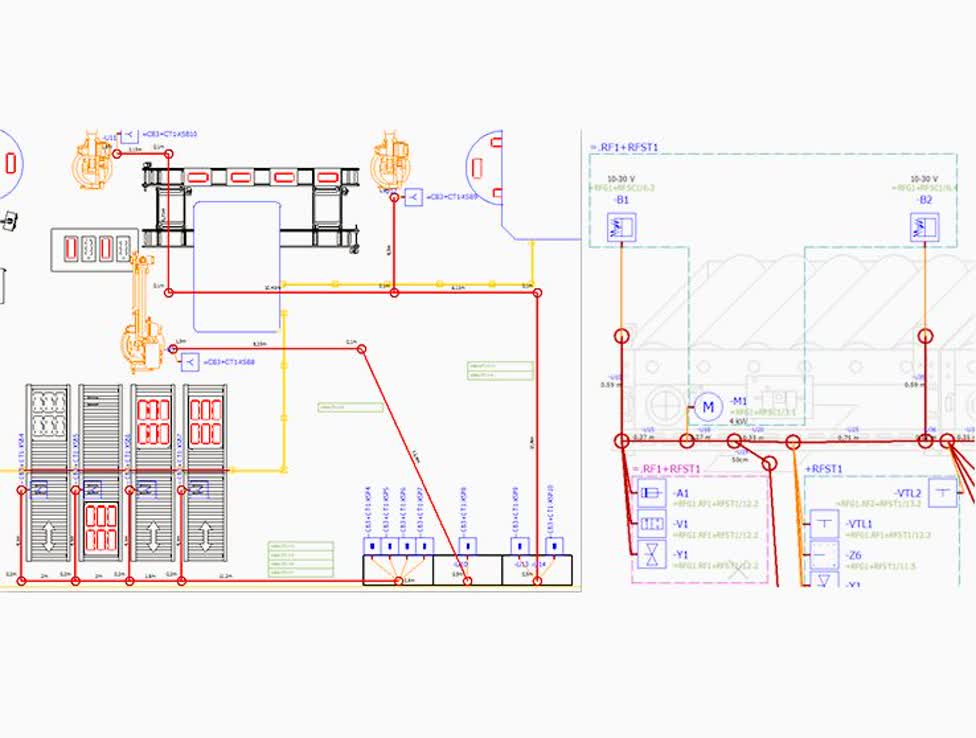

در EPLAN، توپولوژی به ناحیه‌ای در ویرایش شماتیک دوبعدی اشاره دارد که در آن شبکه‌های مسیریابی برنامه‌ریزی می‌شوند و اتصالات مسیریابی می‌شوند. این امکان را فراهم می‌کند که هر گونه اتصالی مانند کابل‌ها، لوله‌ها را مسیریابی کنید. برای این اتصالات، در فرآیند توپولوژی، مسیرهایی را تعریف می‌کنید که اتصالات از طریق آن‌ها عبور خواهند کرد.
این قابلیت می‌تواند مستقل از سایر نمایش‌های پروژه ایجاد شود. ساختاردهی یک شبکه مسیریابی از طریق ساختار شناسه (برای صفحات، دستگاه‌ها و غیره) انجام می‌شود.
- یک شبکه مسیریابی (Topology) می‌تواند به صورت قرار دادی باشد یا به صورت فرضی این عمل صورت بگیرد.
- یک نوع نمایش “توپولوژی” اضافی برای توابع و اتصالات وجود دارد.
- از یک فیلتر اتصال برای کنترل اینکه کدام اتصالات ممکن است از این طریق مسیرها عبور کنند، استفاده کنید.
- هنگام مسیریابی، طول کابل یا اتصالات مسیریابی تعیین می‌شود.
- بر اساس شبکه‌های مسیرهای شبکه و اتصالات مسیریابی تولیدی، گزارش‌هایی می‌توانند تولید شوند که به عنوان مثال، Routing path، مسیرهای عبور، یا کابل‌ها و اتصالات عبوری از مسیرهای عبوری را گزارش تهیه کنند.
با استفاده از قابلیت توپولوژی میتوانید نشان دهید هر المانی در کدام بخش قرار دارد. بخش‌های مختلف یک سیستم توسط Routing مسیر یابی به یکدیگر متصل می‌شوند.
اگر در ایپلن اجزای مختلف یک دستگاه یا یک تابلو را در صفحه قرار بدید، توسط عملیات Routing آن‌ها را به یکدیگر متصل کنید، به این فرآیند توپولوژی می‌گویند.
تعیین طول کابل در Eplan با استفاده از Topology
در نرم‌افزار Eplan، امکان تعیین خودکار طول کابل‌ها بر اساس چیدمان سیستم فراهم شده است. این فرآیند از طریق FieldSys Topology انجام می‌شود و به کاربران اجازه می‌دهد مسیرهای سیم‌کشی را ترسیم کنند و طول کابل‌های متصل را به‌طور خودکار محاسبه نمایند.
مراحل اصلی برای تعیین طول کابل
- ایجاد صفحه توپولوژی: ابتدا یک صفحه جدید از نوع Topology ایجاد کرده و structure identifiers و document type مانند “map” را تنظیم کنید. همچنین، مقیاس مناسب (مثلاً 1:20) و شبکه (grid) با اندازه بزرگ‌تر (40 میلی‌متر) می‌تواند به ترسیم دقیق‌تر کمک کند.
- افزودن کتابخانه نماد توپولوژی: برای نمایش مناسب، باید کتابخانه نمادهای توپولوژی را به پروژه اضافه کنید. این کتابخانه‌ها معمولاً براساس مقیاس صفحه تنظیم می‌شوند، مانند M20 برای مقیاس 1:20.
- قرار دادن قطعات در صفحه توپولوژی: قطعات متصل به کابل‌ها، مانند ترمینال‌ها و موتورها، باید در صفحه توپولوژی قرار بگیرند. این کار را می‌توان از طریق Terminal Strip Navigator و Device Navigator انجام داد.
- استفاده از نقاط و مسیرهای Routing در توپولوژی:
- نقاط مسیریابی (Routing Points): این نقاط به عنوان ورودی یا خروجی کابل‌ها در مسیرهای سیم‌کشی تعریف می‌شوند.
- Routing Paths: خطوطی که مسیر فیزیکی کابل‌ها را نمایش می‌دهند. هنگام ترسیم، می‌توان طول مسیر را به‌صورت دستی (مثلاً 10 فوت) وارد کرد.
- مسیریابی (Routing): با اجرای عملکرد Topology route، اتصالات شماتیک به مسیرهای توپولوژی مرتبط می‌شود.
