جانمایی قطعات در فضای دوبعدی در نرم افزار ایپلن

جانمایی قطعات در فضای دوبعدی در نرم افزار ایپلن

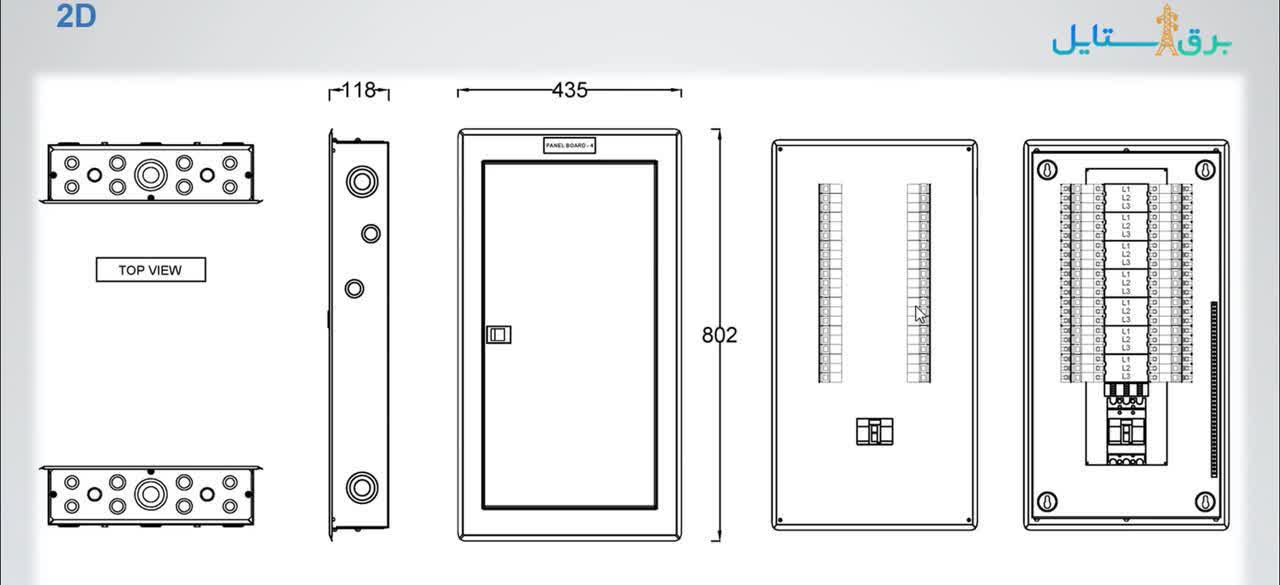

فضای دوبعدی در ایپلن

در هر نقشه‌ای که نام 2D را شنیدید، به معنای فضای دوبعدی هست. یک صفحه دارای دوبعد است.(دوبعدی/2D).

فضای دوبعدی دارای مشخصه هندسی طول و عرض است. پس تجهیزات یا ماکروها در این فضا علاوه ب حرکت بالا و پایین می‌توانند به راست و چپ و هر زاویه ای روی مسیر حرکت کنند فضای دو بعدی همان مقیاس صفحه x.y  است.

جانمایی قطعات در فضای دوبعدی در نرم افزار ایپلن

طراحی‌های دوبعدی در صفحه Panel layout (جانمایی) صورت می‌گیرند. در صفحه Panel layout به صورت واقعی هستند و سمبل‌ها به تنهایی در صفحه قرار نمی‌گیرند( یعنی تجهیزات و قطعات در صفحه Panel layout در باکسی به نام Mouting panel قرار می‌گیرند. در صورت قرار دادن تجهیزات در خارج از باکس با پیغام خطا مواجه می‌شوید).

برای فراخوانی Mouting panel در نرم افزار ایپلن وارد منوی Insert شوید و گزینه Box / Connection point/ Mouting panel را انتخاب کنید. این باکس Mouting panel با رنگ زرد به صورت پیش فرض و با نام U در ایپلن قرار می‌گیرد.

دقت کنید که وقتی برای تجهیزات یا قطعات خود پارت تعریف کرده باشید، می‌توانید تجهیزات را به صورت واقعی در باکس Mouting panel قرار دهید.

جانمایی قطعات در فضای دوبعدی در نرم افزار ایپلن

در باکس Mouting panel، می‌توانید تعریف کنید که آیا تجهیزات روی Mouting panel باید به صورت افقی یا عمودی نصب شوند.

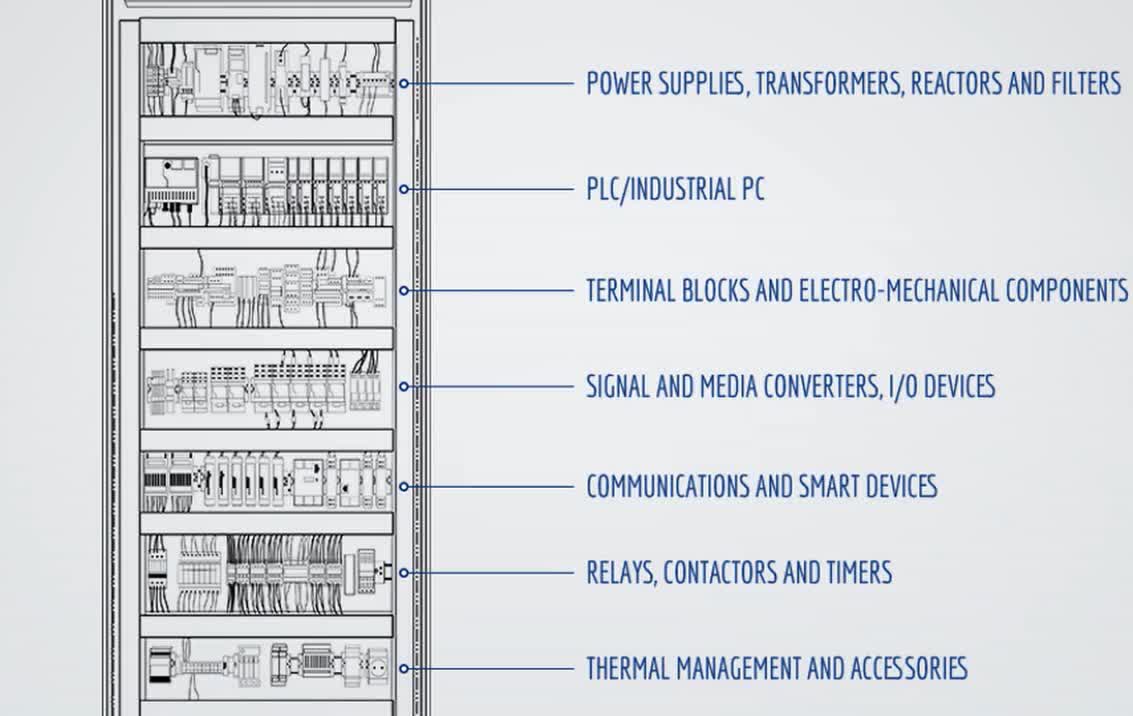

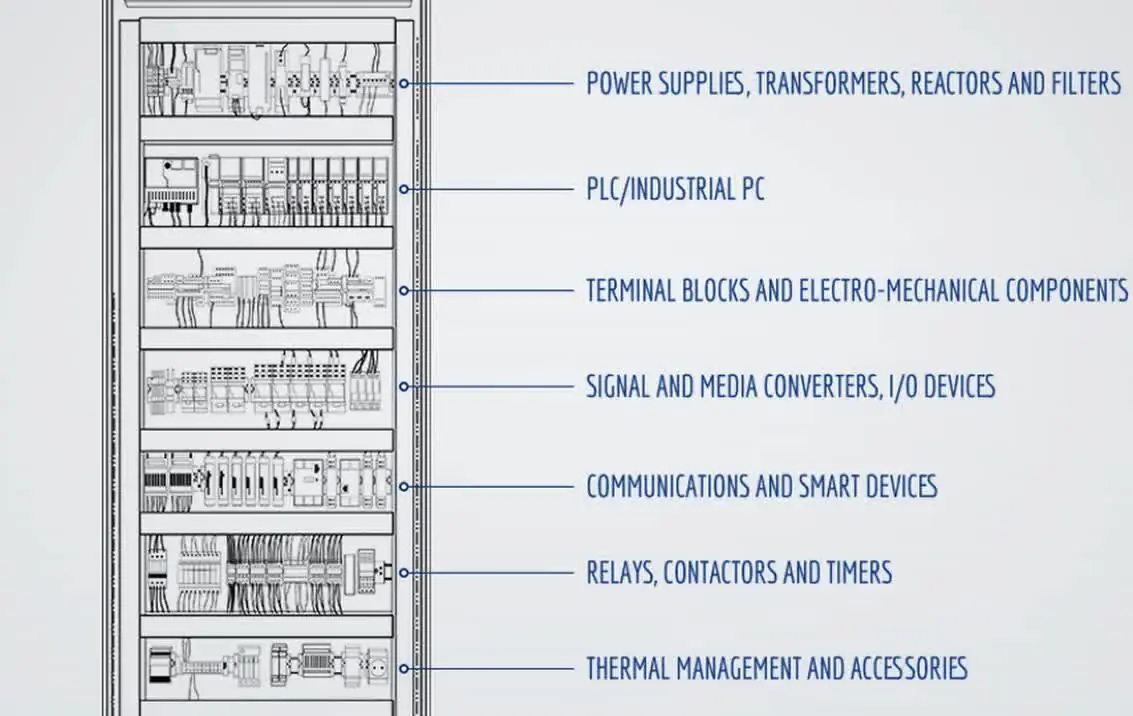

جانمایی قطعات باید مطابق با استانداردهای بین‌المللی و ملی (مانند IEC، ANSI) انجام شود. این استانداردها، قواعد مشخصی را برای چیدمان اجزای مختلف مدار، فاصله‌ها، جهت‌گیری و … تعیین می‌کنند. نقشه جانمایی، راهنمای مناسبی برای ساخت و نصب تابلو برق و سیستم‌های الکتریکی است. جانمایی قطعات باید با لیست قطعات مطابقت داشته باشد و مسیر سیم‌کشی‌های قطعات بر اساس این نقشه صورت می‌گیرد.

جانمایی قطعات در فضای دوبعدی در نرم افزار ایپلن

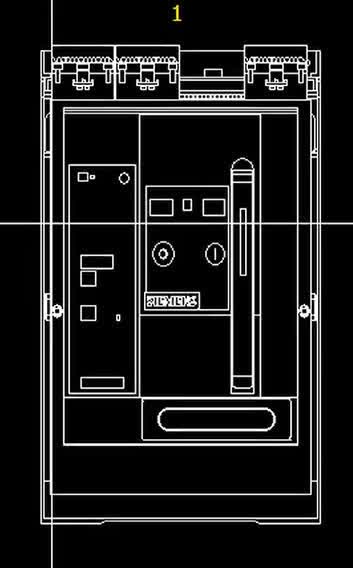

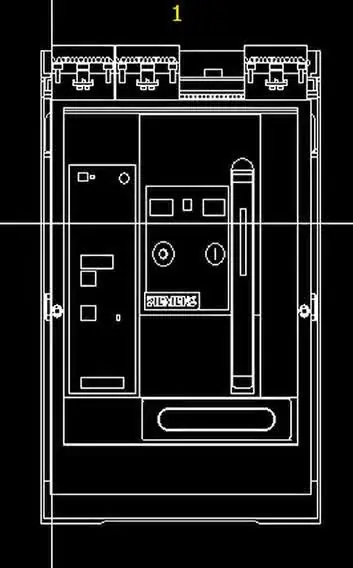

جانمایی بریکر ACB در فضای دوبعدی ایپلن
