تفاوتهای کلید نشتی جریان RCCB و کلید مینیاتوری MCB
در دنیای امروز، امنیت الکتریکی یکی از مهمترین مسائل در هر خانه و محل کار به شمار میآید. برای حفاظت از افراد و تجهیزات در برابر خطرات ناشی از برق، تجهیزات مختلفی وجود دارد که دو مورد از مهمترین آنها کلید نشتی جریان (RCCB) و کلید مینیاتوری (MCB) هستند. در این مقاله به بررسی تفاوتهای این دو نوع کلید و انتخاب مناسبترین گزینه برای نیازهای شما خواهیم پرداخت.
کلید نشتی جریان RCCB حفاظتی الکتریکی است که برای جلوگیری از برق گرفتگی و آتش سوزی مورد استفاده قرار میگیرد. این کلید با مقایسه جریان رفت و برگشتی در مدار، در صورت وجود اختلاف، مدار را قطع میکند تا از خطرات احتمالی جلوگیری کند.
بدن یک انسان دارای مقاومتی بین 1300 تا 3000 اهم است. عبور جریان برق از بدن انسان به عوامل مختلفی همچون وضعیت پوست (خشک یا مرطوب)، مسیر عبور جریان، سرایط محیطی بستگی دارد. جریانهای بالاتر از 30 میلی آمپر میتوانند خطرناک باشند و جریانهای بالاتر از 100 میلی آمپر میتوانند کشنده باشند.
نحوه عملکرد کلید نشتی جریان
کلید نشتی جریان یا RCCB (Residual Current Circuit Breaker) تجهیزی است که برای تشخیص و قطع جریان نشتی طراحی شده است. این نوع کلید قادر است تا در صورت وجود نشتی جریان به زمین، به سرعت عمل کرده و جریان برق را قطع کند. این ویژگی به ویژه در مواقعی که فرد در معرض برقگرفتگی قرار میگیرد، بسیار حیاتی است.

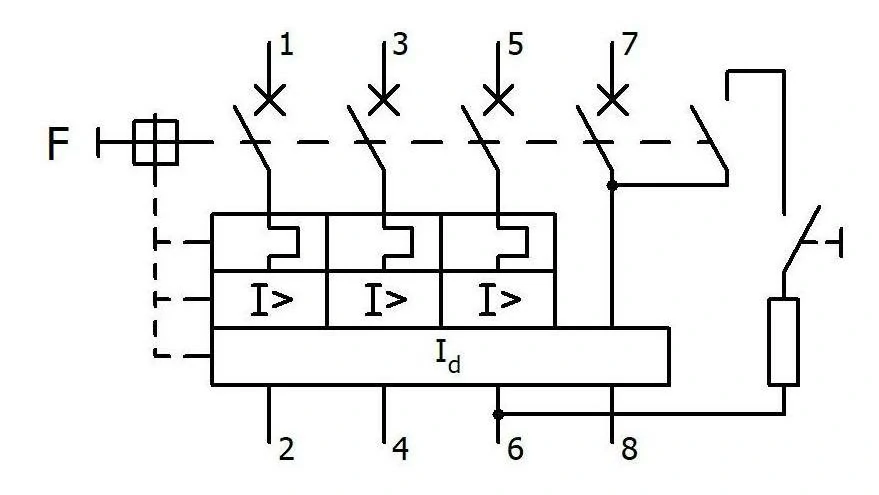

این کلید با مقایسه جریان ورودی و خروجی مدار کار میکند. در حالت عادی، این دو جریان باید باهم برابر باشند. اما در صورتی که بخشی از جریان به جای بازگشت از طریق سیم نول، از طریق زمین یا بدنه یک دستگاه به بیرون نشت کند، کلید نشتی جریان این اختلاف را تشخیص میدهد و مدار را قطع میکند.
عملکرد RCCB بر اساس مقایسه جریان ورودی و خروجی به مدار است. اگر این دو جریان برابر نباشند، به این معنی است که مقداری از جریان به زمین نشتی پیدا کرده است. در این صورت، RCCB به سرعت عمل کرده و مدار را قطع میکند تا از خطرات ناشی از برقگرفتگی جلوگیری کند.
مهمترین کاربرد کلید نشتی جریان، حفاظت از جان انسانها است. در صورتی که فردی با یک دستگاه برقی معیوب تماس پیدا کند، جریان برق به جای عبور از سیم نول، از بدن فرد به زمین منتقل میشود.
کلید نشتی جریان این جریان را تشخیص میدهد و مدار را قطع میکند تا از برق گرفتگی جلوگیری شود. حساسیت کلید جریان نشتی 30 میلی آمپر در نظر میگیرند تا قبل ار عبور جریان خطرناک از بدن انسان، کلید مدار را قطع کند.
کاربردهای کلید RCCB
- برای حفاظت از افراد در برابر برق گرفتگی در محیطهای مرطوب مانند حمام و اشپزخانه در منازل مسکونی حفاظت دارد.
- در کارخانهها و محیطهای صنعتی برای جلوگیری از حوادث نشتی جریان استفاده میشود.
- برای حفاظت از سیستمهای الکتریکی خودوروها مورد استفاده قرار میگیرد.
- برای جلوگیری از حوادث ناشی از نشتی جریان در محیطهای خطرناک مانند صنایع نفت و گاز
معایب کلید نشتی جریان
از مهم ترین معایب کلیدهای نشتی جریان، در برابر اتصال کوتاه و اضافهبار حفاظتی ندارند. در بعضی از مواقع برای رفع این مشکل از تجهیز کلید نشتی جریان ترکیبی (MCBO) استفاده میشود.
مهمترین تفاوت کلید نشتی جریان و کلید مینیاتوری
1. نوع حفاظت
یکی از اصلیترین تفاوتها بین RCCB و MCB نوع حفاظتی است که ارائه میدهند. RCCB برای حفاظت در برابر نشتی جریان و برقگرفتگی طراحی شده است، در حالی که MCB برای حفاظت در برابر اضافه بار و اتصال کوتاه عمل میکند.
2. کاربرد
RCCB معمولاً در مکانهایی که احتمال برقگرفتگی وجود دارد، مانند حمامها و آشپزخانهها، استفاده میشود. در مقابل، MCB بیشتر در مدارهای عمومی و برای حفاظت از تجهیزات الکتریکی در برابر اضافه بار به کار میرود.
3. زمان قطع
RCCB به سرعت عمل میکند و در کسری از ثانیه مدار را قطع میکند، در حالی که MCB ممکن است برای قطع مدار در صورت اضافه بار کمی زمان بیشتری نیاز داشته باشد.
4. نصب و راهاندازی
نصب RCCB و MCB به طور کلی مشابه است، اما باید توجه داشت که RCCB معمولاً باید در کنار MCB نصب شود تا حفاظت کاملتری فراهم شود. در واقع، ترکیب این دو ابزار میتواند امنیت الکتریکی را به طرز چشمگیری افزایش دهد.
5. قیمت
به طور کلی، RCCB معمولاً قیمت بالاتری نسبت به MCB دارد. این موضوع به دلیل تکنولوژی پیشرفتهتری است که در ساخت RCCB به کار رفته است.
انتخاب بین RCCB و MCB بستگی به نیازهای خاص شما دارد. اگر شما در محیطی زندگی میکنید که احتمال برقگرفتگی وجود دارد، مانند مناطق مرطوب، استفاده از RCCB ضروری است. اما اگر شما به دنبال حفاظت از تجهیزات الکتریکی خود در برابر اضافه بار و اتصال کوتاه هستید، MCB گزینه مناسبی خواهد بود.
ترکیب RCCB و MCB
بهترین راهکار برای حفاظت کامل، استفاده از هر دو نوع کلید است. با نصب یک RCCB در کنار MCB، میتوانید از هر دو نوع حفاظت بهرهمند شوید و امنیت الکتریکی خانه یا محل کار خود را به طرز چشمگیری افزایش دهید.
