خطای نصب نشدن قطعات در فضای سهبعدی Eplan
خطای نصب نشدن قطعات در ایپلن
همانطور که میدانید، در نرمافزار EPLAN برای قرارگیری تجهیزات، باید یک سطح نصب (Placement Area) تعیین کنید. همچنین، هر سطح نصب باید دارای یک محل نصب (Mounting Surface) باشد تا مشکل برطرف شود. اگر در EPLAN با خطای نصب نشدن قطعات و تجهیزات مواجه میشوید، بررسی کنید که سطح نصب و محل نصب بهدرستی انتخاب شده باشند.
مراحل انتخاب سطح و محل نصب قطعه:
برای انتخاب سطح نصب قطعه موردنظر، مسیر زیر را طی کنید:
Edit > Device Logic > Placement Areaبرای انتخاب محل نصب قطعه، مسیر زیر را دنبال کنید:
Edit > Device Logic > Mounting Surface

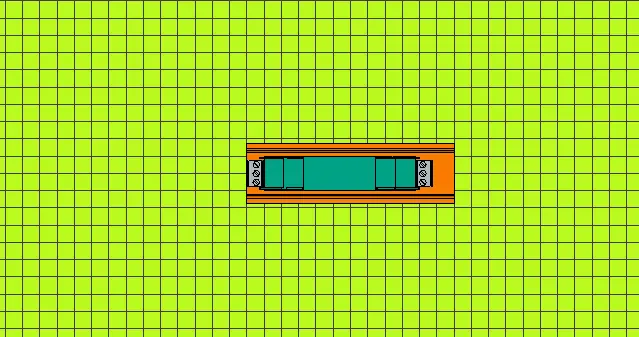

خطای افقی قرار گرفتن تجهیزات در ایپلن
در برخی از مراحل طراحی سهبعدی در نرمافزار EPLAN ممکن است با خطایی مواجه شوید که باعث قرارگیری قطعات بهصورت افقی روی سطح نصب شود.
نحوه رفع این مشکل:
- هنگام طراحی، کلیک راست کنید و گزینه Placement Option را انتخاب کنید.
- در بخش Angle، زاویه تجهیز را به 90 درجه تغییر دهید.
- روی OK کلیک کنید تا تنظیمات اعمال شود.
مثال کاربردی:
برای نصب یک کلید مینیاتوری روی ریل DIN:
- طبق مراحل فوق، یک سطح نصب (Placement Area) برای آن انتخاب کنید.
- سپس، برای نصب آن روی ریل، یک محل نصب (Mounting Surface) تعیین کنید.
- در زمان نصب، با کلیک راست در محیط گرافیکی EPLAN، از گزینه Placement Option استفاده کنید.
