Eplan؛ راهکار ایجاد یکپارچگی دادهها در مهندسی ماشینآلات
- حمید زینالی
- نرم افزار ایپلن, وبلاگ
- 1405/05/04
- این مقاله بروزرسانی شده 4 مرداد 1405
یکپارچگی دادهها در مهندسی ماشینآلات با Eplan
امروزه طراحی و ساخت مهندسی ماشینآلات صنعتی به فرآیندی پیچیده تبدیل شده است. ماشینها قابلیتهای بیشتری نسبت به گذشته دارند و برای پاسخگویی به نیاز صنایع مختلف باید با سرعت، دقت و کیفیت بالاتری طراحی و تولید شوند. از سوی دیگر، رقابت در صنعت ماشینسازی بسیار فشرده است و تولیدکنندگان همواره به دنبال راهکارهایی هستند که زمان طراحی و تولید را کاهش داده و بهرهوری را افزایش دهند.
یکی از مؤثرترین راهکارها، استفاده از یک محیط مهندسی یکپارچه است؛ جایی که تمام اطلاعات پروژه در یک بستر مشترک مدیریت میشوند. این رویکرد علاوه بر کاهش خطاها، همکاری بین تیمهای مختلف مهندسی را نیز آسانتر میکند.
همکاری GEA با Eplan و Rockwell Automation
شرکت GEA، یکی از بزرگترین تولیدکنندگان ماشینآلات و تجهیزات صنعتی در جهان، برای توسعه سیستمهای اتوماسیون خود از راهکارهای Eplan و Rockwell Automation استفاده میکند.
در این روش، تمامی مراحل طراحی پروژه در یک محیط نرمافزاری مشترک مبتنی بر Eplan انجام میشود. یکپارچه بودن اطلاعات باعث میشود تمامی اعضای تیم مهندسی به دادههای یکسان دسترسی داشته باشند و تغییرات پروژه بهصورت هماهنگ در تمام بخشها اعمال شود.
نتیجه این یکپارچگی، افزایش سرعت طراحی، کاهش دوبارهکاری، بهبود کیفیت مستندات و افزایش بهرهوری در کل فرآیند مهندسی است.
GEA؛ پیشرو در ساخت ماشینآلات صنعتی
شرکت GEA یکی از شناختهشدهترین شرکتهای مهندسی مکانیک در جهان و از مشتریان قدیمی Eplan است. این شرکت همواره به دنبال استفاده از راهکارهایی بوده که بتواند مهندسی برق، مکانیک و اتوماسیون را در یک بستر واحد به یکدیگر متصل کند.
GEA ماشینآلات و خطوط تولید خود را برای صنایع مختلف از جمله صنایع غذایی، نوشیدنی و داروسازی طراحی و تولید میکند. محصولات این شرکت در بسیاری از کارخانههای بزرگ جهان مورد استفاده قرار میگیرند و به دلیل کیفیت، دقت و بهرهوری بالا شناخته شدهاند.

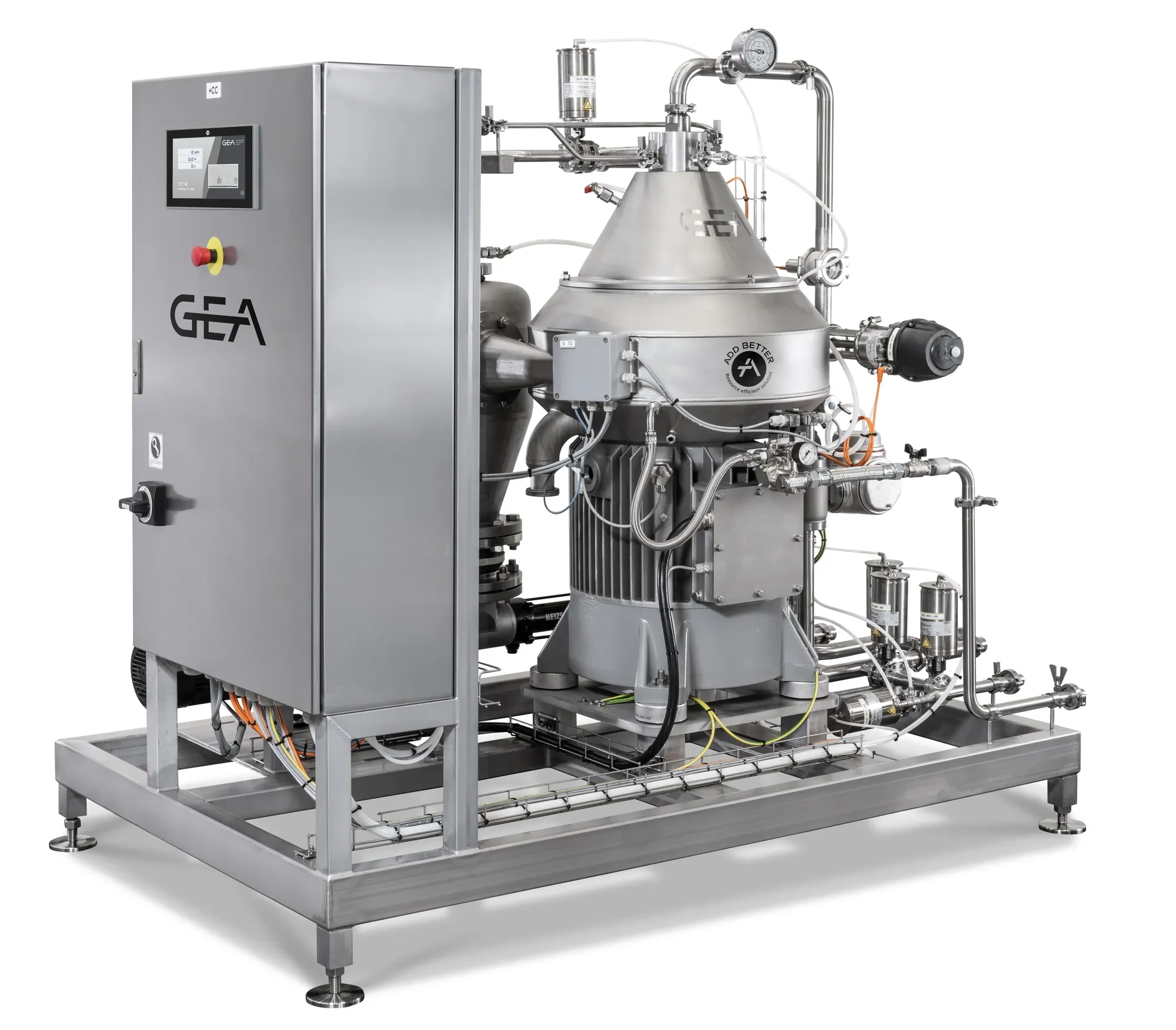

سانتریفیوژهای هوشمند GEA
یکی از محصولات مهم GEA، سانتریفیوژهای صنعتی (Separators) است. این تجهیزات برای جداسازی، تصفیه و شفافسازی مایعات در صنایع مختلف به کار میروند و نقش مهمی در افزایش کیفیت محصولات و بهبود فرآیند تولید دارند.
از جمله محصولات شاخص این شرکت میتوان به Plug & Win i-Separator اشاره کرد. این سانتریفیوژ هوشمند برای کارخانههای تولید نوشیدنی، آبجوسازی و تولیدکنندگان نوشیدنیهای تخمیری طراحی شده است و به تولیدکنندگان کمک میکند تا از هر مرحله تولید، بیشترین بازده و کیفیت را به دست آورند.
مزایای استفاده از Eplan در پروژههای GEA
استفاده از Eplan در پروژههای GEA مزایای متعددی ایجاد کرده است، از جمله:
- ایجاد یک محیط مهندسی یکپارچه برای تمام بخشهای پروژه
- افزایش هماهنگی میان تیمهای برق، مکانیک و اتوماسیون
- کاهش زمان طراحی و توسعه مهندسی ماشینآلات
- کاهش خطاها و دوبارهکاری در فرآیند مهندسی
- افزایش سرعت تولید و راهاندازی تجهیزات
- بهبود کیفیت مستندات فنی و مدیریت دادههای پروژه
- افزایش بهرهوری و رقابتپذیری در صنعت ماشینسازی
تجربه شرکت GEA نشان میدهد که استفاده از یک محیط مهندسی یکپارچه مانند Eplan، در کنار راهکارهای اتوماسیون Rockwell Automation، میتواند فرآیند طراحی و ساخت ماشینآلات را متحول کند.
یکپارچگی دادهها، همکاری بهتر بین تیمهای مهندسی، کاهش زمان طراحی و افزایش بهرهوری، از مهمترین مزایای این رویکرد هستند؛ مزایایی که به تولیدکنندگان کمک میکنند مهندسی ماشینآلات پیشرفته را با سرعت بیشتر، کیفیت بالاتر و هزینه کمتر به بازار عرضه کنند.
یکپارچگی دادهها در مهندسی ماشینآلات با Eplan؛ از طراحی تا نگهداری
1. ایجاد یک جریان یکپارچه از دادهها
یکی از ویژگیهای مهم Plug & Win-i-Separator، یکپارچهسازی دادهها در تمام مراحل چرخه عمر دستگاه است. به این معنا که اطلاعات تولیدشده در مرحله طراحی، تنها به همان بخش محدود نمیشود، بلکه در مراحل تولید، مونتاژ، بهرهبرداری، تعمیر و نگهداری نیز در دسترس خواهد بود.
نرمافزار Eplan بهعنوان یک پلتفرم جامع مهندسی، این امکان را فراهم میکند که تمام اطلاعات پروژه در یک محیط واحد ذخیره و مدیریت شوند. در نتیجه، همه اعضای تیم به دادههای بهروز و یکسان دسترسی دارند و اطلاعات در طول پروژه بهصورت یکپارچه جریان پیدا میکند.
2. دوقلوی دیجیتال؛ پایهای برای مدیریت هوشمند تجهیزات
برای ایجاد یک دوقلوی دیجیتال (Digital Twin) دقیق، تنها طراحی الکتریکی کافی نیست و باید اطلاعات تمامی تجهیزات نیز در مدل ثبت شود.
در پروژه Plug & Win-i-Separator، شرکت GEA از تجهیزات شرکت Rittal برای ساخت تابلوهای برق استفاده کرده است. این تجهیزات شامل محفظههای استیل ضدزنگ AX، فنهای فیلتر Blue e+ و تجهیزات محافظ کابل هستند که همگی در مدل دیجیتال پروژه ثبت میشوند.
از سوی دیگر، تجهیزات کنترلی Rockwell Automation نیز در این سیستم یکپارچه شدهاند. نتیجه این همکاری، ایجاد یک جریان مداوم از اطلاعات است که از مرحله طراحی آغاز شده و تا تولید، بهرهبرداری، تعمیرات و نگهداری ادامه پیدا میکند.
اهمیت دوقلوی دیجیتال در تابلوهای کنترلی
به گفته سیمون باده، مدیر مدیریت شرکای Eplan، یکی از مهمترین بخشهای این پروژه، ایجاد یک دوقلوی دیجیتال کامل از تابلوهای کنترلی است.
در این مدل، تمامی اطلاعات مربوط به قطعات، تجهیزات و عملکرد آنها بهصورت دقیق ثبت میشود؛ از جمله تجهیزات کنترلی شرکت Rockwell Automation. این اطلاعات باعث میشود مهندسان در هر زمان بتوانند وضعیت تجهیزات را بررسی کرده و تصمیمات دقیقتری بگیرند.
مزایای محیط نرمافزاری مشترک Eplan
یکی از مهمترین مزایای استفاده از Eplan، فراهم کردن یک محیط کاری مشترک برای تمام تیمهای پروژه است.
در این محیط، همه اطلاعات فنی در یک پایگاه داده واحد ذخیره میشوند و تمام شرکتها و واحدهای مشارکتکننده به نسخهای یکسان و بهروز از اطلاعات دسترسی دارند.
این ویژگی مزایای متعددی ایجاد میکند، از جمله:
- دسترسی سریع به مستندات فنی
- ثبت و نمایش اتومات تمامی تغییرات پروژه
- جلوگیری از استفاده از نسخههای قدیمی اطلاعات
- افزایش هماهنگی میان تیمهای طراحی، تولید و تعمیرات
3. عیبیابی سریع با اطلاعات یکپارچه
یکی از مهمترین مزایای یکپارچگی دادهها، سرعت بالاتر در عیبیابی تجهیزات است.
برای مثال، اگر موتور یک سانتریفیوژ دچار خرابی شود، دیگر نیازی به جستجوی دستی در میان نقشهها و مستندات مختلف نیست. مهندسان میتوانند بهراحتی محل دقیق موتور، نحوه اتصال آن، مدار کنترل و اطلاعات فنی مربوط به آن را در پروژه Eplan مشاهده کنند.
اطلاعات اولیه تجهیزات نیز در نرمافزار Eplan Preplanning ثبت میشود؛ ابزاری که برای پیشبرنامهریزی پروژههای مهندسی طراحی شده است. از طریق این نرمافزار، مهندسان میتوانند تنها با چند کلیک به نقشههای الکتریکی و سایر اطلاعات مرتبط دسترسی پیدا کنند.
4. دسترسی سریع به قطعات یدکی
در این پروژه، موتور سانتریفیوژ از طریق کابل به یک درایو PowerFlex 753 ساخت شرکت Rockwell Automation متصل شده است. اطلاعات این تجهیز، مانند هزاران قطعه دیگر، در Eplan Data Portal موجود است.

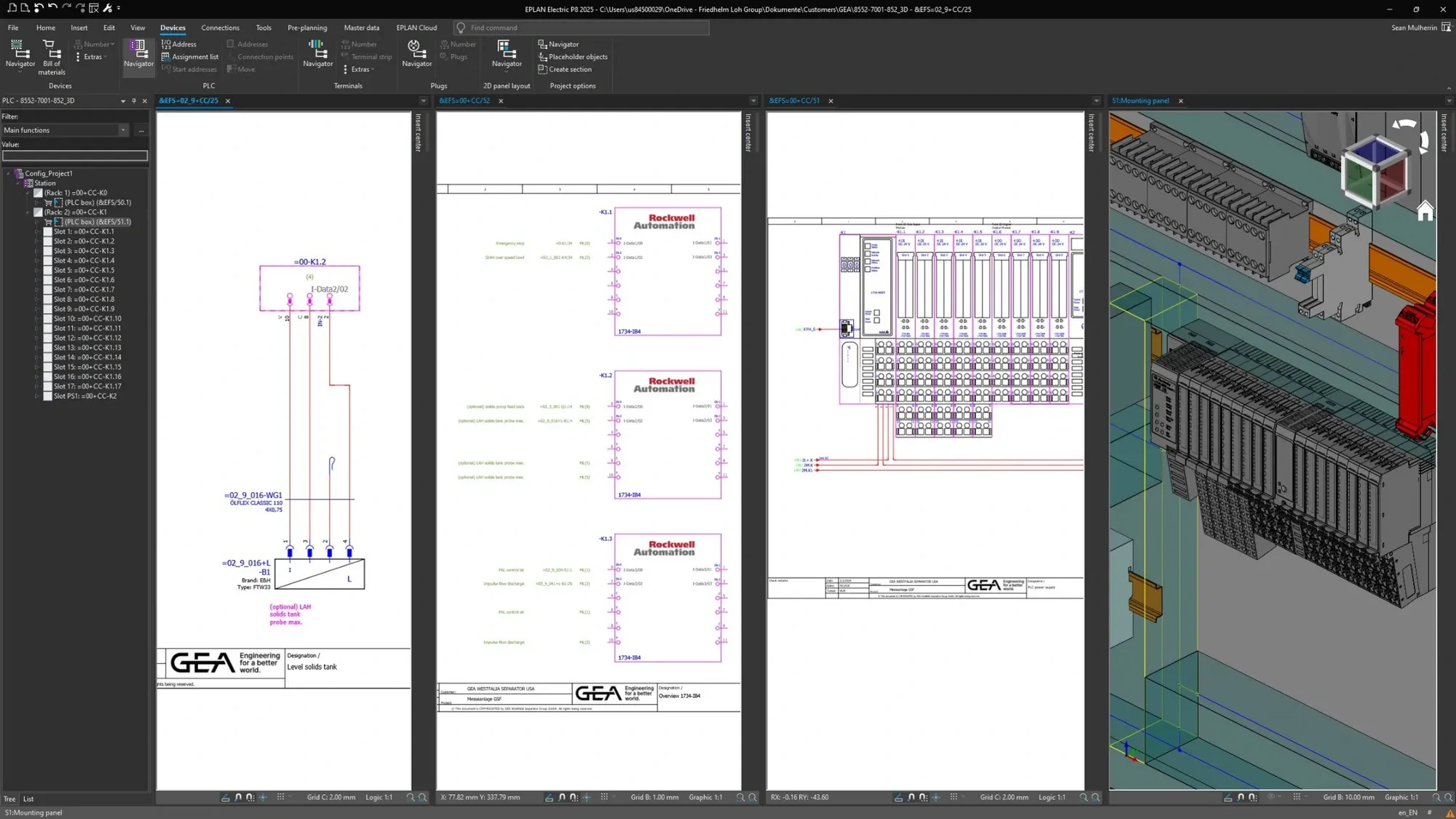

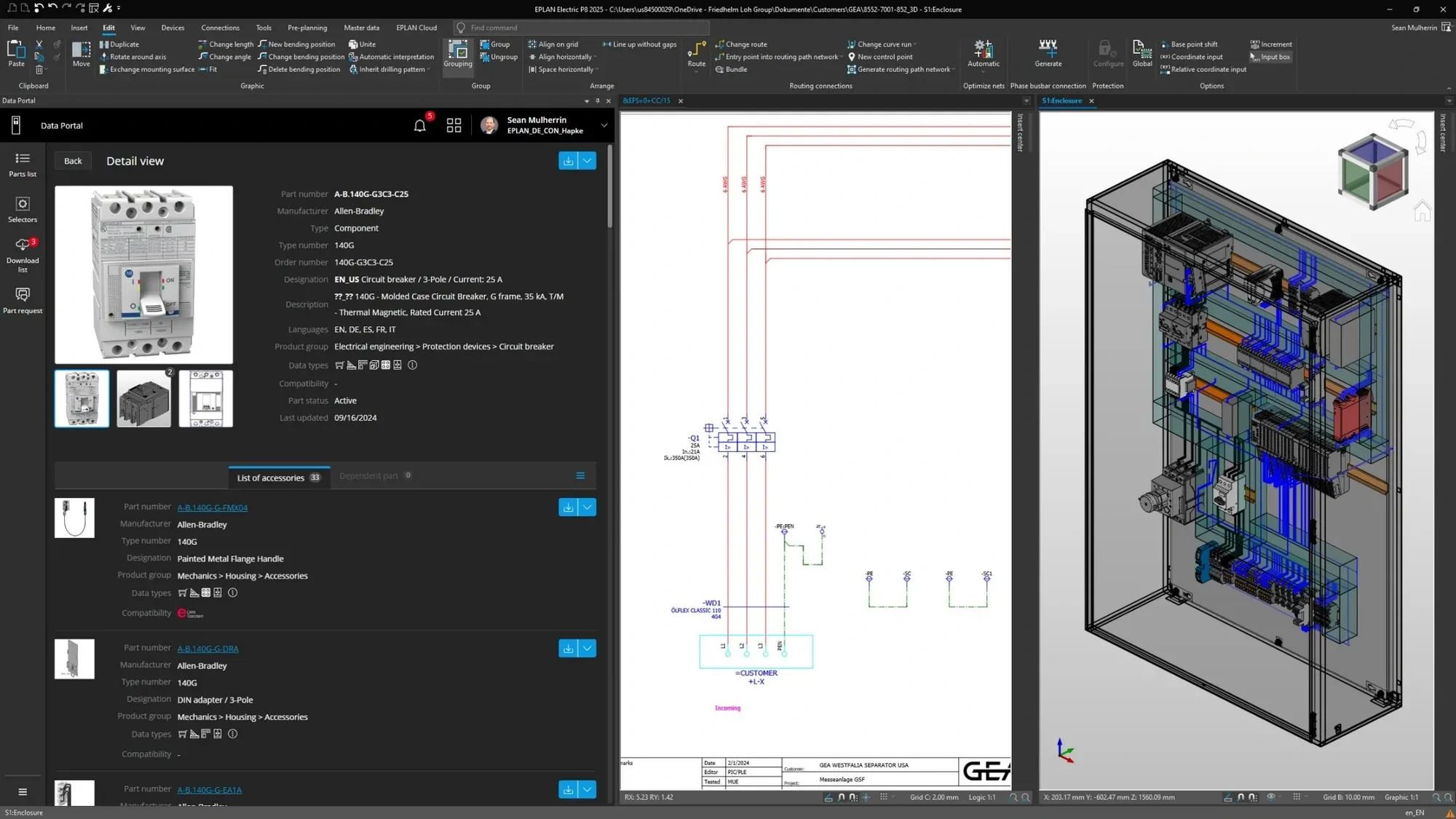

Data Portal Eplan شامل بیش از ۳۰ هزار قطعه از محصولات Rockwell Automation است که مهندسان میتوانند مستقیماً در پروژههای خود از آنها استفاده کنند.
به همین دلیل، اگر یکی از تجهیزات دچار خرابی شود، شناسایی قطعه، انتخاب جایگزین مناسب و سفارش آن در کوتاهترین زمان ممکن انجام خواهد شد. این موضوع زمان توقف مهندسی ماشینآلات را کاهش داده و فرآیند تعمیر و نگهداری را بسیار سریعتر و دقیقتر میکند.
استفاده از Eplan بهعنوان یک پلتفرم یکپارچه مهندسی ماشینآلات، باعث میشود اطلاعات پروژه از مرحله طراحی تا تولید، بهرهبرداری و نگهداری بهصورت منسجم در دسترس باشد. این یکپارچگی، در کنار فناوری دوقلوی دیجیتال و همکاری با شرکتهایی مانند Rockwell Automation و Rittal، علاوه بر افزایش سرعت طراحی، فرآیند عیبیابی، تعمیرات و مدیریت تجهیزات را نیز سادهتر و کارآمدتر میکند.
نتیجه نهایی، کاهش زمان توقف ماشینآلات، افزایش بهرهوری و بهبود کیفیت مدیریت پروژههای صنعتی است.
یکپارچگی Eplan و Rockwell Automation با استاندارد AutomationML
1. تبادل خودکار دادهها بین مهندسی برق و اتوماسیون
یکی از مهمترین مزایای استفاده از Eplan، امکان تبادل اتومات اطلاعات بین بخشهای مختلف مهندسی است. این نرمافزار با بهرهگیری از استاندارد AutomationML (AML)، ارتباطی یکپارچه میان طراحی برق و برنامهنویسی سیستمهای اتوماسیون ایجاد میکند.
به کمک این قابلیت، اطلاعات پروژه بدون نیاز به ورود مجدد دادهها، بهصورت اتومات از Eplan به محیط برنامهنویسی Studio 5000 شرکت Rockwell Automation منتقل میشود.
2. حذف ورود تکراری اطلاعات
در روشهای سنتی، مهندسان پس از طراحی مدارهای الکتریکی باید اطلاعات تجهیزات، سیگنالها و سایر دادهها را دوباره در نرمافزار برنامهنویسی کنترلکنندهها وارد کنند. این کار علاوه بر صرف زمان، احتمال بروز خطاهای انسانی را نیز افزایش میدهد.
اما با استفاده از رابط AutomationML (AML)، تمام اطلاعات موردنیاز مستقیماً از پروژه Eplan به نرمافزار Studio 5000 منتقل میشود. در نتیجه، نیازی به ورود دستی اطلاعات نیست و برنامهنویسان میتوانند از دادههای از پیش آمادهشده استفاده کنند.
3. افزایش سرعت و دقت در پروژههای اتوماسیون
یکپارچگی Eplan و Rockwell Automation باعث میشود فرآیند طراحی و برنامهنویسی کنترلکنندههای منطقی برنامهپذیر (PLC) سریعتر و دقیقتر انجام شود. هرگونه تغییر در اطلاعات پروژه نیز بهصورت هماهنگ در کل سیستم اعمال میشود و احتمال بروز مغایرت بین مدارهای الکتریکی و برنامه PLC به حداقل میرسد.
مزایای استفاده از رابط AutomationML
استفاده از استاندارد AutomationML (AML) در پروژههای مهندسی مزایای متعددی دارد، از جمله:
- انتقال اتومات اطلاعات بین Eplan و Studio 5000
- حذف ورود تکراری و دستی دادهها
- کاهش خطاهای انسانی در برنامهنویسی PLC
- افزایش سرعت طراحی و راهاندازی پروژه
- هماهنگی کامل بین تیمهای برق و اتوماسیون
- بهروز ماندن اطلاعات در تمام مراحل پروژه
- افزایش بهرهوری و کاهش زمان اجرای پروژه
این یکپارچگی باعث میشود مهندسان برق و اتوماسیون به جای صرف زمان برای انتقال اطلاعات، روی طراحی، توسعه و بهینهسازی سیستمهای صنعتی تمرکز کنند و پروژهها با سرعت و دقت بیشتری به مرحله بهرهبرداری برسند.
ارائه دادههای مهندسی با Eplan در قالب MTP
1. انتقال آسان اطلاعات بین نرمافزارهای صنعتی
یکی از مهمترین قابلیتهای Eplan، امکان انتقال و اشتراکگذاری اطلاعات پروژه با سایر نرمافزارهای صنعتی است. این نرمافزار علاوه بر ایجاد یکپارچگی دادهها، میتواند اطلاعات مهندسی را در قالب استاندارد MTP (Module Type Package) صادر کند تا در سیستمهای مختلف مورد استفاده قرار گیرند.
به این ترتیب، اطلاعات تنها در محیط Eplan باقی نمیمانند، بلکه بهراحتی در سایر نرمافزارهای مهندسی، اتوماسیون و مانیتورینگ نیز قابل استفاده هستند. این قابلیت، تبادل اطلاعات بین بخشهای مختلف پروژه را سریعتر، دقیقتر و بدون نیاز به ورود مجدد دادهها انجام میدهد.
2. استفاده از دادههای Eplan در FactoryTalk Optix

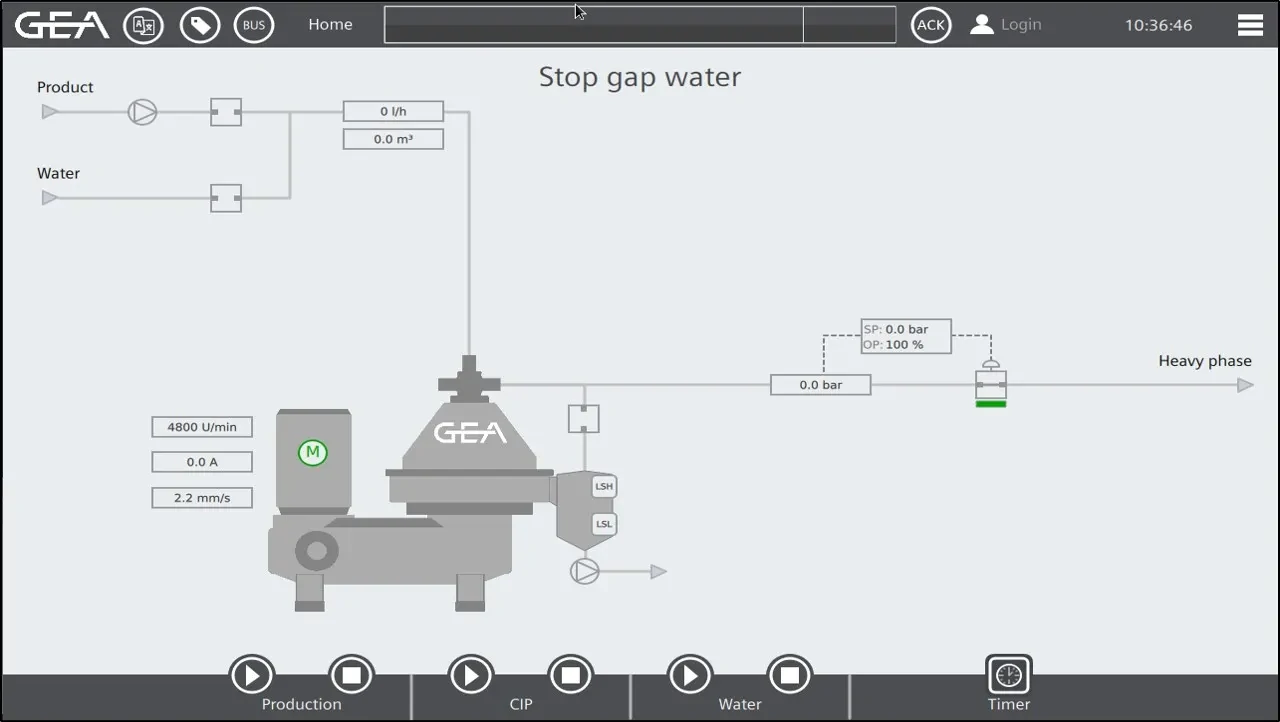

یکی از کاربردهای این قابلیت، انتقال اطلاعات مهندسی به نرمافزار FactoryTalk Optix شرکت Rockwell Automation است. این پلتفرم برای طراحی رابط کاربری (HMI)، تجسم دادهها و نظارت بر عملکرد تجهیزات صنعتی استفاده میشود.

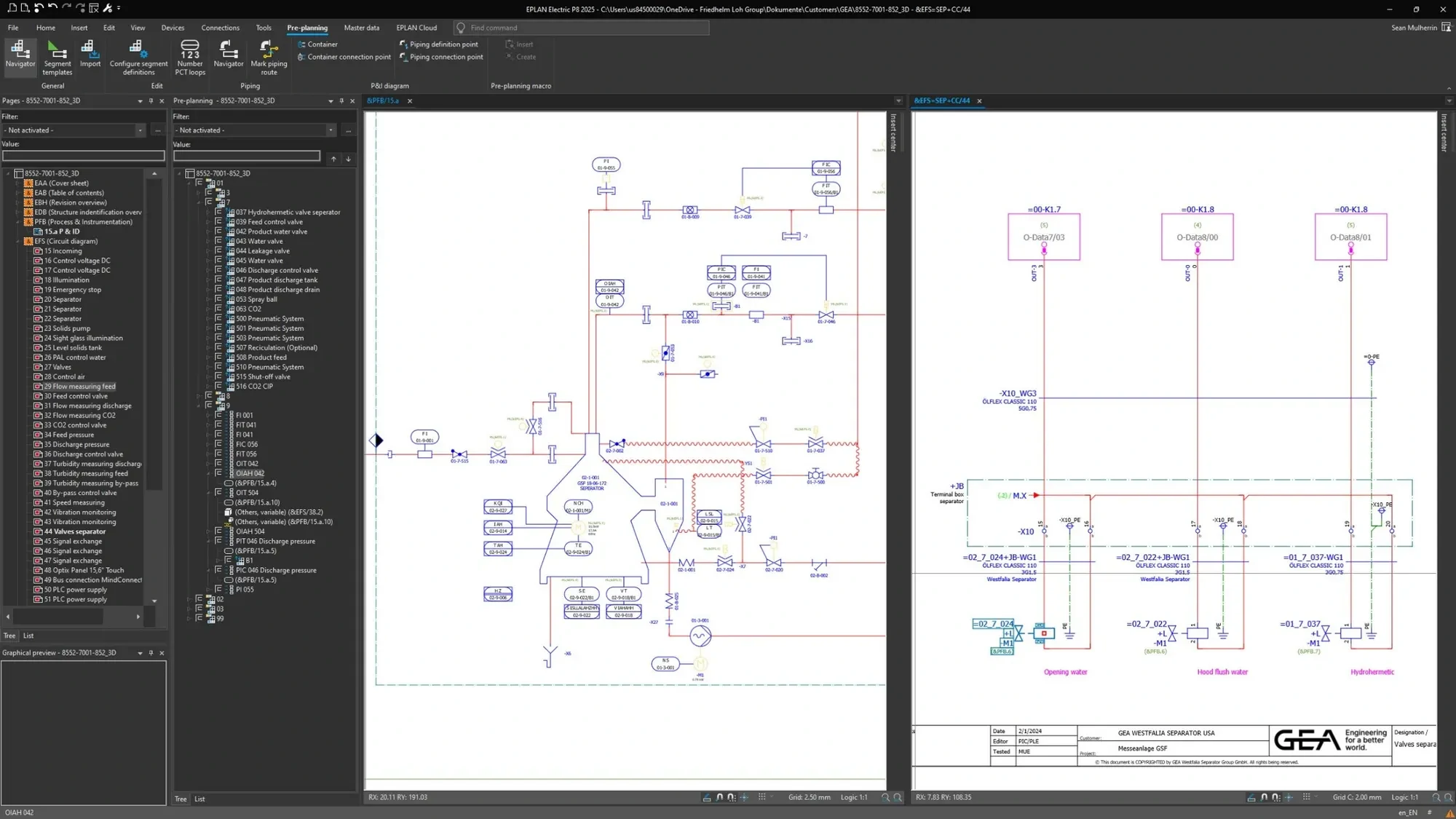

در این فرآیند، اطلاعات موردنیاز مستقیماً از Eplan Preplanning استخراج میشود. این اطلاعات که از دیاگرامهای لولهکشی و ابزار دقیق (P&ID) به دست آمدهاند، از طریق رابط MTP به FactoryTalk Optix منتقل میشوند تا در صفحات گرافیکی و سیستمهای مانیتورینگ مورد استفاده قرار گیرند.
به این ترتیب، اطلاعات مهندسی بدون دوبارهکاری و با حفظ دقت، در تمام مراحل پروژه از طراحی تا بهرهبرداری در دسترس خواهند بود.
MTP چیست؟
MTP یا Module Type Package یک استاندارد باز و مستقل از تولیدکننده است که برای توصیف و تبادل اطلاعات ماژولهای فرآیندی توسعه یافته است.
هدف این استاندارد، ایجاد زبان مشترکی میان نرمافزارها و تجهیزات مختلف است تا اطلاعات بدون وابستگی به یک برند یا سازنده خاص بین سیستمهای گوناگون منتقل شوند.
امروزه MTP به یکی از استانداردهای مهم در صنعت تبدیل شده است، زیرا کارخانهها و خطوط تولید به سمت طراحی ماژولار (Modular Manufacturing) حرکت کردهاند.
نقش MTP در تولید ماژولار
در گذشته، طراحی کارخانهها بیشتر بهصورت یکپارچه انجام میشد، اما امروزه بسیاری از تولیدکنندگان از ماژولهای مستقل استفاده میکنند. این روش باعث میشود خطوط تولید با سرعت بیشتری توسعه یابند و در صورت نیاز، بتوان آنها را با کمترین هزینه و زمان برای محصولات یا فرآیندهای جدید تغییر داد.
استاندارد MTP نیز دقیقاً برای پشتیبانی از همین رویکرد توسعه یافته است. با استفاده از این استاندارد، هر ماژول اطلاعات عملکردی و کنترلی خود را در قالبی استاندارد در اختیار سایر سیستمها قرار میدهد و یکپارچهسازی تجهیزات بسیار سادهتر میشود.
GEA و استفاده از معماری ماژولار
شرکت GEA نیز در طراحی سانتریفیوژهای خود از همین رویکرد استفاده کرده است. این شرکت با بهرهگیری از Eplan و استاندارد MTP، اطلاعات مهندسی را بهصورت یکپارچه مدیریت کرده و امکان اتصال آسان تجهیزات به سایر سیستمهای اتوماسیون را فراهم کرده است.
این رویکرد باعث میشود طراحی، توسعه، راهاندازی و حتی ارتقای تجهیزات صنعتی با سرعت بیشتر، هزینه کمتر و انعطافپذیری بالاتری انجام شود.
مزایای استفاده از MTP در Eplan
استفاده از استاندارد MTP در پروژههای مهندسی مزایای متعددی دارد، از جمله:
- انتقال استاندارد و اتومات اطلاعات بین نرمافزارهای مختلف
- حذف ورود مجدد دادهها و کاهش خطاهای انسانی
- استفاده از اطلاعات مهندسی در سیستمهای مانیتورینگ و HMI
- افزایش یکپارچگی بین طراحی، اتوماسیون و بهرهبرداری
- پشتیبانی از معماری ماژولار در طراحی ماشینآلات و کارخانهها
- کاهش زمان راهاندازی و توسعه خطوط تولید
- افزایش انعطافپذیری در تغییر و توسعه تجهیزات صنعتی
به کمک Eplan و استاندارد MTP، اطلاعات مهندسی تنها یکبار ایجاد میشوند و در تمام مراحل پروژه، از طراحی و برنامهنویسی گرفته تا مانیتورینگ، بهرهبرداری و توسعه سیستم، بهصورت یکپارچه مورد استفاده قرار میگیرند.
سازگاری و یکپارچگی دادهها با Eplan
1. مدیریت یکپارچه اطلاعات در تمام مراحل پروژه
یکی از مهمترین مزایای Eplan، حفظ سازگاری و یکپارچگی دادهها در تمام مراحل طراحی، تولید، بهرهبرداری و نگهداری است. این نرمافزار با استفاده از پلتفرم مهندسی یکپارچه خود، اطلاعات پروژه را در یک محیط مشترک مدیریت میکند تا همه بخشهای سازمان به دادههایی دقیق، بهروز و هماهنگ دسترسی داشته باشند.
در این روش، اطلاعات تنها یکبار ایجاد میشوند و در تمام مراحل پروژه مورد استفاده قرار میگیرند؛ بنابراین از ورود چندباره دادهها، مغایرت اطلاعات و خطاهای ناشی از استفاده از نسخههای مختلف جلوگیری میشود.
2. دسترسی آسان به اطلاعات از طریق فضای ابری
Eplan این رویکرد را با استفاده از فناوری رایانش ابری (Cloud) تکمیل کرده است. تمامی اطلاعات پروژه در فضای ابری ذخیره میشوند و کاربران مجاز میتوانند در هر زمان و از هر مکان به جدیدترین اطلاعات دسترسی داشته باشند.
برای شرکت GEA، این قابلیت مزیت مهمی ایجاد کرده است. مهندسان این شرکت تنها با اسکن یک کد QR میتوانند به مستندات، نقشهها و اطلاعات فنی پروژه بهصورت آنلاین دسترسی پیدا کنند. این روش، مدیریت اطلاعات را بسیار سادهتر کرده و زمان موردنیاز برای جستجوی اسناد را به حداقل میرساند.
3. افزایش سرعت، دقت و بهرهوری
یکپارچهسازی دادهها در Eplan باعث میشود اطلاعات همیشه بهروز، قابل اعتماد و در دسترس باشند. این موضوع نهتنها فرآیند طراحی را بهبود میدهد، بلکه در مراحل نصب، راهاندازی، تعمیرات و نگهداری نیز سرعت و دقت کار را افزایش میدهد.
برای مهندسی ماشینآلات پیشرفته و پیچیدهای مانند تجهیزات تولیدی GEA، دسترسی سریع به اطلاعات صحیح اهمیت بسیار زیادی دارد. به همین دلیل، استفاده از Eplan به شرکتها کمک میکند تا مدیریت پروژههای صنعتی را سادهتر، هوشمندتر و کارآمدتر انجام دهند.
مزایای یکپارچگی دادهها با Eplan
- مدیریت اطلاعات در یک پلتفرم واحد
- حفظ سازگاری و بهروز بودن دادهها در تمام مراحل پروژه
- دسترسی آنلاین به اطلاعات از طریق فضای ابری
- مشاهده سریع مستندات با استفاده از کد QR
- کاهش خطاهای ناشی از ورود چندباره اطلاعات
- افزایش سرعت طراحی، نگهداری و عیبیابی
- بهبود همکاری میان تیمهای مهندسی، تولید و خدمات
- افزایش بهرهوری و کاهش هزینههای مدیریت پروژه
با استفاده از Eplan، اطلاعات پروژه همیشه دقیق، هماهنگ و در دسترس باقی میمانند؛ موضوعی که نقش مهمی در افزایش کیفیت، سرعت اجرا و موفقیت پروژههای مهندسی و ماشینسازی دارد.
