مقیاسپذیری تولید سری ماشینآلات با EPLAN
تولیدکنندگان ماشینآلات در صنایعی مانند صنایع غذایی، نوشیدنی و داروسازی همواره با چالشهای متعددی روبهرو هستند. این صنایع علاوه بر اینکه به کیفیت و دقت بسیار بالا نیاز دارند، انتظار دارند ماشینآلات سفارشی در کوتاهترین زمان ممکن طراحی، تولید و تحویل شوند.
از سوی دیگر، هماهنگی بین بخشهای مختلف مانند طراحی برق، طراحی مکانیک و تولید، فرآیندی پیچیده است. اگر این هماهنگی بهدرستی انجام نشود، زمان اجرای پروژه افزایش یافته و احتمال بروز خطا نیز بیشتر خواهد شد.
راهکارهای یکپارچه EPLAN با اتصال تمام مراحل طراحی و تولید، این چالشها را برطرف کرده و فرآیند ساخت ماشینآلات را سریعتر، دقیقتر و هوشمندتر میکنند.
چرا ابزارهای مهندسی سنتی دیگر پاسخگو نیستند؟
در بسیاری از شرکتها، هر بخش از فرآیند طراحی با نرمافزار جداگانهای انجام میشود. برای مثال، طراحی مدارهای الکتریکی، طراحی مکانیکی و برنامهریزی تولید هرکدام در یک محیط مستقل انجام میشوند. این موضوع باعث میشود اطلاعات بین بخشها بهصورت دستی منتقل شوند و احتمال بروز خطا افزایش یابد.
در چنین شرایطی، مهندسان مجبور هستند بارها اسنادی مانند:
- لیست قطعات (BOM)
- لیست سیمها و کابلها
- مدارک فنی و مستندات پروژه
را بهصورت دستی بهروزرسانی کنند.
همچنین برای بررسی مسیر کابلها و دستهسیمها (Harness)، در بسیاری از پروژهها هنوز به ساخت نمونه اولیه فیزیکی نیاز است که این موضوع هزینه و زمان پروژه را افزایش میدهد.
از طرف دیگر، تیم مونتاژ معمولاً از فایلهای PDF یا دستورالعملهای چاپی استفاده میکند. با هر تغییر در طراحی، این اسناد بهسرعت قدیمی شده و احتمال اشتباه در تولید بیشتر میشود.
نتیجه این فرآیندهای سنتی عبارت است از:
- افزایش زمان طراحی و تولید
- بالا رفتن هزینههای پروژه
- افزایش احتمال خطا
- کاهش بهرهوری در تولید سری ماشینآلات
EPLAN Electric P8 چگونه این مشکلات را برطرف میکند؟
EPLAN Electric P8 با اتوماتسازی فرآیند طراحی برق، بسیاری از فعالیتهای تکراری را حذف میکند و ارتباط بین بخشهای مختلف پروژه را بهبود میبخشد.
در این نرمافزار، مهندسان تنها یکبار اطلاعات پروژه را وارد میکنند و سیستم بهصورت اتومات مدارهای الکتریکی، لیست قطعات (BOM)، لیست کابلها، گزارشها و سایر مستندات موردنیاز را تولید میکند.
این موضوع علاوه بر صرفهجویی در زمان، احتمال بروز خطاهای انسانی را نیز به میزان قابلتوجهی کاهش میدهد.
مدیریت آسان نسخههای مختلف ماشینآلات
یکی از قابلیتهای مهم EPLAN Electric P8، مدیریت نسخهها و اشکال مختلف یک ماشین است.
در بسیاری از پروژهها، یک ماشین در مدلها یا پیکربندیهای مختلف تولید میشود. در روشهای سنتی، مهندسان باید برای هر نسخه، طراحی را از ابتدا انجام دهند؛ اما در EPLAN میتوان تنها با اعمال تغییرات موردنیاز، نسخه جدید را از روی طراحی اصلی ایجاد کرد.
این قابلیت، بهویژه در تولید و طراحی ماشینآلات با EPLAN، باعث صرفهجویی قابلتوجهی در زمان و هزینه میشود.
افزایش سرعت، دقت و کیفیت در تولید ماشینآلات
با استفاده از EPLAN Electric P8، تمامی اطلاعات پروژه در یک پایگاه داده واحد مدیریت میشوند. این یکپارچگی باعث میشود همه اعضای تیم همیشه به جدیدترین اطلاعات دسترسی داشته باشند و از استفاده از نسخههای قدیمی اسناد جلوگیری شود.
در نتیجه، شرکتهای ماشینسازی میتوانند:
- زمان طراحی پروژهها را کاهش دهند.
- خطاهای مهندسی را به حداقل برسانند.
- کیفیت مستندات فنی را افزایش دهند.
- سرعت تولید را بیشتر کنند.
- محصولات خود را با دقت و کیفیت بالاتر به بازار عرضه کنند.
به همین دلیل، EPLAN Electric P8 به یکی از مهمترین ابزارهای مهندسی برق در تولید و طراحی ماشینآلات با EPLAN تبدیل شده و به شرکتها کمک میکند تا در بازار رقابتی امروز، سریعتر، دقیقتر و با بهرهوری بالاتر فعالیت کنند.
طراحی دسته سیم با EPLAN Harness proD
طراحی دسته سیم (Harness) یکی از حساسترین و زمانبرترین مراحل در ساخت ماشینآلات صنعتی است. در بسیاری از روشهای سنتی، مهندسان باید طراحیهای دوبعدی و سهبعدی را بهصورت جداگانه انجام دهند و برای اطمینان از صحت مسیر کابلها، چندین بار اطلاعات را بررسی و اصلاح کنند. این فرآیند علاوه بر افزایش زمان طراحی، احتمال بروز خطا را نیز بیشتر میکند.

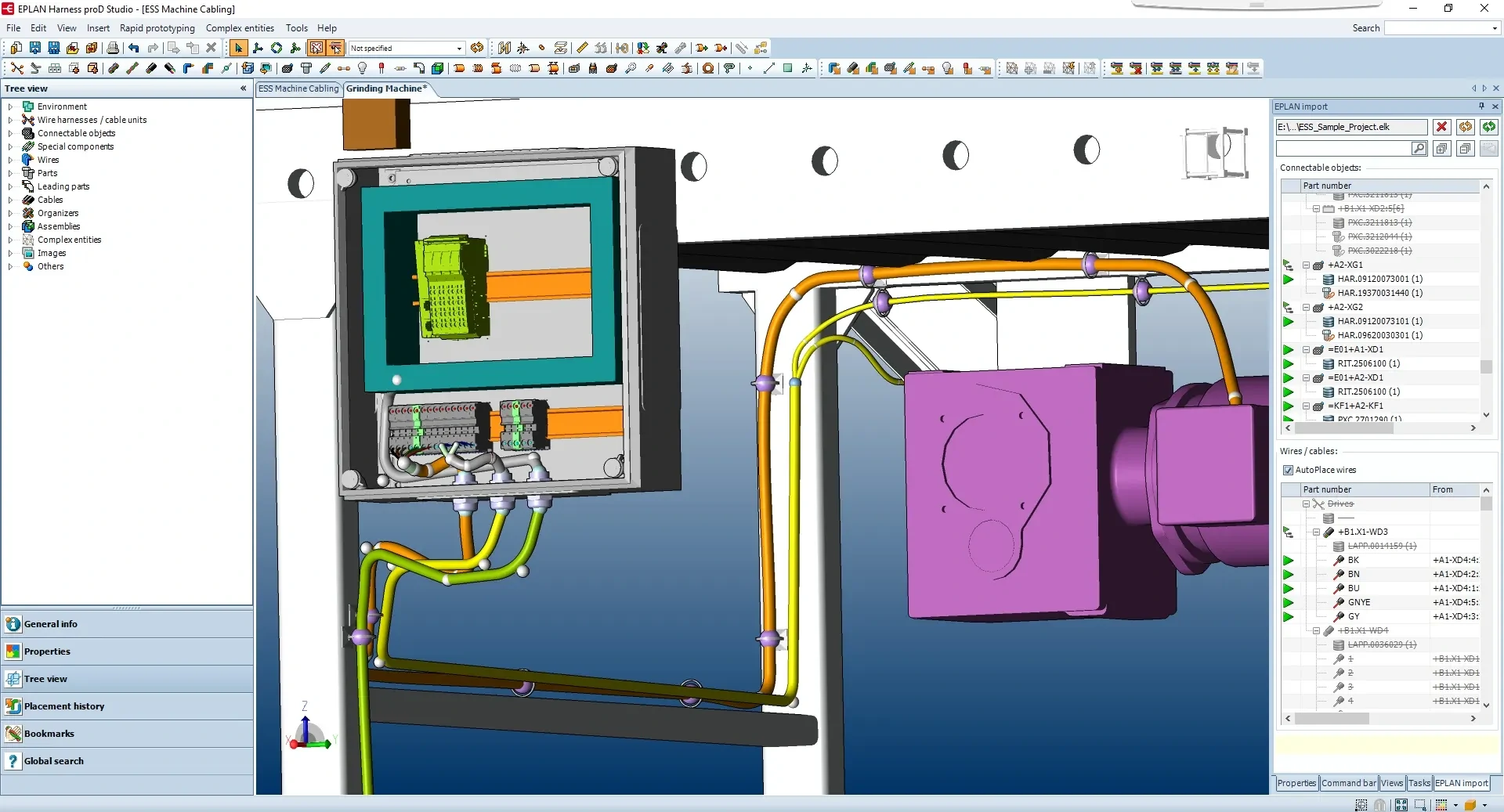

EPLAN Harness proD این چالش را با ایجاد ارتباط مستقیم بین طراحی الکتریکی و مدل سهبعدی مکانیکی برطرف میکند. در این نرمافزار، مهندسان میتوانند مسیر دسته سیمها را مستقیماً روی مدل سهبعدی ماشین طراحی کنند، در حالی که تمامی اطلاعات بهصورت اتومات با شماتیکهای الکتریکی همگامسازی میشود.
طراحی دقیقتر بدون نیاز به نمونه اولیه
یکی از مهمترین مزایای EPLAN Harness proD، حذف نیاز به ساخت نمونههای اولیه فیزیکی برای بررسی مسیر کابلها است. همچنین محاسبه طول سیمها و کابلها بهصورت اتومات انجام میشود و دیگر نیازی به اندازهگیریهای دستی نیست.
این قابلیتها باعث میشوند:
- دقت طراحی harness proD افزایش پیدا کند.
- مصرف کابل و مواد اولیه کاهش یابد.
- خطاهای ناشی از محاسبات دستی حذف شوند.
- زمان طراحی و تولید کوتاهتر شود.
تولید اتومات مستندات ساخت harness proD
پس از تکمیل طراحی، EPLAN Harness proD بهصورت اتومات نقشههای ساخت، طرحهای مسطح (Flattened Harness Layout) و اطلاعات موردنیاز برای تولید را ایجاد میکند. این مستندات با دقت بالا در اختیار تیم تولید قرار میگیرند و فرآیند ساخت دسته سیم را سادهتر و سریعتر میکنند.
افزایش کیفیت و تکرارپذیری در تولید سری ماشینآلات
در شرکتهایی که یک ماشین را در تیراژ بالا یا در نسخههای مختلف تولید میکنند، یکپارچگی اطلاعات اهمیت بسیار زیادی دارد. EPLAN Harness proD با استفاده از یک پایگاه داده واحد، این اطمینان را ایجاد میکند که تمامی دسته سیمها مطابق با طراحی اصلی تولید شوند.
در نتیجه، تولیدکنندگان میتوانند:
- کیفیت ساخت را در تمام محصولات حفظ کنند.
- دوبارهکاری و هزینههای ناشی از خطا را کاهش دهند.
- سرعت تولید را افزایش دهند.
- فرآیند تولید سری ماشینآلات را استاندارد و تکرارپذیر کنند.
به همین دلیل، EPLAN Harness proD یکی از ابزارهای کلیدی برای طراحی حرفهای دسته سیم در ماشینآلات صنعتی محسوب میشود و نقش مهمی در افزایش دقت، کاهش هزینهها و بهبود بهرهوری خطوط تولید ایفا میکند.
تولید هوشمند با EPLAN Smart Production
در بسیاری از پروژههای ماشینسازی، مرحله مونتاژ و سیمکشی یکی از بخشهایی است که بیشترین زمان و هزینه را به خود اختصاص میدهد. در روشهای سنتی، تکنسینها معمولاً از نقشههای چاپی یا فایلهای PDF ثابت برای مونتاژ استفاده میکنند. اما با هر تغییر در طراحی، این اسناد بهسرعت قدیمی میشوند و احتمال بروز خطا در فرآیند تولید افزایش مییابد.
EPLAN Smart Production این مشکل را با ایجاد ارتباط مستقیم بین واحد مهندسی و کارگاه تولید برطرف میکند. این نرمافزار اطلاعات موردنیاز برای مونتاژ را مستقیماً از دوقلوی دیجیتال (Digital Twin) پروژه دریافت کرده و در قالب دستورالعملهای کاری دیجیتال در اختیار اپراتورها قرار میدهد.
راهنمای هوشمند برای مونتاژ و سیمکشی

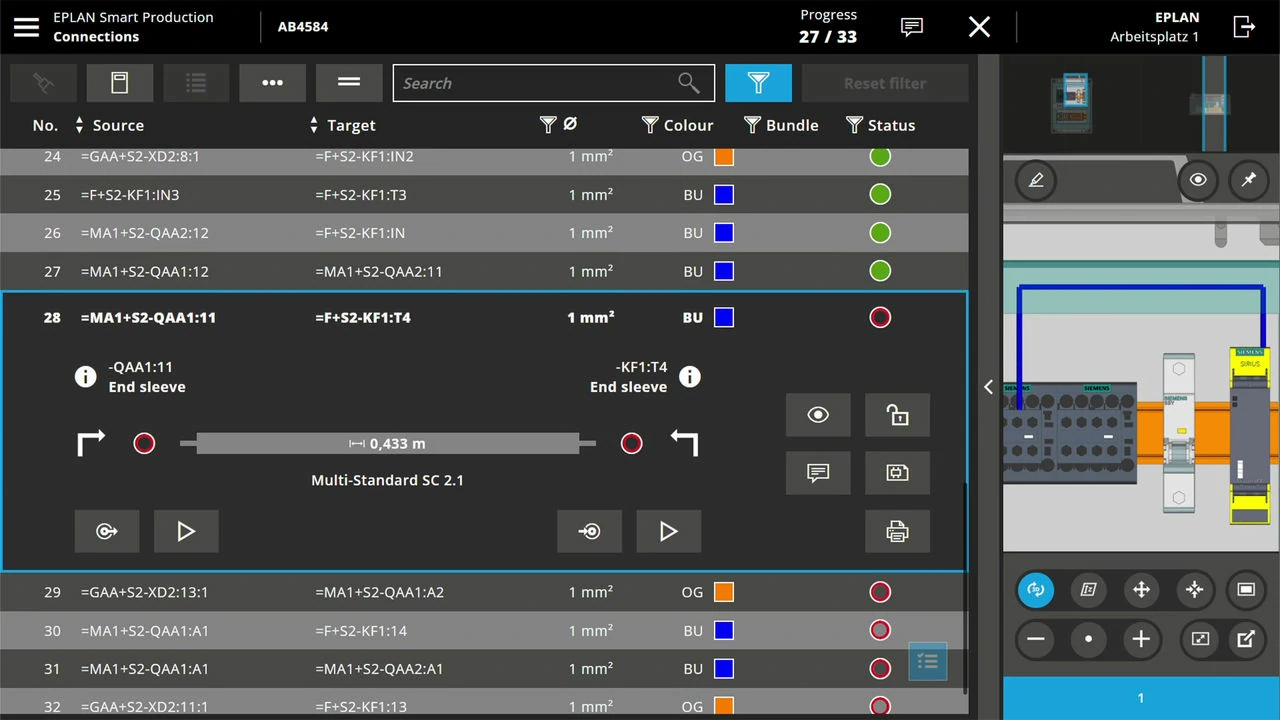

با استفاده از EPLAN Smart Production، تکنسینها به دستورالعملهای مرحلهبهمرحله برای نصب تجهیزات، سیمکشی و مونتاژ دسترسی دارند. این راهنماها شامل تصاویر، نمایشهای گرافیکی و ابعاد دقیق قطعات هستند و اجرای صحیح عملیات را بسیار سادهتر میکنند.
در نتیجه، وابستگی به نیروهای بسیار باتجربه کاهش یافته و حتی کارکنان جدید نیز میتوانند با سرعت و دقت بیشتری وظایف خود را انجام دهند. این موضوع علاوه بر افزایش کیفیت مونتاژ، احتمال بروز خطا در همان بار اول را نیز کاهش میدهد.
نظارت لحظهای بر فرآیند تولید

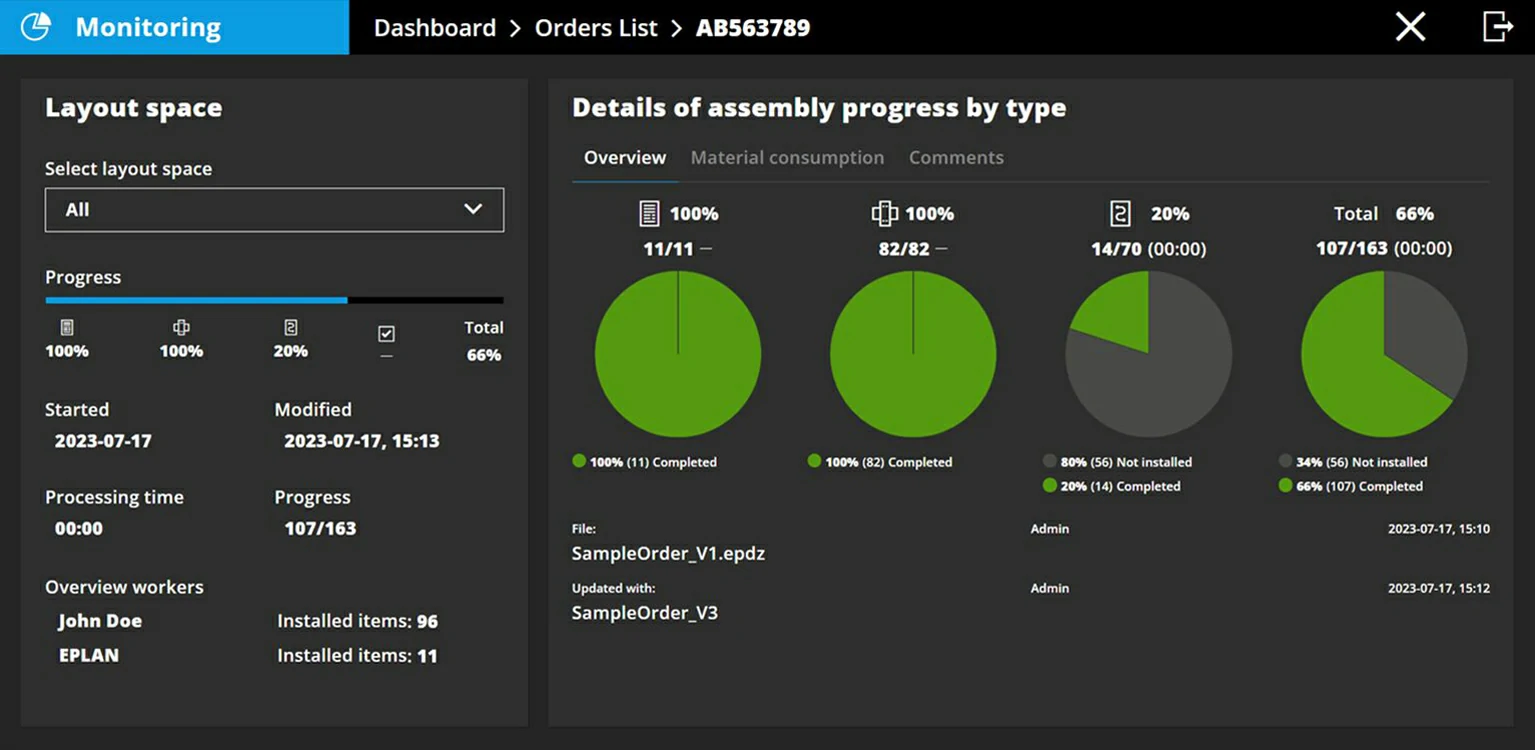

یکی دیگر از قابلیتهای مهم EPLAN Smart Production، ارائه داشبوردهای مدیریتی لحظهای است. مدیران تولید میتوانند از طریق این داشبوردها وضعیت پیشرفت پروژه، میزان انجام عملیات و گلوگاههای تولید را بهصورت آنلاین مشاهده کنند.
همچنین اگر تغییری در طراحی یا فرآیند تولید ایجاد شود، اطلاعات بهسرعت در اختیار تیم تولید قرار میگیرد و دیگر نیازی به توزیع مجدد نقشهها یا مستندات چاپی نخواهد بود.
هماهنگی کامل بین مهندسی و تولید
یکی از بزرگترین مزایای EPLAN Smart Production، حفظ هماهنگی کامل بین دادههای مهندسی و عملیات تولید است. این یکپارچگی باعث میشود تمامی بخشهای پروژه همواره از آخرین اطلاعات استفاده کنند و اختلاف بین طراحی و اجرا به حداقل برسد.
در نتیجه، شرکتهای ماشینسازی میتوانند:
- سرعت مونتاژ و سیمکشی را افزایش دهند.
- خطاهای تولید را کاهش دهند.
- تغییرات پروژه را سریعتر مدیریت کنند.
- بهرهوری خطوط تولید را بهبود ببخشند.
- شفافیت بیشتری در فرآیند تولید ایجاد کنند.
EPLAN Smart Production با دیجیتالی کردن فرآیند مونتاژ، حلقه ارتباطی بین مهندسی و تولید را تکمیل میکند و به تولیدکنندگان کمک میکند تا ماشینآلات را با سرعت بیشتر، کیفیت بالاتر و هزینه کمتر تولید کنند.
workflow سنتی در طراحی و تولید ماشینآلات
در بسیاری از شرکتهای ماشینسازی، فرآیند طراحی، مستندسازی و تولید هنوز بهصورت سنتی و با استفاده از نرمافزارهای مجزا انجام میشود. در این روش، مهندسان باید نقشههای الکتریکی را بهصورت دستی تهیه کنند، لیست قطعات (BOM) و سایر مستندات را بارها بهروزرسانی کنند و برای هر تغییر، اصلاحات متعددی را در فایلهای مختلف اعمال کنند.
همچنین طراحی دستهسیمها معمولاً با استفاده از ابزارهای جداگانه دوبعدی و سهبعدی انجام میشود و برای اطمینان از صحت مسیر کابلها، به ساخت نمونههای اولیه و اندازهگیریهای دستی نیاز است.
در مرحله تولید نیز تکنسینها اغلب از نقشههای چاپی یا فایلهای PDF استفاده میکنند که با کوچکترین تغییر در پروژه، بهسرعت منسوخ میشوند. این فرآیندها علاوه بر افزایش زمان و هزینه، احتمال بروز خطا و دوبارهکاری را نیز بالا میبرند.
workflow یکپارچه با EPLAN
EPLAN با ایجاد یک محیط یکپارچه، تمام این مراحل را به یکدیگر متصل میکند. در این سیستم، طراحی شماتیکهای الکتریکی، تولید لیست قطعات (BOM)، مستندات فنی و گزارشها بهصورت اتومات انجام میشود و مدیریت نسخههای مختلف ماشین نیز بسیار سادهتر خواهد بود.
در بخش طراحی دستهسیم، EPLAN Harness proD امکان مسیریابی مستقیم روی مدل سهبعدی را فراهم میکند، طول سیمها را بهصورت اتومات محاسبه کرده و نقشههای ساخت را بدون نیاز به اندازهگیریهای دستی تولید میکند.
همچنین EPLAN Smart Production اطلاعات پروژه را مستقیماً از دوقلوی دیجیتال در اختیار تیم تولید قرار میدهد و با ارائه دستورالعملهای دیجیتال و تعاملی، فرآیند مونتاژ و سیمکشی را سریعتر و دقیقتر میکند.
از سوی دیگر، هرگونه تغییر در طراحی تنها یکبار اعمال میشود و بهصورت اتومات در تمامی نقشهها، گزارشها و مستندات پروژه بهروزرسانی خواهد شد.
مزایای استفاده از EPLAN
در نتیجه، استفاده از EPLAN باعث کاهش فعالیتهای تکراری، افزایش دقت مهندسی، تسریع فرآیند طراحی و تولید و بهبود هماهنگی میان واحدهای مختلف سازمان میشود. این نرمافزار با ایجاد یک رشته دیجیتال از مرحله طراحی تا تولید، تمامی اطلاعات پروژه را بهصورت یکپارچه مدیریت میکند و به شرکتهای ماشینسازی کمک میکند تا در تولید و طراحی ماشینآلات با EPLAN، محصولات خود را با کیفیت بالاتر، هزینه کمتر و سرعت بیشتر تولید کنند.
این یکپارچگی نهتنها خطاها و دوبارهکاریها را کاهش میدهد، بلکه مزیت رقابتی قابلتوجهی برای تولیدکنندگان در صنایع حساس و استانداردمحور مانند صنایع غذایی، دارویی و خودروسازی ایجاد میکند.
