درجه حفاظت IP تابلو برق فشار ضعیف
IP تابلو برق فشار ضعیف
کد IP نشاندهنده میزان نفوذناپذیری تابلو برق در برابر دو عامل اصلی است (طبق استاندارد IEC 60529):

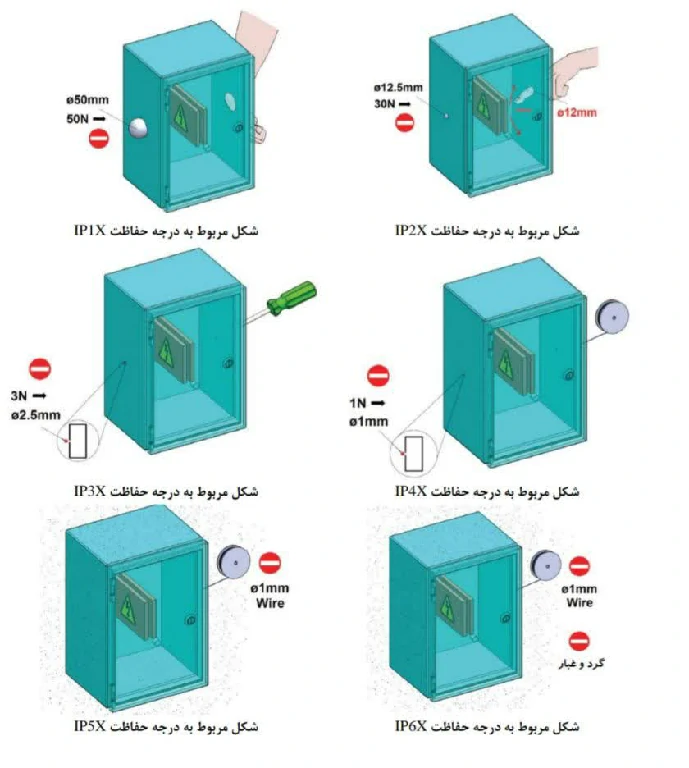

1. عدد اول: مقاومت در برابر ورود اجسام جامد و گردوغبار (و همچنین جلوگیری از تماس دست با قطعات برقدار).

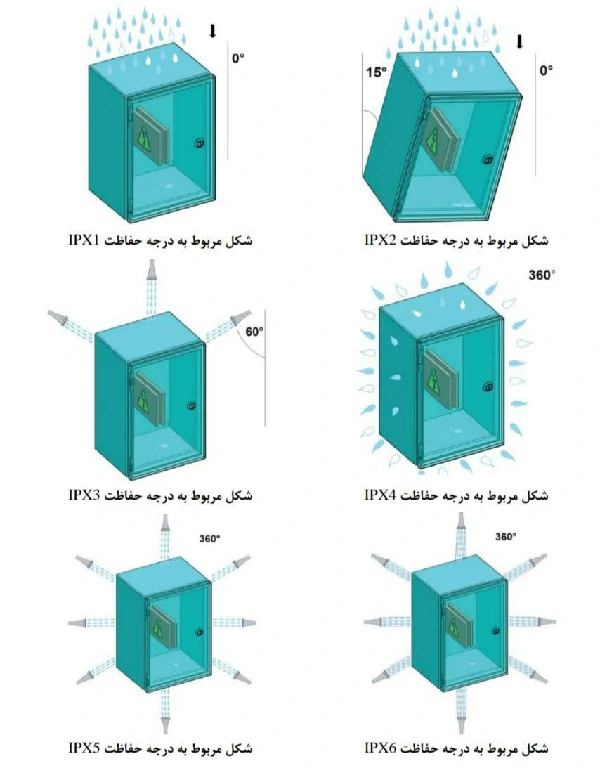

2. عدد دوم: مقاومت در برابر نفوذ آب و مایعات.
1. حفاظت تابلوهای فشار ضعیف در برابر ضربه مکانیکی
علاوه بر نفوذ، مقاومت فیزیکی بدنه در برابر ضربات مکانیکی (مثل برخورد ابزار یا اشیاء سنگین) با کد IK و طبق استاندارد IEC 62262 سنجیده میشود.
2. قوانین مهم در انتخاب IP تابلو برق
- حداقل حفاظت داخلی: تابلویی که در فضای بسته نصب میشود، باید حداقل IP 2X باشد (یعنی جسمی بزرگتر از ۱۲.۵ میلیمتر مثل انگشت دست نتواند وارد آن شود).
- حفاظت در برابر تماس (Dead Front): اگر جلوی تابلو پوشیده است، باید حداقل کد IP XXB را داشته باشد تا ایمنی اپراتور هنگام کار تضمین شود.
- نصب در فضای باز (Outdoor): عدد دوم (مقاومت در برابر آب) باید حداقل ۳ باشد (مثل IP 43 یا IP 54). این یعنی تابلو باید در برابر باران مقاوم باشد.
- گاهی علاوه بر کد IP، استفاده از تجهیزات جانبی مثل سقف بارانگیر یا سایهبان برای محافظت در برابر شرایط جوی الزامی است.
- گاهی یک تابلو در بخشهای مختلف، حفاظت متفاوتی دارد. در این صورت سازنده باید برای هر بخش کد جداگانه بدهد. مثال: ممکن است بخش کلیدزنی که اپراتور با آن در تماس است IP 44 باشد، اما بخش پشتی تابلو که دسترسی محدودی دارد IP 00 (بدون حفاظت) در نظر گرفته شود.
3. حفظ درجه حفاظت در قطعات متحرک
در محیطهایی که رطوبت بالاست یا دما مدام تغییر میکند (مثل فضاهای باز)، ممکن است داخل تابلو «عرق» کند یا بخار آب بنشیند که بسیار خطرناک است. برای جلوگیری از این اتفاق:
- از روشهایی مثل تهویه هوا (Ventilation)، گرمکنهای داخلی (Heaters) یا هواکشها استفاده میشود تا هوای داخل خشک بماند.
- استفاده از این تجهیزات (مثل زدن سوراخ برای هواکش) نباید باعث شود درجه حفاظت (IP) تابلو پایین بیاید. یعنی هواکش هم باید فیلتر و حفاظ مناسب داشته باشد.
درجه حفاظتی که روی پلاک تابلو نوشته شده (مثلاً IP54)، معمولاً برای زمانی است که تمام قطعات متحرک (مثل کلیدهای کشویی) سر جای خودشان و در وضعیت متصل هستند.
اگر یک قطعه کشویی را برای تعمیر بیرون بیاوریم و جای آن در بدنه تابلو باز بماند، دیگر آن IP قبلی برقرار نیست و خطر برقگرفتگی یا ورود اشیاء زیاد میشود.
در این شرایط باید طبق دستورالعمل سازنده عمل کرد. مثلاً از درپوشهای موقت استفاده کرد یا با توافق بین تکنسین و سازنده، تدابیر ایمنی خاصی (مثل حصارکشی موقت) در نظر گرفت.
