رنگبندی سیمهای برق | مطابق با استاندارد IEC 60446

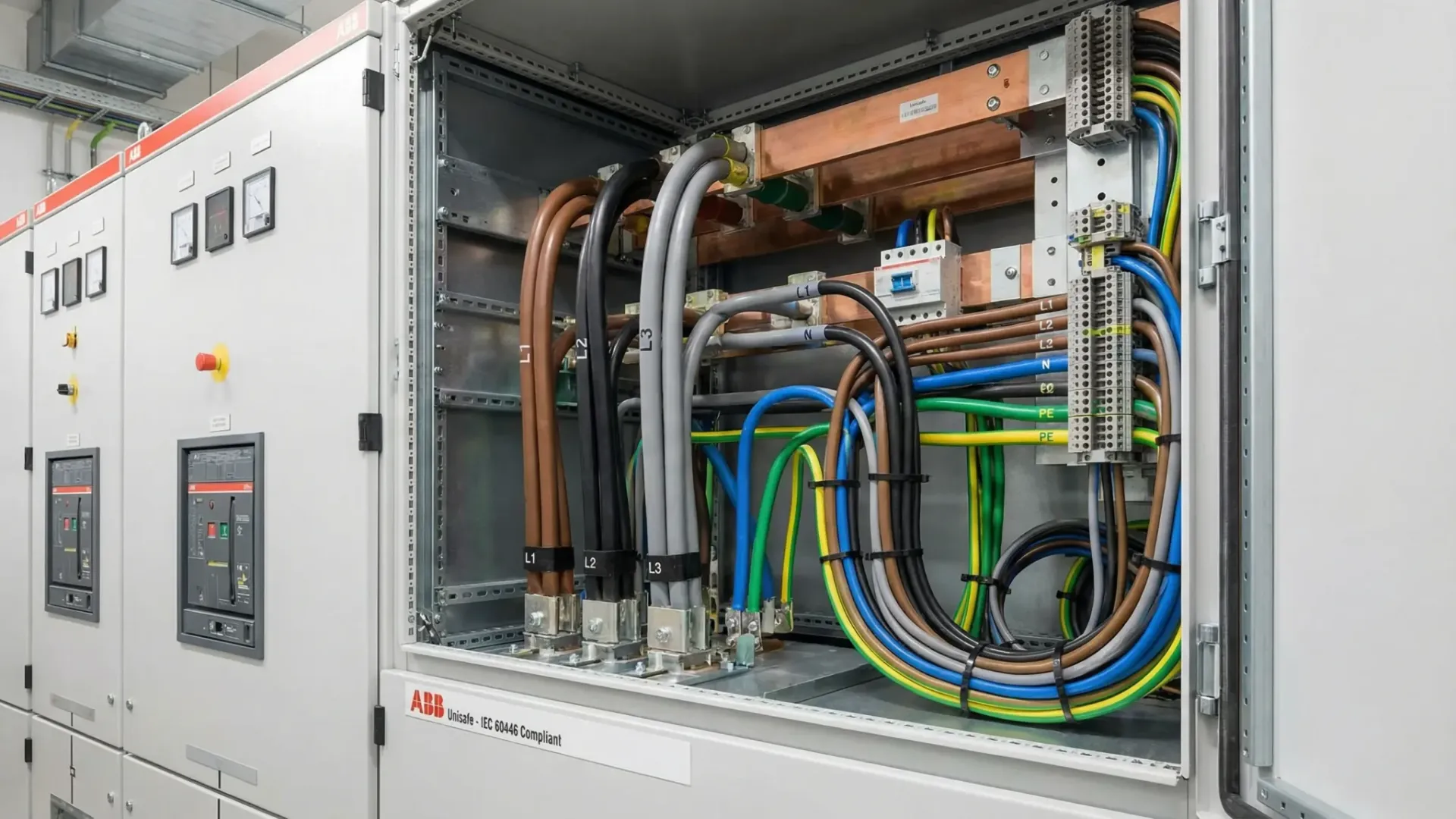

اهمیت رنگبندی سیمهای برق
رنگبندی سیمهای برق یک استاندارد ایمنی بسیار مهم است که باعث میشود هنگام نصب، تعمیر یا عیبیابی مدارهای الکتریکی، ماهیت هر سیم بدون آزمون و خطا مشخص باشد.
هر رنگ نشاندهندهٔ یک نقش مشخص است؛ مثلاً سیم فاز، نول و ارت با رنگهای متفاوت مشخص میشوند تا از اتصال اشتباه، برقگرفتگی و آتشسوزی جلوگیری شود.
این استانداردها به برقکار کمک میکنند تا بداند کدام سیم حامل جریان است، کدام مسیر برگشت جریان را تشکیل میدهد و کدام برای حفاظت و تخلیهٔ بار ناخواسته استفاده میشود.
به همین دلیل، رنگبندی یک زبان مشترک برای متخصصان برق است و رعایتنکردن آن میتواند خطرات جدی ایجاد کند. در نتیجه، استاندارد بودن رنگ سیمها باعث افزایش ایمنی، سرعت در کار و کاهش خطای انسانی میشود.
آشنایی با استاندارد IEC 60446
وقتی صحبت از ایمنی در برق میشود، یکی از مهمترین چیزهایی که باید رعایت شود، استفاده از استانداردهای جهانی است. یکی از این استانداردها، IEC 60446 است که توسط سازمان بینالمللی الکتروتکنیک (IEC) تهیه شده.
این استاندارد مشخص میکند که چگونه باید سیمها و کابلها را با رنگ یا کدهای خاص علامتگذاری کنیم تا افراد بتوانند آنها را راحتتر بشناسند و اشتباه نکنند.
سازمان IEC یک نهاد جهانی است که کشورهای مختلف عضو آن هستند و با هم همکاری میکنند تا قوانین و استانداردهای مشترک برای تجهیزات برقی و الکترونیکی تدوین کنند. وقتی IEC یک استاندارد منتشر میکند، آن سند به عنوان یک راهنمای بینالمللی شناخته میشود و کشورها معمولاً آن را میپذیرند و در طراحی و ساخت تجهیزات از آن استفاده میکنند.
استاندارد IEC 60446 فقط یک داکیومنت فنی نیست؛ بلکه یک استاندارد پایه ایمنی محسوب میشود. یعنی وقتی مهندسان میخواهند برای یک تجهیز یا سیستم برقی استاندارد بنویسند، باید الزامات این سند را هم در نظر بگیرند.
! توجه توجه !
تمامی مطالب این مقاله بر اساس استاندارد بینالمللی IEC 60446 و مطابق با آخرین نسخه منتشرشده در سال 2007 تدوین شدهاند. در صورت انتشار نسخه جدیدی از این استاندارد، محتوای مقاله بهروزرسانی خواهد شد تا همواره با آخرین تغییرات و الزامات فنی هماهنگ باشد.
شناسایی رنگ بندی سیمهای برق
در نسخه جدید استاندارد IEC، دو بخش مهم اضافه شده که نقش کلیدی در افزایش ایمنی و سهولت کار با سیستمهای برق دارند.
اولین بخش با عنوان «شناسایی هادیها» (سیمهایی که جریان برق را منتقل میکنند) معرفی میشود. این بخش توضیح میدهد که چگونه باید از رنگها یا کدهای عددی و حروف استفاده کنیم تا سیمهای مختلف مثل فاز، نول و ارت بهدرستی از هم قابل تشخیص باشند.
این شناسایی دقیق باعث میشود هنگام نصب، تعمیر یا بررسی مدارها، اشتباهات کاهش یابد و ایمنی سیستم بالا برود. در واقع، این موضوع یکی از اصول پایهای برای طراحی و نگهداری مطمئن سیستمهای الکتریکی است.
ترکیب دو رنگ در سیمهای برق
بخش دوم مربوط به «استفاده از ترکیبات دو رنگ» در سیمهاست. در برخی کاربردهای خاص، برای اینکه سیمها بهتر از هم قابل تشخیص باشند، باید از سیمهایی با دو رنگ استفاده شود، مثلاً ترکیب سبز و زرد.
در این استاندارد دقیقاً مشخص میکند که چه ترکیبهایی مجاز هستند، نسبت هر رنگ در سیم چقدر باید باشد، و در چه شرایطی میتوان از آنها استفاده کرد. این دستورالعملها کمک میکنند تا سیمهای خاص با سیمهای معمولی مثل ارت اشتباه گرفته نشوند، بهویژه در محیطهایی مثل تابلوهای برق صنعتی یا تأسیسات بزرگ.
مفاهیم پایهای رنگبندی سیمهای برق
این استاندارد بینالمللی، قوانین کلی برای استفاده از رنگبندی سیمهای برق یا حروف الفبا و عددهای خاص برای شناسایی هادیها با هدف جلوگیری از ابهام و تضمین عملکرد ایمن ارائه میدهد.
این استاندارد بینالمللی مشخص میکند که برای شناسایی سیمها (هادیها) در سیستمهای برق، باید از چه رنگها یا کدهای عددی و حروفی استفاده شود. هدف اصلی این قوانین، جلوگیری از اشتباه در تشخیص سیمها و افزایش ایمنی در نصب، بهرهبرداری و تعمیر سیستمهای الکتریکی است.
برای اجرای درست این استاندارد، لازم است به چند داکیومنت مرجع مراجعه شود. از جمله مهمترین آنها میتوان به دو راهنمای زیر اشاره کرد:
- راهنمای IEC 104 که درباره نحوه تهیه و استفاده از استانداردهای ایمنی پایه و گروهی توضیح میدهد.
- راهنمای ISO/IEC 51 که به جنبههای ایمنی در طراحی استانداردها میپردازد و راهکارهایی برای در نظر گرفتن نکات ایمنی در تدوین آنها ارائه میدهد.
1. هادی اتصال عملیاتی (Functional bonding conductor)
هادی اتصال عملیاتی سیمی است که برای ایجاد اتصال بین بخشهای مختلف یک سیستم الکتریکی استفاده میشود تا همه آن بخشها از نظر ولتاژ در یک سطح قرار بگیرند. این نوع اتصال را «همپتانسیلسازی» مینامند. هدف از این کار، کاهش نویزهای الکتریکی، بهبود عملکرد تجهیزات و افزایش ایمنی در مدارهای کنترل یا سیستمهای حساس است.
2. هادی ارت عملیاتی (Functional earthing conductor)
هادی ارت عملیاتی سیمی است که برای اتصال بخشهایی از یک سیستم الکتریکی به زمین استفاده میشود، اما نه برای ایمنی در برابر برقگرفتگی، بلکه برای بهبود عملکرد سیستم. این نوع ارتکردن را «ارت عملیاتی» مینامند و معمولاً در مدارهای حساس، تجهیزات اندازهگیری یا سیستمهای کنترلی به کار میرود تا نویزهای الکتریکی کاهش یابد و عملکرد دستگاهها پایدارتر شود.
در ایالات متحده، به این نوع سیم Functional grounding conductor گفته میشود.
3. هادی خط (Line conductor)
هادی خط سیمی است که در حالت عادی حامل جریان برق است و در انتقال یا توزیع انرژی الکتریکی نقش دارد. این سیم جزو سیمهای فعال مدار است، اما با سیم نول فرق دارد و نباید با آنها اشتباه گرفته شود.
در گذشته، بستگی به نوع جریان، نامهای متفاوتی برای این سیم استفاده میشد:
- در مدارهای جریان متناوب (AC)، به آن سیم فاز گفته میشد.
- در مدارهای جریان مستقیم (DC)، نام سیم قطب برای آن رایج بود.
اما طبق استاندارد جدید، همه اینها تحت عنوان «هادی خط» شناخته میشوند تا هماهنگی و یکپارچگی در نامگذاری حفظ شود.
4. هادیهای خنثی
هادیهای خنثی سیمی است که از نظر الکتریکی به نقطه صفر یک منبع یا مدار (مثل ترانسفورماتور یا منبع تغذیه) وصل شده و در توزیع برق نقش دارد. این سیم معمولاً برای ایجاد تعادل ولتاژ بین بخشهای مختلف مدار استفاده میشود و به انتقال ایمن و پایدار انرژی کمک میکند. اصطلاحاً به این سیم، سیم نول میگویند.
رنگهای مجاز برای سیمهای برق
برای شناسایی هادیها، استفاده از رنگهای زیر مجاز است:
- مشکی
- قهوهای
- قرمز
- نارنجی
- زرد
- سبز
- آبی
- بنفش
- خاکستری
- سفید
- صورتی
- فیروزهای
محل استفاده از رنگبندی سیمهای برق برای شناسایی
برای اینکه سیمها (هادیها) بهدرستی شناخته شوند، باید از رنگبندی سیمها استفاده کنیم. این رنگبندی باید حتماً در محلهایی که سیم به تجهیزات وصل میشود (مثل ترمینالها) انجام شود. بهتر است در تمام طول سیم هم این رنگبندی وجود داشته باشد؛ مثلاً با استفاده از رنگ عایق سیم یا با چسبهای رنگی مخصوص.
این قانون مخصوص سیمهایی است که روکش ندارند (هادیهای لخت) و نمیتوان روی آنها همیشه رنگبندی گذاشت. در این حالت، باید حداقل در محل اتصال یا انتهای سیم، رنگبندی انجام شود تا نوع سیم مشخص باشد.
مواردی که رنگبندی سیمهای برق مورد نیاز نیست
در بعضی از موارد، لازم نیست سیمها (هادیها) با رنگ یا علامت خاصی شناخته شوند. این موارد شامل موارد زیر هستند:
- سیمهای متمرکز داخل کابلها (مثل کابلهایی که چند سیم بهصورت حلقهای در کنار هم دارند).
- غلافها یا زره کابلها، وقتی بهعنوان سیم حفاظتی استفاده میشوند.
- سیمهای بدون روکش (لخت) که نمیتوان روی آنها همیشه رنگ یا علامت گذاشت.
- قسمتهایی از تجهیزات فلزی که به سیستم زمین وصل میشوند و نقش سیم حفاظتی دارند.
- قسمتهایی از تجهیزات که فلزشان دیده میشود و بهعنوان سیم حفاظتی استفاده میشوند.
نکته آموزشی: اگر بخواهیم علامتهای اضافی مثل حروف یا عدد روی سیمها بزنیم، ایرادی ندارد؛ فقط باید مطمئن باشیم که رنگبندی اصلی همچنان واضح و قابلتشخیص باقی بماند.
رنگ سیم نول
در مدارهای برق که شامل سیم خنثی (Neutral) هستند، باید برای شناسایی این سیمها از رنگ آبی استفاده کنیم. این کار باعث میشود سیمهای برق بهراحتی قابل تشخیص باشند و احتمال اشتباه در اتصال یا تعمیرات کاهش پیدا کند.
برای اینکه رنگ آبی با رنگهای دیگر اشتباه گرفته نشود، بهتر است از نوعی آبی روشن یا کمرنگ استفاده شود که به آن “آبی روشن” (Light Blue) میگویند. این رنگ فقط باید برای سیمهای خنثی یا نول استفاده شود، مگر اینکه مطمئن باشیم هیچ ابهامی پیش نمیآید.
اگر در کل سیستم سیمکشی هیچ سیم خنثی نداشته باشد، میتوان از رنگ آبی برای کاربردهای دیگر استفاده کرد، اما نباید از آن برای سیمهای حفاظتی مثل ارت استفاده شود.
در مورد سیمهای لخت (بدون روکش) که بهعنوان سیم خنثی استفاده میشوند، باید آنها را به یکی از دو روش زیر رنگبندی کنیم:
یا تمام طول سیم را با رنگ آبی رنگ کنیم، یا در هر بخش قابلدسترسی از تابلو یا محفظه، یک نوار آبی با عرض ۱۵ تا ۱۰۰ میلیمتر روی سیم بچسبانیم.
نکته مهم دیگر این است که طبق استاندارد IEC 60079-11، رنگ آبی برای علامتگذاری تجهیزات مدارهای ایمنی مثل ترمینالها، Connection box، دوشاخهها و پریزها استفاده میشود. همچنین در برخی کشورها مثل آمریکا، کانادا و ژاپن، بهجای رنگ آبی، از رنگ سفید یا خاکستری برای شناسایی سیمهای خنثی یا نول استفاده میکنند.
رنگ هادیهای فاز

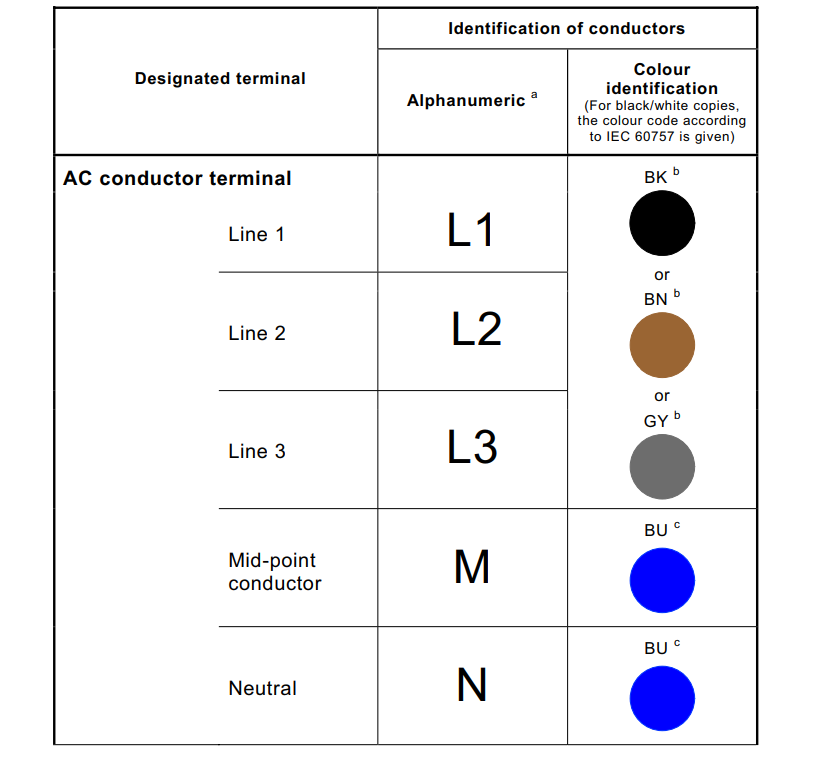

در مدارهای الکتریکی جریان متناوب (AC)، بهویژه در سیستمهای تکفاز و سهفاز، استفاده از رنگهای استاندارد برای شناسایی هادیهای فاز از اهمیت بالایی برخوردار است.
بر اساس توصیههای استاندارد، سه رنگ ترجیحی برای شناسایی هادیهای فاز عبارتند از:
- مشکی
- قهوهای
- خاکستری
در کشورهایی مثل ایالات متحده، کانادا و ژاپن، رنگبندی سیمهای برق نقش مهمی در شناسایی نوع سیمها دارند. یکی از این رنگها، خاکستری است. در این کشورها، رنگ خاکستری معمولاً بهعنوان جایگزینی برای رنگ آبی، برای شناسایی سیم خنثی استفاده میشود.
به همین دلیل، اگر احتمال اشتباه وجود داشته باشد، نباید از رنگ خاکستری برای سیمهای فاز استفاده شود؛ چون ممکن است باعث سردرگمی و خطر شود.
همچنین طبق استانداردهای این کشورها، رنگ خاکستری فقط باید برای شناسایی سیم خنثی به کار برود و استفاده از آن برای هر کاربرد دیگری مجاز نیست.
بر اساس استاندارد شماره ۶۳۱۰۲ دفتر استانداردهای وزارت نیرو در ایران با عنوان «رنگ و پوشش تجهیزات صنعت برق – رنگ ظاهری»، رنگهای مشخصشده برای خطوط سهفاز بهصورت زیر تعیین شدهاند:
- فاز R: قرمز
- فاز S: زرد
- فاز T: آبی آسمانی
رنگ هادی حفاظتی (PE)
در سیستمهای برق، برای اینکه هادیهای حفاظتی بهراحتی قابل شناسایی باشند، باید با ترکیب دو رنگ سبز و زرد مشخص شوند. این ترکیب رنگی تنها روش رسمی و استاندارد برای شناسایی هادی حفاظتی است و نباید برای هیچ کاربرد دیگری استفاده شود.
ترکیب رنگ سبز و زرد باید بهگونهای باشد که در هر ۱۵ میلیمتر از طول سیم، یکی از این رنگها حداقل ۳۰٪ و حداکثر ۷۰٪ سطح سیم را بپوشاند و رنگ دیگر باقیمانده سطح را.
اگر از سیمهای بدون روکش بهعنوان هادی حفاظتی استفاده میشود و قرار است رنگآمیزی شوند، باید در تمام طول سیم یا در هر محفظه یا نقطه قابل دسترس، با رنگ سبز و زرد مشخص شوند.
در کشورهایی مانند ایالات متحده، کانادا و ژاپن، بهجای ترکیب سبز و زرد، فقط رنگ سبز برای شناسایی هادی حفاظتی استفاده میشود.
شناسایی هادیها توسط حروف و اعداد
برای افزایش ایمنی در سیستمهای برق و جلوگیری از اشتباهات هنگام نصب یا تعمیر، فقط استفاده از رنگبندی سیمهای برق کافی نیست. باید هادیها (سیمها و کابلها) را علاوه بر رنگ، با کدهای ترکیبی از حروف و عدد (کدهای الفبایی/عددی یا Alphanumeric) نیز مشخص کنیم.

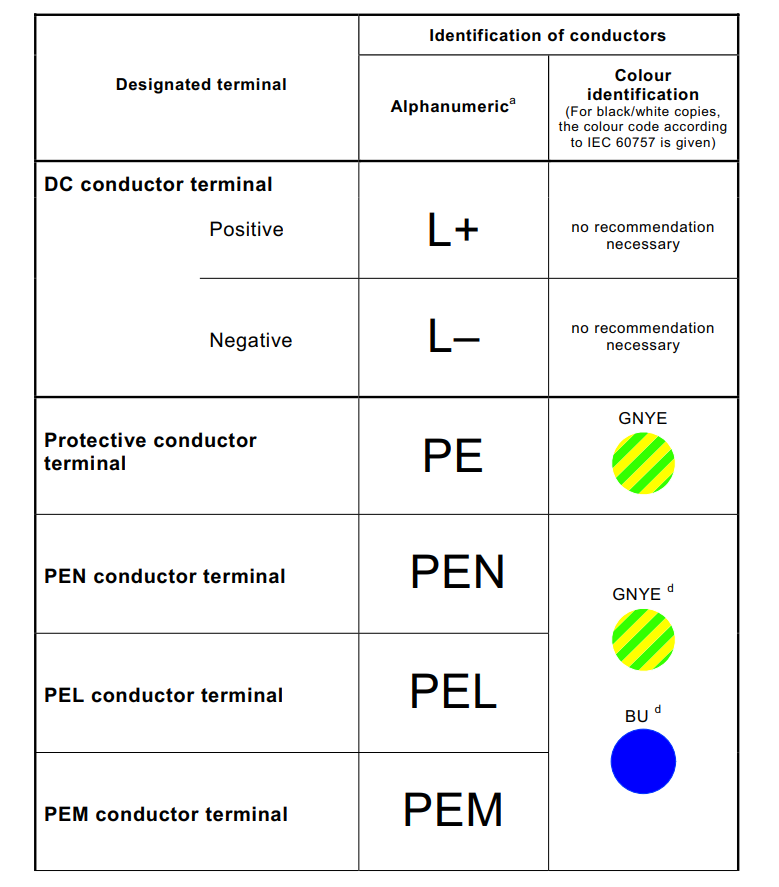

1. هادی خنثی (N)
برای اینکه سیم خنثی (Neutral) در مدارهای برق بهدرستی و بدون ابهام شناخته شود، باید همیشه با حرف ‘N’ مشخص شود.
2. هادی حفاظتی (PE)
در سیستمهای برق، برای اینکه سیم حفاظتی یا ارت بهدرستی شناخته شود، باید همیشه با کد ‘PE’ مشخص شود. این کد مخفف عبارت Protective Earth است و نشان میدهد که این سیم برای ایمنی و جلوگیری از برقگرفتگی استفاده میشود.
این نوع شناسایی فقط مخصوص سیمهای ارت معمولی نیست، بلکه برای هادی ارتینگ حفاظتی (یعنی سیمهایی که بدنه فلزی تجهیزات را به زمین وصل میکنند) هم بهکار میرود.
3. هادی PEN
در سیستمهای برق، هادیهای PEN سیمهایی هستند که همزمان نقش هادی حفاظتی (PE) و هادی خنثی (N) را ایفا میکنند. اگر این سیمها دارای روکش یا عایق باشند، باید بهگونهای علامتگذاری شوند که هر دو نقش آنها بهوضوح مشخص باشد. طبق استانداردها، دو روش برای علامتگذاری این نوع سیمها وجود دارد:
- روش اول: سیم در تمام طول خود با ترکیب رنگ سبز و زرد پوشانده شود، و در انتهای سیمها علامتگذاری آبی نیز اضافه شود.
- روش دوم: سیم در تمام طول خود به رنگ آبی باشد، و در انتهای سیمها علامتگذاری سبز و زرد اضافه شود.
هدف از این رنگبندی سیمهای برق این است که سیم PEN بهدرستی شناسایی شود و عملکرد حفاظتی و خنثی آن برای نصابها و بازرسان برق قابل تشخیص باشد.
انتخاب اینکه کدام روش در یک کشور استفاده شود، باید توسط کمیتههای فنی و استانداردهای ملی همان کشور تعیین شود. همچنین در برخی شرایط خاص، علامتگذاری آبی در انتهای سیمها میتواند حذف شود.
4. هادی PEL
PEL مخفف عبارت Protective Earth and Line است. این نوع هادی بهطور همزمان نقش هادی حفاظتی (PE) و هادی فاز (L) را ایفا میکند.
رنگ استاندارد هادی PEL معمولاً سبز و زرد راهراه است، اما بستگی به نقش دقیق آن در مدار، ممکن است رنگ متفاوتی داشته باشد.
5. هادی PEM
هادی PEM ترکیبی از وظایف حفاظتی، ارتینگ و خنثی است و در برخی سیستمهای خاص برق استفاده میشود. با این حال، در منابع معتبر و استانداردهای رایج، اصطلاح PEM بهندرت بهعنوان یک نوع هادی مستقل تعریف شده است و ممکن است با اشتباه تایپی یا برداشت نادرست از PEN یا PEL همراه باشد.
رنگ استاندارد برای هادی PEM معمولاً سبز و زرد راهراه است.

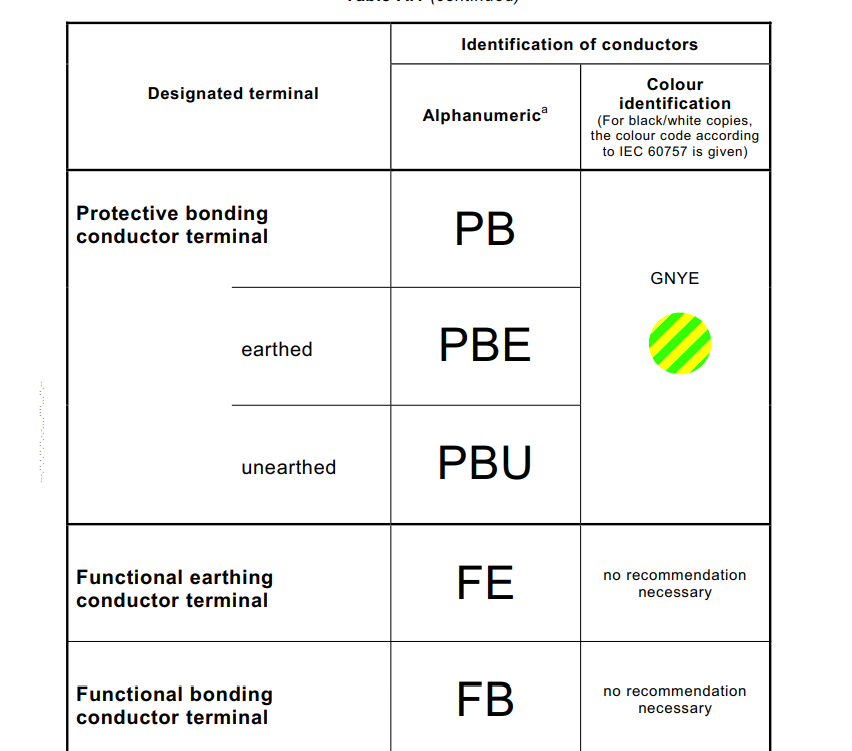

6. هادی اتصال حفاظتی (PB)
هادی PB معمولاً به عنوان مخفف “Protective Bonding” شناخته میشود و نقش آن همبندی حفاظتی بین اجزای فلزی در سیستمهای الکتریکی است.
این هادی PB که برای همبندی حفاظتی بین اجزای فلزی (مثل بدنه تابلو، لولهها، سازهها و تجهیزات فلزی) استفاده میشود، معمولاً همان ویژگیهای ظاهری هادی PE را دارد.
به همین دلیل:
• رنگ استاندارد آن سبز و زرد راهراه است.
7. هادی اتصال حفاظتی ارت شده
هادی PBE مخفف “Protective Bonding conductor Earthed” است و به سیمی گفته میشود که برای همبندی حفاظتی استفاده میشود و به زمین نیز متصل است.
8. هادی اتصال حفاظتی ارت نشده
هادی PBU مخفف عبارت Protective Bonding conductor Unearthed است و به سیمی گفته میشود که برای همبندی حفاظتی بین اجزای فلزی استفاده میشود، اما به زمین (ارت) متصل نیست.
9. هادی ارت عملیاتی
هادی ارت عملیاتی یا FE (Functional Earthing conductor) سیمی است که برای عملکرد صحیح تجهیزات الکتریکی، نه برای ایمنی، به زمین متصل میشود.
10. هادی اتصال عملیاتی
هادی FB مخفف “Functional Bonding” است و به سیمی گفته میشود که برای همبندی عملیاتی بین اجزای سیستم الکتریکی استفاده میشود، نه برای ایمنی.

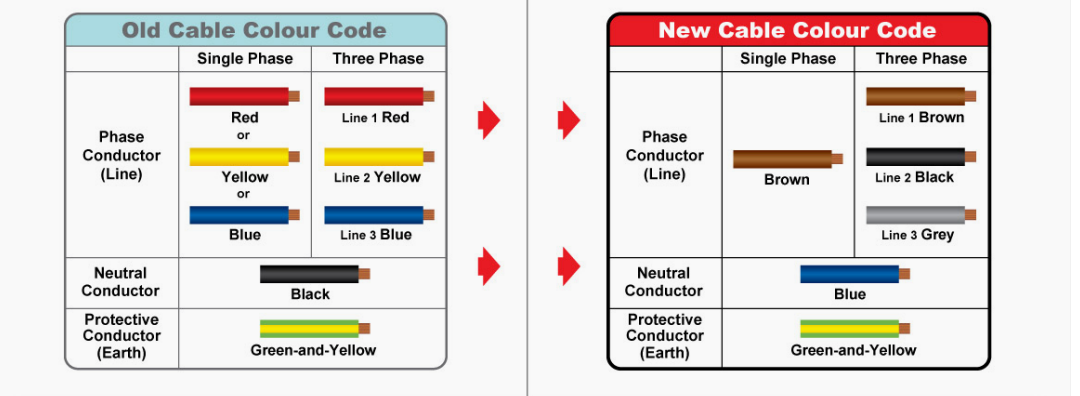

رنگبندی سیمهای برق کشورهای مختلف
| PE | N | L3 | L2 | L1 | کشور |
|---|---|---|---|---|---|
| سبز، سبز/زرد راهراه | سفید یا خاکستری | آبی | قرمز | سیاه | آمریکا |
| سبز | سفید | آبی | سیاه | قرمز | کانادا |
| سبز با نوار زرد راهراه | آبی | خاکستری | سیاه | قهوهای | اتحادیه اروپا |
| سبز با نوار زرد راهراه | مشکی | آبی | زرد | قرمز | انگلستان تا سال 2006 |
| سبز با نوار زرد راهراه | مشکی | آبی | زرد | قرمز | آفریقای جنوبی |
| سبز با نوار زرد راهراه | مشکی | آبی پر رنگ | سفید | قرمز | استرالیا |
| سبز با نوار زرد راهراه | مشکی | آبی | زرد | قرمز | چین |
| سبز با نور زرد راهراه | مشکی | آبی | زرد | قرمز | مالزی |
