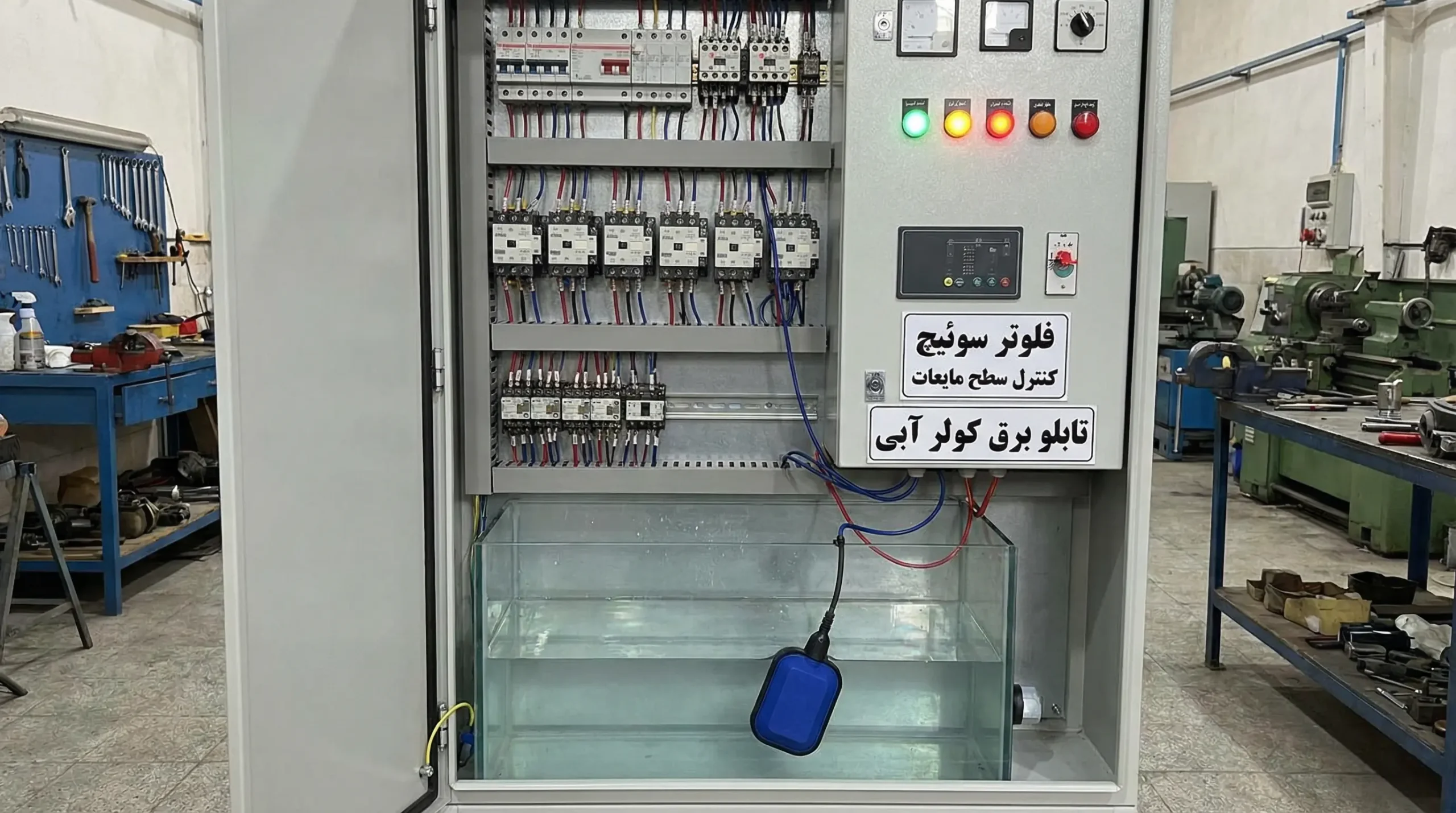

رله کنترل سطح مایعات (فلوتر سوئیچ) چیست؟
رله کنترل سطح چیست؟
رله کنترل سطح آب یا فلوتر سوئیچ، یک تجهیز الکترومکانیکی است که برای پایش و محافظت از سطح مایعات، بهویژه آب بهکار میرود. این تجهیز با بهرهگیری از مکانیزم شناوری (Float) یا پروبهای هدایتی، سطح مایع را تشخیص میدهد. از طریق کنتاکتهای داخلی خود، فرمان قطع یا وصل را به عملگرهایی مانند پمپ، شیر برقی ارسال میکند.
فلوتر سوئیچ یا رله کنترل سطح آب، یک تجهیز واسط بین حسگر و مدار قدرت است که سیگنال مکانیکی یا هدایتی حاصل از تغییر سطح مایع را به فرمان الکتریکی تبدیل میکند. این فرمان از طریق کنتاکتهای داخلی رله صادر میشود. امکان کنترل و حفاظت تجهیزات مختلفی مانند پمپها و شیرهای برقی را فراهم میسازد.
نحوه عملکرد رله کنترل سطح

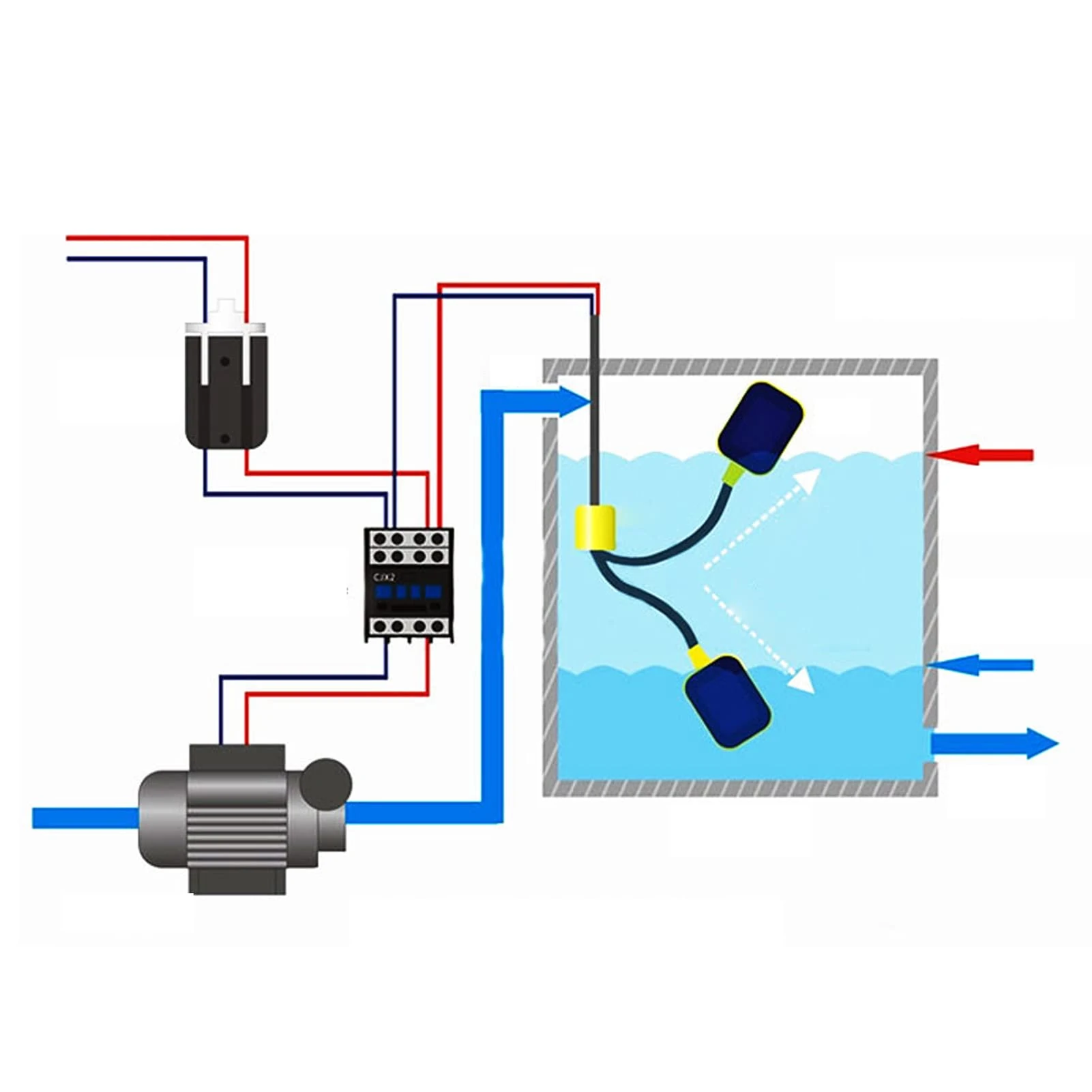

فلوتر سوئیچ بر روی سطح آب شناور میشود و با بالا و پایین رفتن سطح آب، موقعیت آن نیز به صورت عمودی و افقی تغییر میکند. این حرکت باعث تولید یک سیگنال میشود که برای کنترل سطح آب در مخزن به کار میرود.
هنگامی که سطح آب پایین میآید و رله کنترل سطح آب (فلوتر سوئیچ) به حالت عمودی در میآید، مولتیمتر مدار باز را بین دو سیم نشان میدهد. زمانی که سطح آب بالا میرود و فلوتر سوئیچ به حالت افقی در میآید، سیمهای آن به هم متصل شده و مولتیمتر پیوستگی را نشان میدهد.
درون یک رله کنترل سطح آب، یک میکروسوئیچ قرار دارد که یک اهرم برای فعالسازی آن متصل است. سیمهای آن به کنتاکت NC میکروسوئیچ متصل هستند. زمانی که رله کنترل سطح به سمت پایین میرود، یک گوی فلزی در داخل آن به سمت جلو حرکت کرده و اهرم را فشار میدهد.
این عمل باعث میشود میکروسوئیچ فعال شده و کنتاکت NC آن باز شود. هنگامی که سطح آب بالا میآید و کلید شناور به سمت بالا حرکت میکند، گوی فلزی به سمت عقب برمیگردد. این حرکت باعث میشود اهرم آزاد شده و میکروسوئیچ ریست شود و کنتاکتهای آن دوباره بسته شوند. این نحوه عملکرد میکروسوئیچ در فلوتر سوئیچ است.
