نقشه انفجاری
نقشه انفجاری

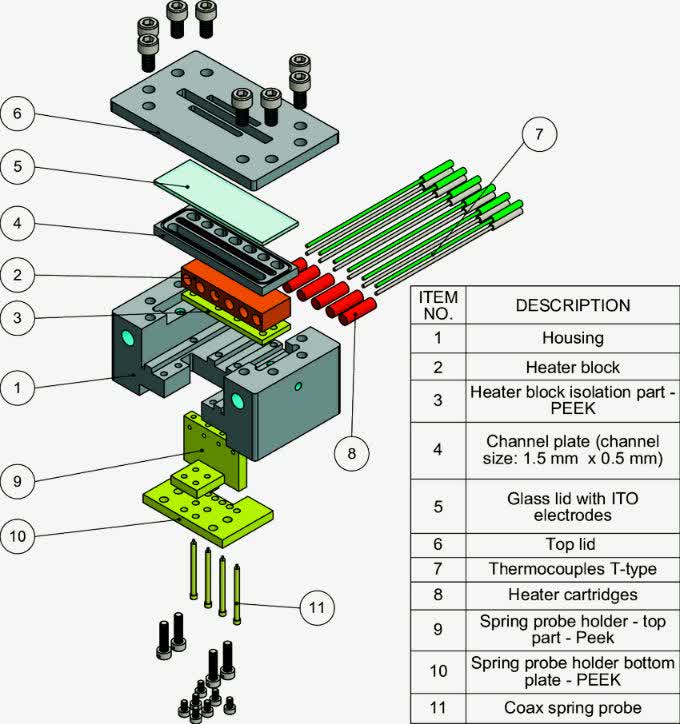

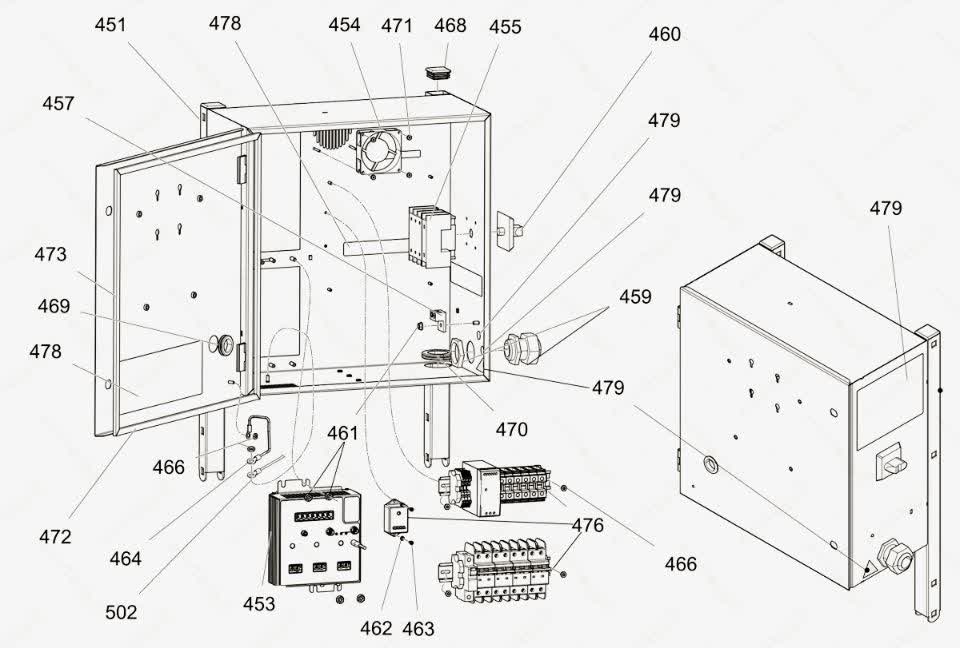

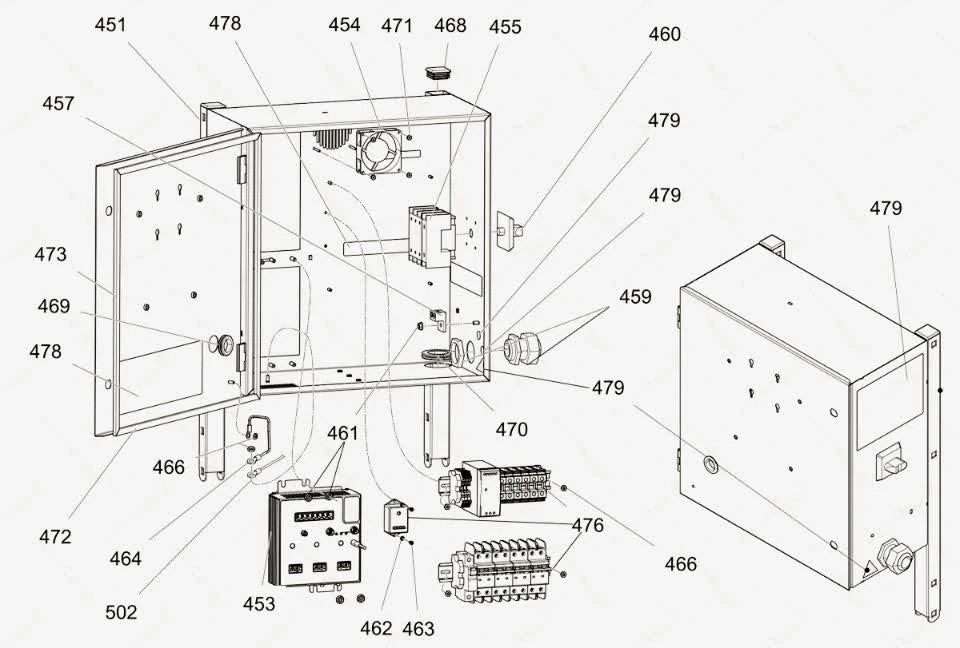

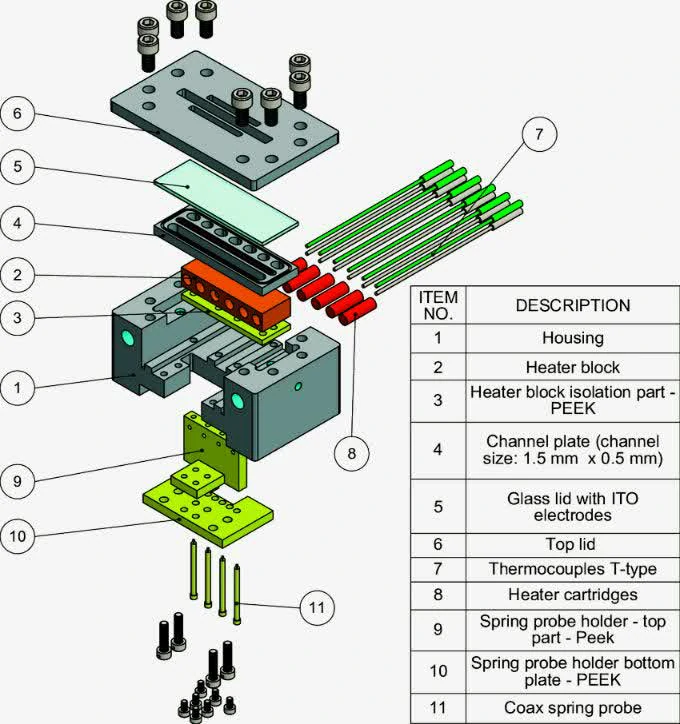

نقشه انفجاری (Exploded view drawing) نوعی نمودار یا طرحی است که برای نشان دادن اجزای یک شیء و نحوهی مونتاژ آنها استفاده میشود. در این نوع نقشه، اجزای شیء به صورت جدا از هم و با فاصلهای مشخص نمایش میدهند تا ترتیب قرارگیری و ارتباط آنها با یکدیگر به وضوح مشخص شود.
اهمیت استفاده از نقشه انفجاری
نقشه انفجاری به صورت بصری و ساده، نحوهی تشکیل یک شیء از اجزای مختلف را نشان میدهد و درک آن را آسانتر میکند. این نقشهها به عنوان راهنما برای مونتاژ مجدد یا تعمیر یک دستگاه استفاده میشوند. با دنبال کردن ترتیب نمایش اجزا در نقشه، میتوان به راحتی قطعات را در جای خود قرار داد.
نقشههای انفجاری به عنوان یک سند فنی برای ثبت طراحی و ساخت یک محصول استفاده میشوند.این نوع نقشهها در آموزش و تعلیم روشهای مونتاژ و تعمیر تجهیزات به کار میروند.
ویژگیهای نقشه انفجاری
- نقشههای انفجاری معمولاً به صورت سه بعدی ترسیم میشوند تا درک بهتری از رابطه فضایی بین اجزا فراهم شود.
- هر یک از اجزای شیء با یک شماره مشخص میشود تا در توضیحات و لیست قطعات به راحتی به آنها ارجاع دهند.
- اجزای شیء به ترتیبی که باید مونتاژ شوند، در نقشه نمایش میدهند.
- اتصالات بین اجزا مانند پیچها، مهرهها و خارها به صورت نمادین در نقشه را نشان میدهند.
کاربردهای نقشه انفجاری
- برای نمایش نحوهی مونتاژ موتور، گیربکس و سایر قطعات خودرو.
- برای نمایش نحوهی مونتاژ بردهای الکترونیکی و دستگاههای الکترونیکی.
- برای نمایش نحوهی مونتاژ مبلمان و سایر محصولات چوبی.
- برای نمایش نحوهی مونتاژ اسباببازیها.
