آشنایی با انواع خطاها و ارورهای ایپلن + راهحل رفع خطا آنها
- حمید زینالی
- آموزش نرم افزار ایپلن, وبلاگ
- 1403/07/12
- این مقاله بروزرسانی شده 10 خرداد 1405
نرمافزار ایپلن (EPLAN) یکی از ابزارهای قدرتمند در طراحی سیستمهای برق و اتوماسیون صنعتی است که کاربران از آن برای طراحی شماتیکها، پلانهای کابلکشی، و سایر پروژههای مرتبط با مهندسی برق استفاده میکنند. اما همانند هر نرمافزاری، هنگام کار با ایپلن ممکن است کاربران با ارورهای و خطاهای مختلفی روبهرو شوند. آگاهی از این ارورهای ایپلن و روشهای حل آنها میتواند روند کار را روانتر و بهرهوری را افزایش دهد.
انواع ارورهای ایپلن

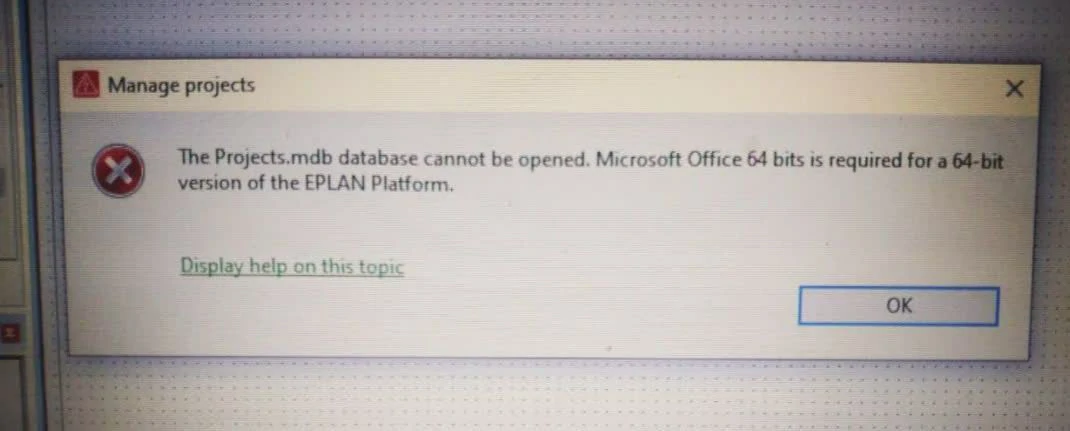

نداشتن نرمافزار میکرو سافت آفیس در سیستم
برای وارد کردن پارتهای تجهیزات، لازم است که مایکروسافت آفیس روی سیستم شما نصب باشد. در نسخههای مختلف نرمافزار ایپلن، نسخه مخصوصی از مایکروسافت آفیس مورد نیاز است. بهعنوان مثال، برای ورژن 2.9 ایپلن باید آفیس 2019 نصب شود.
پیغام خطا: Error: the projects.mdb database cannot be opened. Microsoft Office 64-bit is required for a 64-bit version of the EPLAN platform.

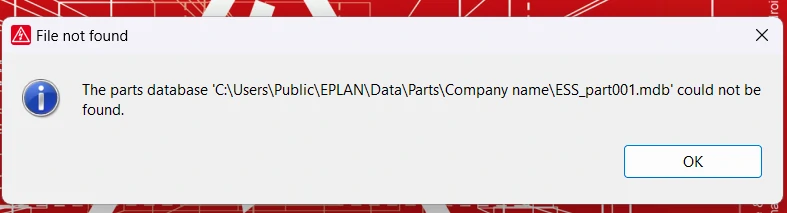

ارور تعریف پارت در ایپلن
یکی از متداولترین ارورهای ایپلن محسوب میشود. گاهی هنگام ورود به منوی DEVICE برای تعریف پارت تجهیزات در نرمافزار ایپلن، ممکن است با این مشکل مواجه شوید که نرمافزار قادر به شناسایی Database شما نیست.
در این ارور ایپلن، فایل MDB. در دیتابیس ایپلن مربوط به پارتها، حذف شده یا امکان فراخوانی آن وجود ندارد. برای رفع این مشکل، لازم است این فایل را دوباره در قسمت MANAGEMENT بارگذاری کنید.
برای پیشگیری یا رفع این مشکل:
- از دیتابیس ایپلن خود یک نسخه پشتیبان (Backup) تهیه کنید.
- مطمئن شوید فایل MDB به درستی در مسیر مربوطه قرار گرفته است.
پیغام خطا:
Error: the parts database: c://users/… could not be found.

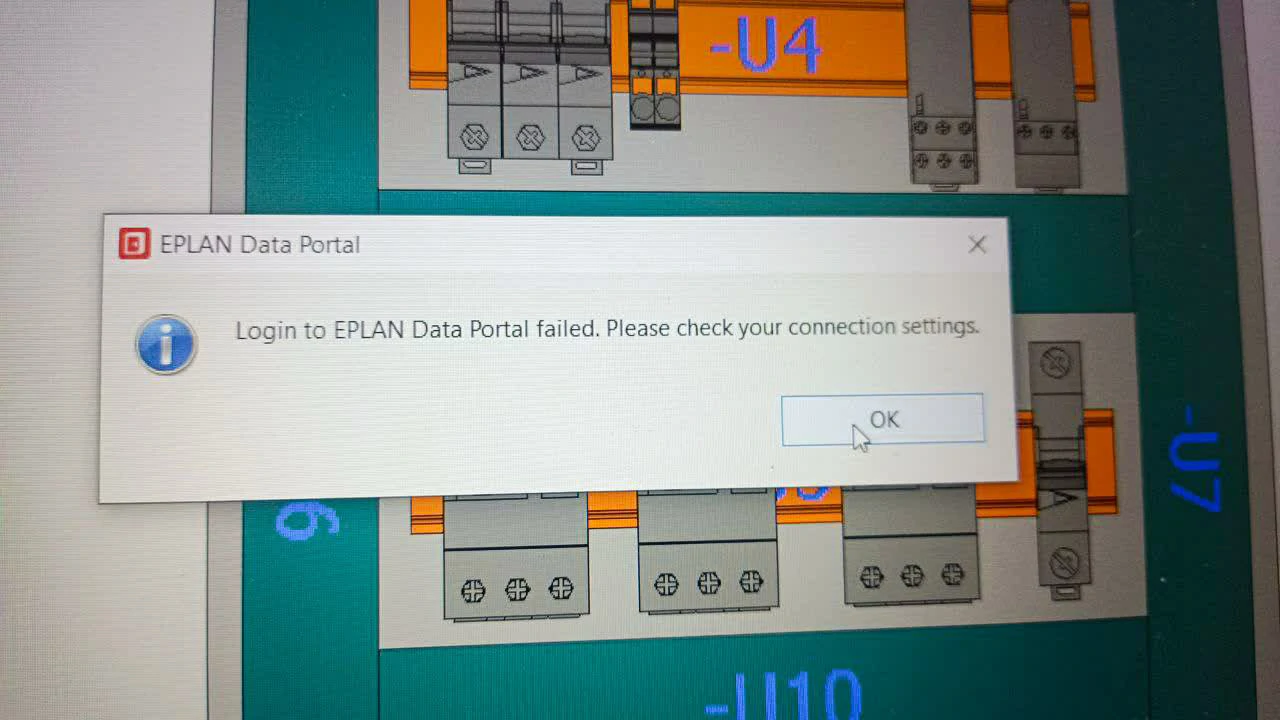

ارور اتصال برای ورود به دیتا پرتال ایپلن
نرمافزار ایپلن ممکن است هنگام ورود به دیتا پرتال ایپلن پیامی نمایش دهد که نشان میدهد نمیتواند به این بخش متصل شود و از شما میخواهد تنظیمات ارتباطی خود را بررسی کنید.
پیغام خطا:
Error: login to EPLAN Data Portal failed. Please check your connection settings.

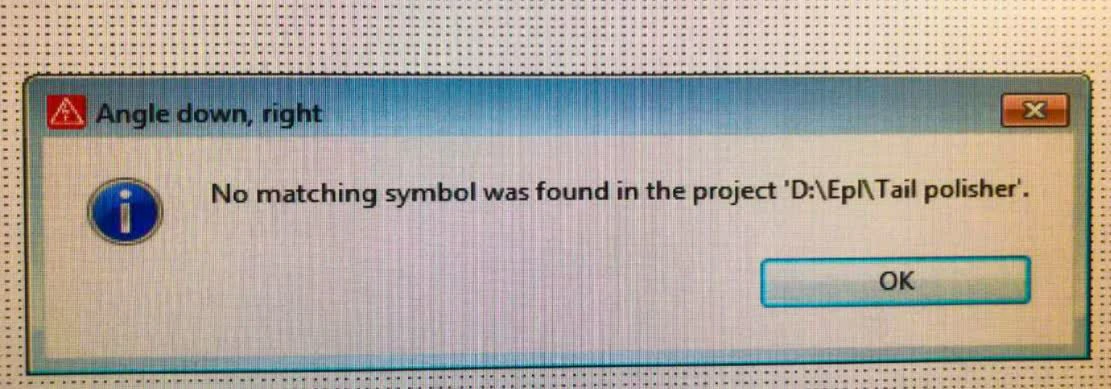

فراخوانی نشدن سمبلها در ایپلن
هنگامی که با این پیغام مواجه میشوید، نشاندهنده این است که در کتابخانه ایپلن، بخش Special قادر به فراخوانی سمبل در ایپلن موردنظر نیست یا بهطور کامل قابل فراخوانی نمیباشد. زمانی که وارد بخش Insert میشوید، کتابخانههایی را مشاهده میکنید که یکی از آنها Special است.
اگر کتابخانه Special در این بخش وجود نداشته باشد، لازم است این کتابخانه را به کتابخانههای اصلی وارد کنید تا قابلیت فراخوانی فراهم شود.
پیغام خطا:
Error: No matching symbol was found in the project.

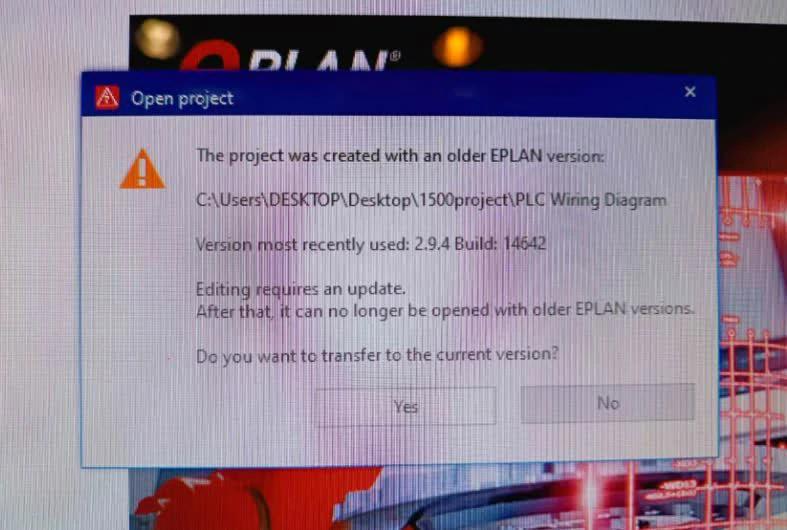

ارور باز کردن پروژه در ایپلن
هنگامی که پروژهای طراحی میشود و با این مشکل مواجه میشوید، نرمافزار ایپلن پیغام میدهد که پروژه با نسخهای مشخص، بهعنوان مثال ورژن 2.9، طراحی شده است. نرمافزار از شما میپرسد که آیا مایل به باز کردن پروژه با همان ورژن هستید یا خیر.
این پیغام میتواند در شرایطی نمایش داده شود که نسخه فعلی ایپلن روی سیستم با نسخهای که پروژه با آن طراحی شده است، سازگاری کامل نداشته باشد.
برای باز کردن پروژه در ایپلن، لازم است نسخه سازگار نرمافزار را روی سیستم نصب کنید یا در صورت امکان، پروژه را به نسخه فعلی تبدیل کنید.

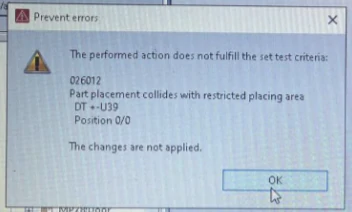

ارور تعریف داکت در ایپلن
هنگامی که قصد دارید روی سینی Locked Area (داکت) طراحی کنید، ممکن است با پیغامی روبرو شوید که شامل یک کد خطا است. در نسخههای جدید ایپلن، با رفتن به مسیر Tools > Message > Check و کلیک روی منوی همبرگری، میتوانید مشاهده کنید که داکتی که در حال طراحی آن هستید با چه مشکلی مواجه است.
این قابلیت به شما کمک میکند تا مشکلات احتمالی در طراحی داکت را شناسایی و برطرف کنید. پیغامها معمولاً اطلاعات دقیقی درباره خطا ارائه میدهند که میتواند شما را در رفع مشکل یاری کند.
