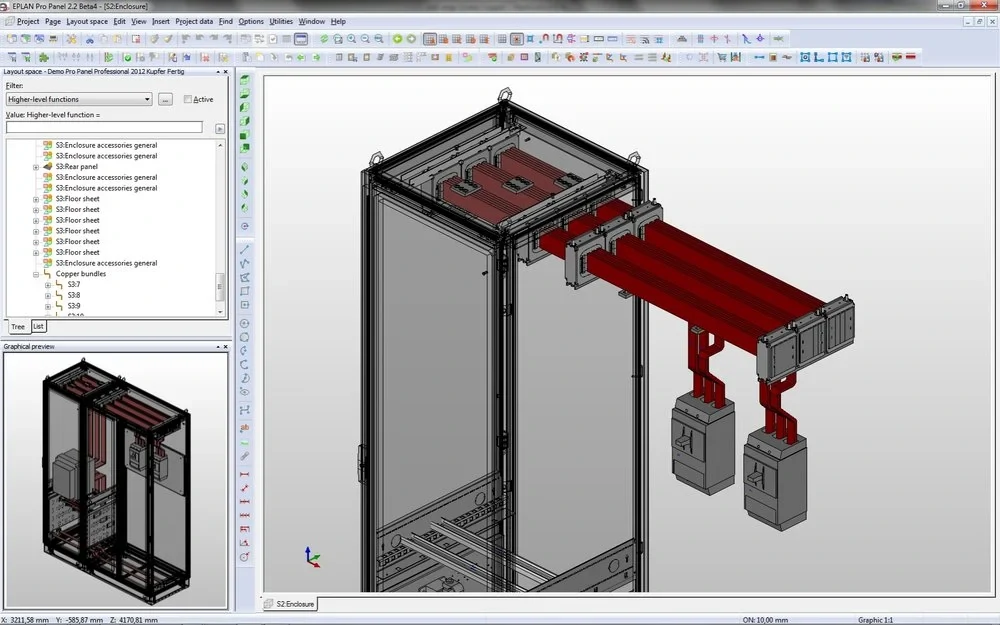

نحوه استفاده اسمبلی در نرم افزار ایپلن (Eplan assembly)
آشنایی با مفهوم اسمبلی در ایپلن
در EPLAN، یک مجموعه (Assembly) شامل قطعاتی است که همگی بخشی از یک دستگاه واحد هستند. به‌عنوان مثال، یک شستی (Pushbutton) متشکل از خود شستی، یک کنتاکت کمکی NO، و براکت یا نگهدارنده مناسب، همگی یک اسمبلی در ایپلن را تشکیل می‌دهند.
هر اسمبلی در ایپلن دارای شماره قطعه اختصاصی (پارت نامبر) است و حتی می‌تواند شامل زیرمجموعه‌های کوچک‌تر نیز باشد. EPLAN هنگام انتخاب دستگاه و ایجاد گزارش‌ها، اطلاعات مربوط به انواع مختلف (Variants) قطعات موجود در assembly را نیز در نظر می‌گیرد.
مراحل ایجاد یک اسمبلی در ایپلن
برای ایجاد یک اسمبلی جدید، باید از بخش مدیریت قطعات (Parts Management) در Eplan استفاده کنید:
-
باز کردن بخش “Part managment” از مسیر زیر:
- Utilities > Part > managment
-
در نمای درختی (سمت چپ)، سطح سلسله مراتبی “Assembly” یا یک مجموعه موجود را انتخاب کنید.
-
بخش Assembly را انتخاب کرده، روی آن کلیک راست کنید و سپس گزینه “New” را از همان قسمت انتخاب کنید.:
- اگر زیر مجموعه‌های “Assembly” را انتخاب کرده باشید، EPLAN یک مجموعه جدید با شماره قطعه پیش‌فرض متوالی (مانند
New > consecutive_number) ایجاد می‌کند. - اگر خود مجوعه assembly را انتخاب کنید، شماره قطعه جدید بر اساس شماره قطعه مجموعه اصلی ساخته می‌شود.
- اگر زیر مجموعه‌های “Assembly” را انتخاب کرده باشید، EPLAN یک مجموعه جدید با شماره قطعه پیش‌فرض متوالی (مانند
-
شماره قطعه (Part Number) را در بخش General (عمومی) تغییر دهید.
-
اگر سطح سلسله‌مراتبی “Undefined (نامشخص)” بود، گروه‌بندی محصول (Product Grouping) را اصلاح کنید:
- روی مقدار (Value) کلیک کنید.
- گزینه‌ی […] را انتخاب کرده و از زیر مجموعه ، گروه محصول مناسب را برگزینید.
-
سایر اطلاعات مجموعه، مانند سازنده (Manufacturer) را در برگه Properties وارد کنید.
-
برای ذخیره تغییرات Part managment، روی [Apply] کلیک کنید.
افزودن قطعات به assembly در Eplan
پس از ایجاد یک مجموعه، باید قطعات مرتبط را به آن اختصاص دهید:
-
بخش “Part managment” را باز کنید.
-
مجموعه موردنظر را انتخاب کنید.
-
وارد برگه Assembly شوید.
-
روی ستاره طلایی‌رنگ “New” کلیک کنید تا بتوانید یک مجموعه جدید ایجاد کنید.
-
در ستون Part Number، روی […] کلیک کنید.
-
در بخش “انتخاب قطعه” (Part Selection)، قطعه موردنظر را انتخاب کنید.
شماره قطعه (Part Number) را در بخش General (عمومی) تغییر دهید.
-
[OK] را بزنید.
-
این مراحل را برای اضافه کردن سایر قطعات تکرار کنید.
-
اگر می‌خواهید مجموعه را در جانمایی سه‌بعدی (3D Mounting Layout) توزیع کنید، گزینه‌ی “Distributed Placement of Assembly” را فعال کنید.
-
بخش مدیریت قطعات را ببندید و اطلاعات تغییر یافته را ذخیره کنید.
-
در بخش بعدی، روی [Yes] کلیک کنید تا همگام‌سازی Part managment انجام شود.
