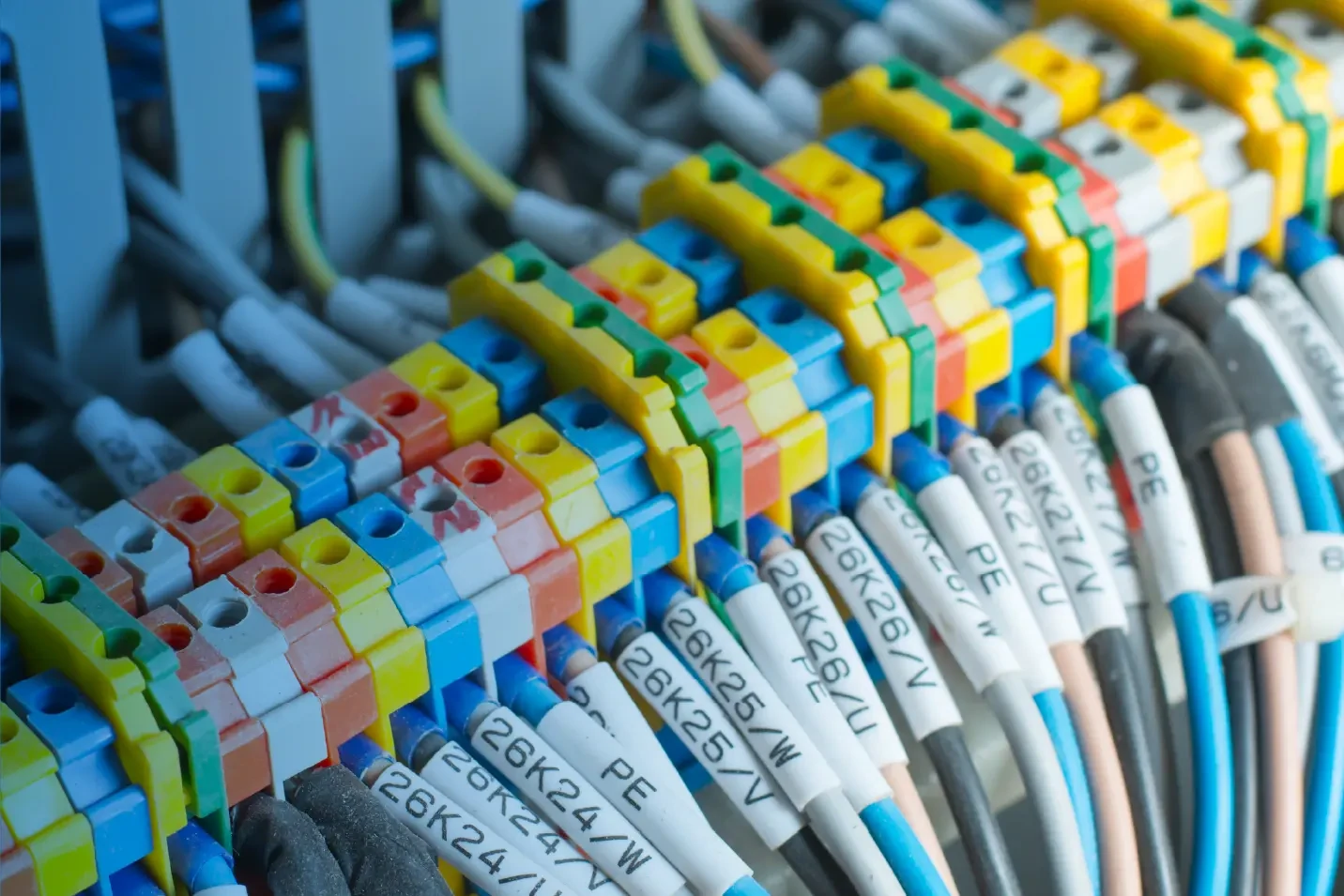

کاهش زمان ساخت و طراحی تابلو برق با EPLAN Pro Panel
- حمید زینالی
- eplan pro panel, نرم افزار ایپلن, وبلاگ
- 1405/05/14
- این مقاله بروزرسانی شده 14 مرداد 1405
چگونه Eplan Pro Panel آزمون و خطا را در ساخت تابلو برق کاهش میدهد؟
یکی از مهمترین مزایای Eplan Pro Panel این است که قبل از شروع تولید، طراحی تابلو برق را از جنبههای مختلف بررسی و اعتبارسنجی میکند. این نرمافزار با ارزیابی چیدمان تجهیزات داخل تابلو، مسیر سیمکشی و ملاحظات حرارتی، به مهندسان کمک میکند تا مشکلات احتمالی را پیش از ساخت شناسایی و برطرف کنند. در نتیجه، نیاز به آزمون و خطا در مرحله تولید تا حد زیادی از بین میرود.
چرا تولید تابلو برق زمانبر میشود؟
در بسیاری از پروژهها، زمانی که طراحی به کارگاه تولید میرسد، هنوز مشخص نیست که تابلو از نظر فیزیکی چگونه باید مونتاژ شود. اگرچه نقشههای شماتیک ارتباط بین تجهیزات را نشان میدهند، اما معمولاً پاسخ بسیاری از پرسشهای مهم تولید را ارائه نمیکنند.
برای مثال:
- ریلها در چه محلی باید قرار بگیرند؟
- داکتها در کدام قسمت نصب شوند؟
- آیا همه تجهیزات بهدرستی در فضای تابلو جای میگیرند؟
- طول دقیق هر سیم چقدر است؟
- آیا چیدمان تجهیزات باعث ایجاد نقاط داغ و مشکلات حرارتی خواهد شد؟
پیامدهای تصمیمگیری در کارگاه تولید
وقتی پاسخ این پرسشها به مرحله تولید موکول میشود، تکنسینها ناچارند بسیاری از تصمیمها را هنگام مونتاژ بگیرند. در این شرایط، اندازهگیری، علامتگذاری، تخمین و اصلاح مداوم بخشی از فرایند کار میشود.
این شیوه مشکلات متعددی ایجاد میکند، از جمله:
- افزایش دوبارهکاری و اتلاف زمان
- دشوار شدن آموزش نیروهای جدید
- وابستگی بیشتر به تکنسینهای باتجربه
- افزایش احتمال بروز خطا در مونتاژ
راهکار Eplan Pro Panel
Eplan Pro Panel این چالش را با انتقال تمام تصمیمهای مربوط به چیدمان تجهیزات به یک محیط طراحی سهبعدی برطرف میکند. در این نرمافزار، پیش از ساخت و طراحی تابلو برق، یک مدل سهبعدی دقیق یا دوقلوی دیجیتال (Digital Twin) از تابلو ایجاد میشود.
این مدل به مهندسان اجازه میدهد تا چیدمان تجهیزات، مسیر سیمکشی و شرایط نصب را بهصورت کامل بررسی و تأیید کنند. در نتیجه، تیم تولید با یک نقشه شفاف و بدون ابهام کار را آغاز میکند و فرایند ساخت سریعتر، دقیقتر و با خطای کمتر انجام میشود.
مشکل روش سنتی؛ وابستگی به آزمون و خطا
در روشهای سنتی، طراحی چیدمان تابلو برق معمولاً بر اساس نقشههای دوبعدی، اسناد چاپی یا تجربه شخصی سازنده انجام میشود. تکنسینهای باتجربه معمولاً میدانند تجهیزات را در چه موقعیتی نصب کنند و چه فاصلهای بین آنها لازم است، اما انتقال این دانش به سایر اعضای تیم یا استفاده از آن در پروژههای مختلف همیشه آسان نیست.
به همین دلیل، در بسیاری از پروژهها تصمیمهای مهم هنگام مونتاژ گرفته میشود و این موضوع باعث بروز مشکلاتی مانند موارد زیر خواهد شد:
- نصب تجهیزات با فاصله نامناسب از یکدیگر
- محدود شدن دسترسی به تجهیزات به دلیل جانمایی نامناسب داکتها
- تعیین طول سیمها بر اساس حدس به جای محاسبات دقیق
- نیاز به جابهجایی ریلها پس از مونتاژ قطعات
- شناسایی مشکلات حرارتی و نقاط داغ تنها پس از تکمیل ساخت تابلو
تأیید طراحی پیش از تولید
بهترین راهکار، اعتبارسنجی کامل طراحی قبل از آغاز تولید است. Eplan Pro Panel با شبیهسازی سهبعدی و بررسی دیجیتالی تابلو، امکان تشخیص و رفع مشکلات را پیش از ورود به کارگاه فراهم میکند. این رویکرد علاوه بر کاهش هزینه و زمان، کیفیت ساخت را افزایش میدهد، دوبارهکاری را به حداقل میرساند و فرایند تولید را استاندارد و قابل تکرار میکند.
Eplan Pro Panel چه کاری انجام میدهد؟
Eplan Pro Panel یک نرمافزار مهندسی سهبعدی (3D) برای طراحی تابلو برق و محفظههای کنترلی است. این نرمافزار به مهندسان کمک میکند تا با استفاده از اطلاعات پروژه و دادههای واقعی تجهیزات، یک مدل سهبعدی دقیق از تابلو برق ایجاد کنند.
در این مدل، تمامی اجزا، محل نصب آنها، مسیر سیمکشی و اطلاعات موردنیاز برای تولید از قبل مشخص میشود. به این ترتیب، بسیاری از مشکلاتی که معمولاً هنگام مونتاژ به وجود میآیند، پیش از شروع تولید شناسایی و برطرف خواهند شد.
Eplan Pro Panel چه اطلاعاتی را مشخص میکند؟
این نرمافزار امکان طراحی و مدیریت بخشهای مختلف تابلو برق را فراهم میکند، از جمله:
1. طراحی و چیدمان محفظه
2. محل نصب ریلهای DIN و داکتها
3. جانمایی دقیق تجهیزات و قطعات
4. محاسبه طول سیمها و تعیین مسیر سیمکشی
5. تعیین محل سوراخکاری، برشها و عملیات مکانیکی
6. تولید اطلاعات و فایلهای موردنیاز برای ساخت و مونتاژ
به این ترتیب، تیم تولید به جای تکیه بر حدس و تجربه، از یک مدل سهبعدی دقیق استفاده میکند که تمام الزامات فیزیکی تابلو را از قبل در نظر گرفته است. نتیجه این رویکرد، کاهش حدس و گمان، کاهش تغییرات در مراحل پایانی پروژه و ایجاد یک فرایند تولید استاندارد و قابل تکرار است.
مرحله اول: شروع با اطلاعات شماتیک
فرایند طراحی تابلو برق معمولاً از Eplan Electric P8 آغاز میشود. در این نرمافزار، مهندسان نقشههای شماتیک پروژه را طراحی میکنند و اطلاعاتی مانند تجهیزات، اتصالات، ترمینالها و سایر مستندات فنی پروژه را تعریف میکنند.
سپس Eplan Pro Panel از همین اطلاعات بهعنوان پایه طراحی سهبعدی تابلو استفاده میکند. به همین دلیل، نیازی به ورود دوباره اطلاعات یا طراحی مجدد وجود ندارد و تمام دادههای مهندسی بهصورت یکپارچه بین دو نرمافزار منتقل میشوند. این یکپارچگی علاوه بر صرفهجویی در زمان، احتمال بروز خطا را نیز کاهش میدهد.
مرحله دوم: جانمایی سهبعدی تجهیزات
پس از انتقال اطلاعات، مهندس در محیط سهبعدی Eplan Pro Panel، اجزای مختلف تابلو را جانمایی میکند. این اجزا شامل محفظه، صفحه نصب، ریلهای DIN، داکتها و تمامی تجهیزات الکتریکی هستند.
در این مرحله، محل دقیق نصب هر قطعه در فضای سهبعدی مشخص میشود. به همین دلیل، واحد تولید دیگر نیازی ندارد محل نصب ریلها یا داکتها را بهصورت دستی تعیین کند. تکنسینها بهسادگی میتوانند مشاهده کنند که هر قطعه دقیقاً در چه موقعیتی باید نصب شود و تابلو پیش از مونتاژ نهایی چه شکلی خواهد داشت.
1. استفاده از اطلاعات واقعی تجهیزات
یکی از مزیتهای مهم Eplan Pro Panel، استفاده از دادههای واقعی سازندگان تجهیزات است. این اطلاعات که از طریق Eplan Data Portal نیز در دسترس هستند، شامل ابعاد دقیق، مشخصات فنی و ویژگیهای هر قطعه است.
به همین دلیل، مهندسان بهجای استفاده از اندازههای تقریبی، طراحی را بر اساس ابعاد واقعی تجهیزات انجام میدهند. این موضوع دقت طراحی را افزایش داده و احتمال بروز خطا در مرحله تولید را به حداقل میرساند.
2. شناسایی مشکلات قبل از تولید
- یک تجهیز مانع دسترسی به تجهیز دیگری شود؛
- فاصله بین قطعات کافی نباشد؛
- مسیر کانالهای سیم با تجهیزات تداخل داشته باشد؛
- یا چیدمان تابلو از نظر نصب و نگهداری مناسب نباشد؛
مرحله سوم: مسیریابی سیمها قبل از شروع تولید
پس از جانمایی تجهیزات، Eplan Pro Panel مسیر سیمها و کابلها را در محیط سهبعدی طراحی و محاسبه میکند. در این مرحله، مسیر دقیق هر اتصال داخل تابلو مشخص میشود و دیگر نیازی به تخمین یا تصمیمگیری در زمان مونتاژ نخواهد بود.
با استفاده از این قابلیت، اطلاعاتی مانند موارد زیر بهصورت دقیق در اختیار واحد تولید قرار میگیرد:
- طول واقعی هر سیم
- مسیر عبور سیمها
- رنگ سیمها
- سطح مقطع سیم
- میزان اشغال کانالهای سیمکشی
در روشهای سنتی، تکنسینها معمولاً طول سیمها را در محل مونتاژ تخمین میزنند که این کار باعث افزایش ضایعات و دوبارهکاری میشود. اما در Eplan Pro Panel، این اطلاعات از قبل محاسبه شده و آماده استفاده است. در نتیجه، سرعت مونتاژ افزایش یافته و مصرف سیم نیز بهینه میشود.
پشتیبانی از اتوماسیون تولید
اطلاعات تولیدشده توسط Eplan Pro Panel تنها برای طراحی نیست، بلکه میتواند مستقیماً در تجهیزات اتوماسیون نیز مورد استفاده قرار گیرد.
برای مثال، ماشینآلات Rittal Automation Systems میتوانند از دادههای نرمافزار برای انجام خودکار عملیات سوراخکاری، برش، فرزکاری و ماشینکاری تابلو استفاده کنند.
همچنین دستگاه Rittal Wire Terminal WT C10 قادر است با استفاده از همین اطلاعات، عملیات برش، لخت کردن، پرس سرسیم و برچسبگذاری سیمها را بهصورت اتومات انجام دهد. این موضوع علاوه بر افزایش سرعت تولید، خطاهای انسانی را نیز کاهش میدهد.
مرحله چهارم: بررسی خنککاری و مدیریت حرارت
یک طراحی مناسب تنها به جانمایی تجهیزات محدود نمیشود؛ بلکه باید عملکرد مطمئن تابلو پس از نصب نیز تضمین شود. بسیاری از تجهیزات الکتریکی هنگام کار گرما تولید میکنند و اگر چیدمان آنها اصولی نباشد، ممکن است دمای داخل تابلو بیش از حد افزایش یابد.
برای عملکرد صحیح تجهیزات، عواملی مانند فاصله مناسب بین قطعات، گردش هوای کافی و انتخاب سیستم خنککننده مناسب اهمیت زیادی دارند. اگر مسیر جریان هوا مسدود شود یا تجهیزات گرمازا در کنار یکدیگر قرار گیرند، احتمال ایجاد نقاط داغ (Hot Spot) افزایش پیدا میکند و این موضوع میتواند باعث کاهش عمر تجهیزات یا بروز خطاهای عملکردی شود.
محاسبه اتلاف حرارت
Eplan Pro Panel با استفاده از اطلاعات تجهیزات و دادههای پروژه، میزان اتلاف حرارت داخل تابلو را محاسبه میکند و توان حرارتی کل کابینت را در اختیار مهندس قرار میدهد.
این اطلاعات به طراح کمک میکند تا پیش از ساخت تابلو، سیستم خنککننده مناسب را انتخاب کند و از بروز مشکلات حرارتی در آینده جلوگیری شود.
یکپارچگی با Rittal RiTherm
Eplan Pro Panel بهصورت مستقیم با نرمافزار Rittal RiTherm یکپارچه است. این ارتباط باعث میشود انتخاب تجهیزات کنترل دما سادهتر و دقیقتر انجام شود.
به جای اینکه سیستم خنککننده در پایان پروژه و بهعنوان یک راهحل اضطراری انتخاب شود، مهندسان میتوانند از همان ابتدای طراحی مواردی مانند ظرفیت خنککنندگی، مسیر جریان هوا و محل قرارگیری تجهیزات را بررسی و بهینهسازی کنند.
در نتیجه، نیاز به تغییرات پرهزینه در مراحل پایانی پروژه، مانند جابهجایی تجهیزات، تغییر مسیر سیمها، افزایش ظرفیت خنککننده یا تغییر محل نصب قطعات، به میزان قابل توجهی کاهش پیدا میکند.
مرحله پنجم: تولید اطلاعات موردنیاز برای ساخت
پس از تکمیل مدل سهبعدی، Eplan Pro Panel اطلاعات لازم برای تولید را بهصورت اتومات از همان مدل استخراج میکند. به این ترتیب، دیگر نیازی به تهیه دستی بسیاری از اسناد تولید نخواهد بود.
این اطلاعات میتواند شامل موارد زیر باشد:
- محل دقیق سوراخکاری
- اطلاعات برش و ماشینکاری
- فهرست سیمها (Wire List)
- فهرست قطعات (Bill of Materials)
- دستورالعملهای مونتاژ
- فایلهای NC برای ماشینآلات CNC و تجهیزات اتوماسیون
از آنجا که تمام این اطلاعات از یک مدل مهندسی واحد استخراج میشوند، احتمال بروز اختلاف بین طراحی و تولید به حداقل میرسد و نیاز به ورود مجدد اطلاعات نیز از بین میرود. این موضوع دقت، سرعت و قابلیت اطمینان فرایند تولید را به میزان قابل توجهی افزایش میدهد.
ارتباط با Eplan Smart Production
اطلاعات تولیدشده توسط Eplan Pro Panel میتواند مستقیماً در Eplan Smart Production نیز استفاده شود.
در این محیط، تکنسینها به دستورالعملهای مرحلهبهمرحله برای مونتاژ و سیمکشی دسترسی دارند که مستقیماً از مدل مهندسی استخراج شدهاند. این قابلیت باعث میشود حتی نیروهای کمتجربه نیز بتوانند با اطمینان بیشتر، سرعت بالاتر و خطای کمتر عملیات مونتاژ را انجام دهند.
در نهایت، استفاده از یک مدل دیجیتال واحد در تمام مراحل، از طراحی تا تولید، موجب کاهش خطا، افزایش کیفیت، تسریع فرایند ساخت و استانداردسازی تولید تابلوهای برق میشود.
جمعبندی
برای افزایش سرعت تولید تابلو برق، تنها سریعتر کار کردن در کارگاه کافی نیست. یکی از مؤثرترین راهکارها، حذف ابهامها و تصمیمگیریهای لحظهای پیش از آغاز فرایند تولید است. هرچه طراحی کاملتر و دقیقتر باشد، مراحل ساخت نیز با سرعت، دقت و کیفیت بیشتری انجام خواهند شد.
Eplan Pro Panel با ایجاد یک مدل سهبعدی دقیق از تابلو، بسیاری از چالشهای رایج تولید را پیش از ورود به کارگاه برطرف میکند. مسائلی مانند جانمایی تجهیزات، تعیین طول سیمها، مسیر سیمکشی، فاصله مناسب بین قطعات، مدیریت حرارت و نیاز به اصلاحات در مراحل پایانی، همگی در مرحله طراحی بررسی و اعتبارسنجی میشوند.
در نتیجه، واحد تولید با اطلاعات کامل و قابلاعتماد کار خود را آغاز میکند؛ موضوعی که باعث کاهش دوبارهکاری، صرفهجویی در زمان و هزینه، افزایش کیفیت ساخت و استاندارد شدن فرایند مونتاژ میشود.
به همین دلیل، طراحی انجامشده با Eplan Pro Panel تنها از نظر الکتریکی صحیح نیست، بلکه از دیدگاه تولید نیز بهینه است. این رویکرد ساخت تابلو را سادهتر، سریعتر، دقیقتر و کاملاً تکرارپذیر میکند و به تولیدکنندگان کمک میکند پروژهها را با بهرهوری و اطمینان بیشتری به پایان برسانند.
