در دنیای صنعتی امروز، استفاده از سیستم‌های کانوایر به عنوان یکی از ابزارهای اصلی در خطوط تولید و انبارداری به شمار می‌آید. این سیستم‌ها به طور خاص برای جابجایی مواد و محصولات از نقطه‌ای به نقطه دیگر طراحی می‌شوند و به بهبود کارایی و کاهش هزینه‌ها کمک می‌کنند.

در این مقاله، به تحلیل نقشه کانوایر یکی از شرکت‌های آلمانی خواهیم پرداخت و نکات مهم در زمینه نقشه خوانی و تحلیل نقشه را بررسی خواهیم کرد.

کانوایر چیست؟

کانوایر یا نوار نقاله، سیستمی است که برای جابجایی مواد و محصولات (از نقطه‌ای به نقطه دیگر) در فرآیندهای صنعتی استفاده می‌شود. این سیستم‌ها می‌توانند به صورت افقی، عمودی یا شیب‌دار طراحی شوند و بستگی به نیاز صنایع مختلف، انواع مختلفی دارند. کانوایرها به طور معمول از اجزای مختلفی مانند نوار، موتور، و سیستم‌های کنترلی تشکیل می‌شوند.

تحلیل نقشه کانوایر شرکت آلمانی

اجزای اصلی کانوایرها

  •  تسمه نقاله (Conveyor Belt): سطحی است که مواد بر روی آن حرکت می‌کنند. جنس تسمه می‌تواند از لاستیک، پلاستیک، فلز یا پارچه برزنتی باشد.
  • پولی‌ها (Pulleys): چرخ‌هایی هستند که تسمه نقاله را هدایت و محکم می‌کنند و حرکت دورانی موتور را به حرکت خطی تسمه تبدیل می‌کنند.
  • موتور (Motor): نیروی محرکه کانوایر را تامین می‌کند. با چرخاندن پولی‌ها، تسمه را به حرکت در می‌آورد.
  • گیربکس (Gearbox): سرعت و گشتاور خروجی موتور را تنظیم می‌کند. تطبیق سرعت موتور با سرعت مورد نیاز تسمه را فراهم می‌کند.
  • شاسی (Frame): اسکلت کانوایر را تشکیل می‌دهد. تمام اجزای کانوایر را در جای خود نگه می‌دارد و به آن‌ها استحکام می‌بخشد.
  • غلطک‌ها (Rollers): استوانه‌ای هستند که زیر تسمه نقاله قرار می‌گیرند. اصطکاک بین تسمه و سطح را کاهش می‌دهد و حرکت روان تسمه را تسهیل می‌کنند.
  •  سنسورها‌(Sensors): وضعیت‌های مختلف کانوایر را نظارت می‌کنند (مانند سرعت، موقعیت، بارگذاری)
تحلیل نقشه کانوایر شرکت آلمانی

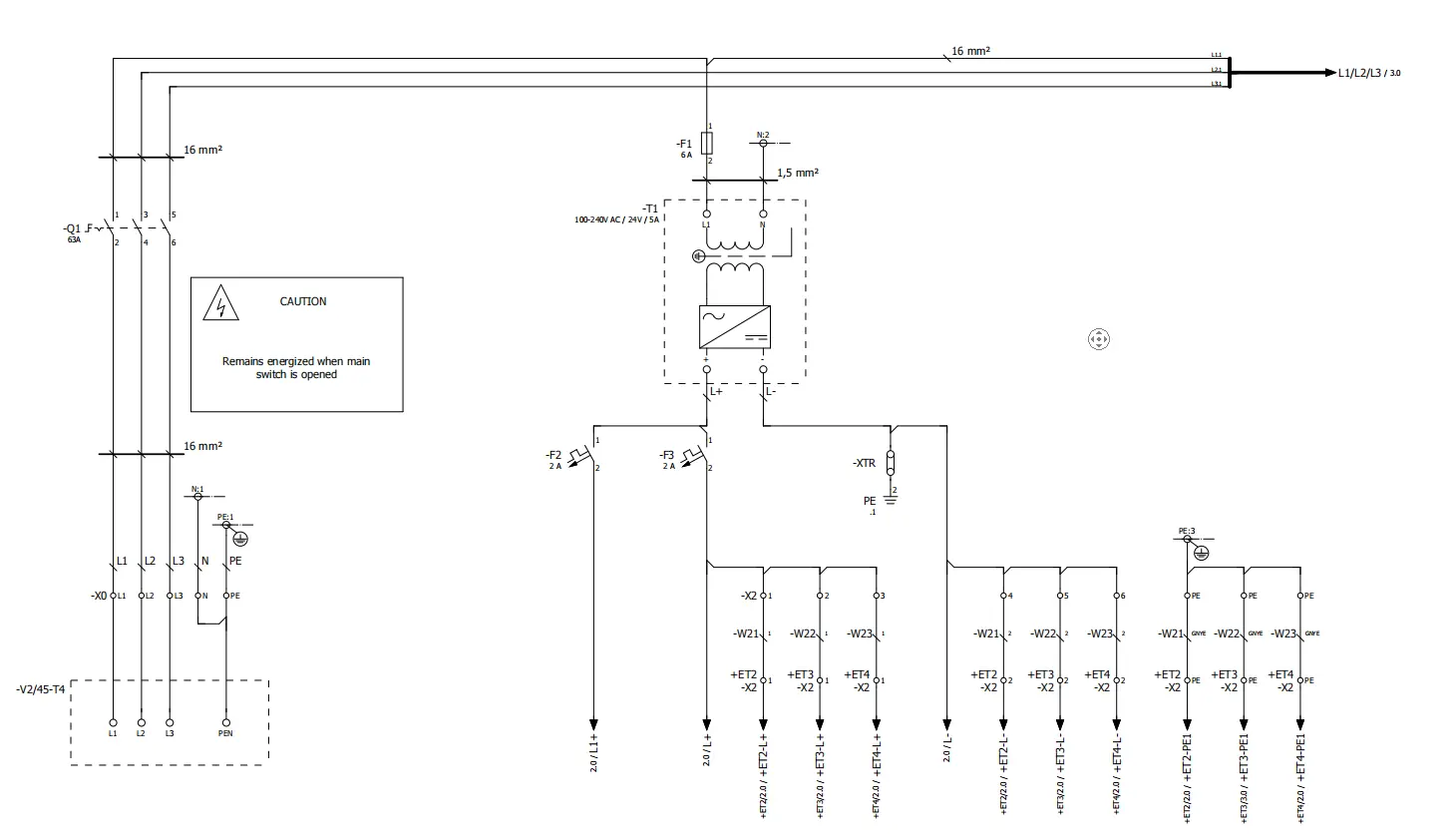

تحلیل مدار کانوایر

در پایین صفحه ورودی‌های شبکه را مشاهده‌ می‌کنید. کابل‌های ورودی وارد رشته ترمینال X0 می‌شوند. بعد از آن وارد یک کلید سکتوری با نام Q1 می‌شوند.

در قسمت مدار فرمان از یکی از فازها انشعاب می‌گیریم و برای حفاظت از مسیر فرمان یک فیوز با تگ F1 قرار می‌دهیم. در مرحله بعد، یک ترانسفورماتور با نام T1 که ورودی 100ولت تا 240 ولت متناوب را دریافت می‌کند و در خروجی(ثانویه) 24 ولت به مصرف کننده تحویل می‌دهد. ( دقت کنید که ثانویه ترانس حتماً باید ارت شود.)

  از خروجی ترانس یک مثبت و منفی برای تغذیه ربات‌ها و کانوایرها برای انتقال محصول از نقطه‌ای به نقطه دیگر  گرفته  می‌شود

تحلیل نقشه کانوایر شرکت آلمانی

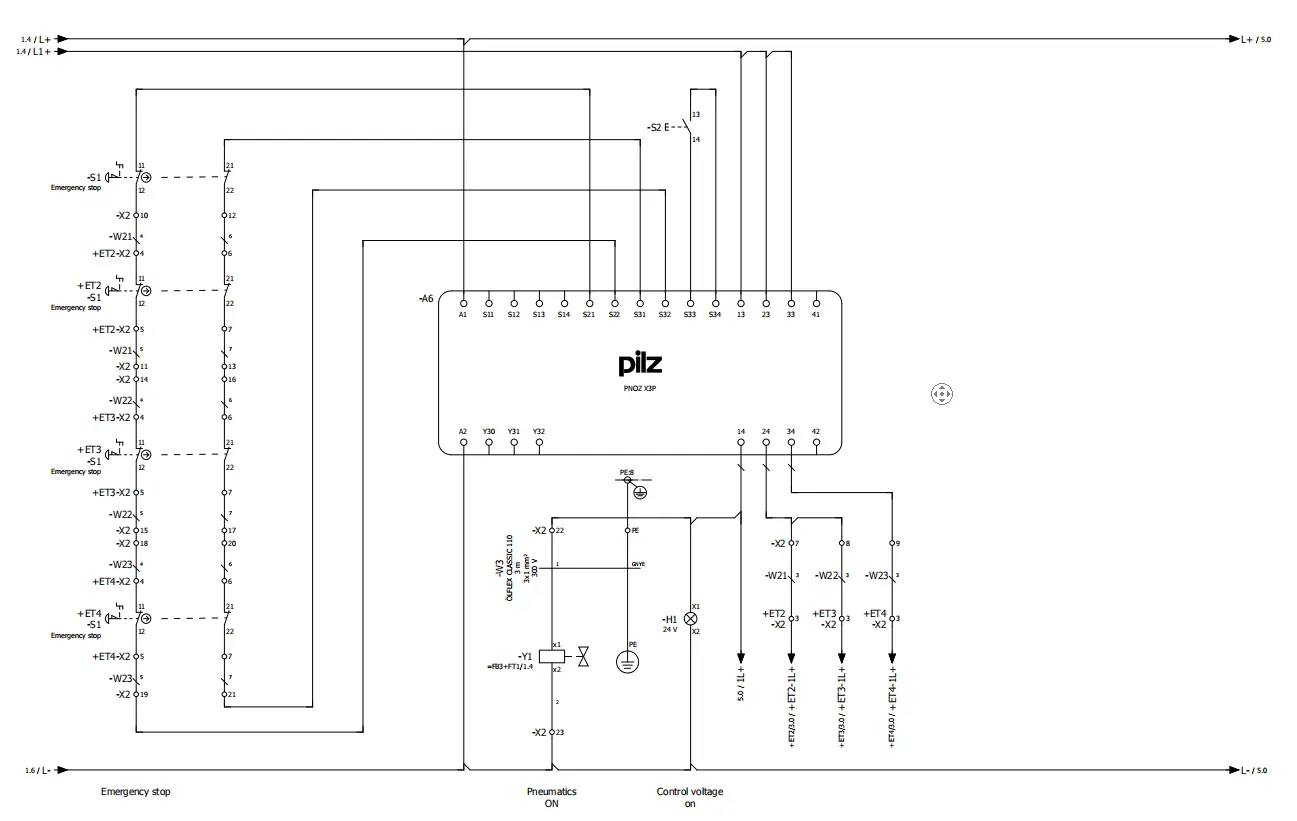

در صفحه بعد، با استفاده از Interruption point قسمت مثبت تغذیه از صفحه قبل به صفحه بعد انتقال داده می‌شود.

در این صفحه از یک رله پیلز استفاده شده، که وظیفه حفاظت را در مدار انجام می‌دهد. تمام مسیرهای بوبین و کنتاکت‌ها را بررسی می‌کند. در صورتی که قسمتی از مدار جریان عبور نکند، پیام خطا را ارسال می‌کند.
