مزایا و معایب رله الکترونیکی SSR در سیستمهای صنعتی
رله الکترونیکی SSR (Solid State Relay) یکی از قطعات کلیدی در سیستمهای برق صنعتی است که به دلیل ویژگیهای منحصر به فرد خود، در کاربردهای مختلفی مورد استفاده قرار میگیرد. در این مقاله به بررسی عملکرد، مزایا و معایب رله SSR و همچنین کاربردهای آن در صنعت برق خواهیم پرداخت.

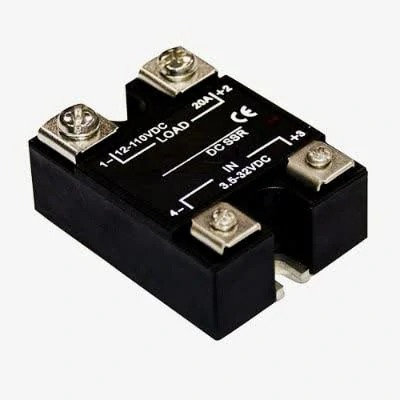

رله الکترونیکی (SOLID STATE RELAY) SSR که به آن رله حالت جامد میگویند، نوعی سوئیچ الکترونیکی است که از قطعات نیمه هادی استفاده میشود. در آن با یک سیگنال کوچک کنترلی میتوان ولتاژ یا جریان های بالا را کنترل کرد. بر خلاف رله های الکترومکانیکی سنتی که از کنتاکتهای فلزی برای قطع و وصل جریان استفاده میکنند، رله های SSR هیچ قسمت متحرکی ندارد. با استفاده از سیگنال ها مدار را کنترل میکنند.
عملکرد رله SSR

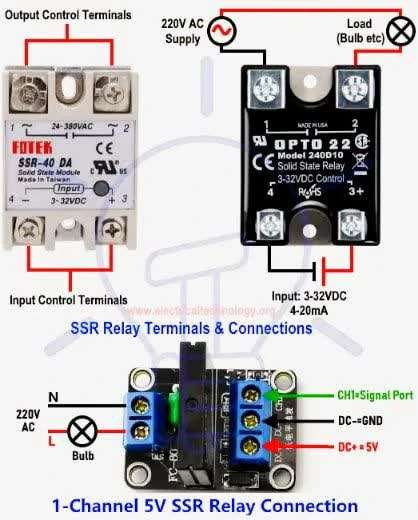

رلههای الکترونیکی SSR به عنوان سوئیچهای الکترونیکی عمل میکنند که به جای استفاده از اجزای مکانیکی، از ترانزیستورها، دیودها و سایر اجزای الکترونیکی برای کنترل جریان استفاده میکنند. این رلهها معمولاً دارای دو بخش اصلی هستند: بخش ورودی و بخش خروجی.
بخش ورودی
بخش ورودی رله SSR معمولاً شامل یک دیود نوری (LED) است که به عنوان سیگنال کنترل عمل میکند. هنگامی که ولتاژ به این دیود نوری اعمال میشود، نور تولید میشود و باعث فعال شدن ترانزیستور در بخش خروجی میشود.
بخش خروجی
بخش خروجی رله SSR شامل ترانزیستورهایی است که جریان را کنترل میکنند. این ترانزیستورها میتوانند به سرعت بالا و بدون ایجاد جرقه، جریان را قطع و وصل کنند. این ویژگی باعث میشود که رلههای SSR در مقایسه با رلههای مکانیکی، عمر طولانیتری داشته باشند و نیاز به تعمیر و نگهداری کمتری داشته باشند.
نحوه عملکرد رله SSR
وقتی که ولتاژ به ورودی این رله میرسد، رله توسط تجهیزات نیمه هادی مانند تریستور، ترانزیستور، ترایاک انرژی را دریافت میکند. دستگاه الکترونیکی این انرژی را توسط سیگنال ها به سیگنال های نوری تبدیل میکند. با توجه به اینکه، رلهها با سرعت بالا از رله عبور میکنند، ورودی و خروجی این رله ایزوله میشود.
یک سیگنال الکتریکی در قسمت خروجی مدار منتقل میشود، سپس این رله روشن میشود. هنگامی که عنصر کلید روشن شد، خروجی مدار فعال میشود . در نظر داشته باشید با حذف ولتاژ ورودی میتوان مدار را غیر فعال کرد و SSR را خاموش کنیم.
مزایا و معایب رله الکترونیکی SSR
مزایا
سرعت بالا: رلههای SSR به دلیل عدم وجود اجزای مکانیکی، میتوانند با سرعت بسیار بالا عمل کنند. این ویژگی در کاربردهایی که نیاز به سوئیچینگ سریع دارند، بسیار مفید است.
عمر طولانی: به دلیل عدم وجود قطعات متحرک، رلههای SSR دارای عمر طولانیتری نسبت به رلههای مکانیکی هستند. این موضوع باعث کاهش هزینههای تعمیر و نگهداری میشود.
عملکرد بیصدا: رلههای SSR به دلیل عدم وجود صدا در هنگام سوئیچینگ، برای استفاده در محیطهای حساس به صدا بسیار مناسب هستند.
مقاومت در برابر لرزش و شوک: رلههای SSR به دلیل ساختار الکترونیکی خود، در برابر لرزش و شوک مقاومتر از رلههای مکانیکی هستند.
معایب
قیمت بالاتر: رلههای SSR معمولاً قیمت بالاتری نسبت به رلههای مکانیکی دارند. این موضوع ممکن است برای برخی از پروژهها یک عامل محدودکننده باشد.
حرارت تولیدی: رلههای SSR در حین کار ممکن است حرارت تولید کنند که نیاز به سیستمهای خنککننده مناسب دارد.
محدودیت در ولتاژ و جریان: برخی از رلههای SSR ممکن است محدودیتهایی در ولتاژ و جریان داشته باشند که باید در انتخاب آنها مد نظر قرار گیرد.
کاربردهای رلههای SSR در برق
رلههای SSR در بسیاری از کاربردهای صنعتی مورد استفاده قرار میگیرند. برخی از این کاربردها عبارتند از:
کنترل موتور: رلههای SSR میتوانند برای کنترل موتورهای الکتریکی در سیستمهای خودکار استفاده شوند. این رلهها به دلیل سرعت و دقت بالا، گزینه مناسبی برای این نوع کاربردها هستند.
سیستمهای گرمایش: در سیستمهای گرمایش، رلههای SSR میتوانند برای کنترل دما و سوئیچینگ المنتهای گرمایشی استفاده شوند.
سیستمهای روشنایی: رلههای SSR به عنوان سوئیچهای روشنایی در سیستمهای کنترل روشنایی مورد استفاده قرار میگیرند.
کنترل فرآیندهای صنعتی: در بسیاری از فرآیندهای صنعتی، رلههای SSR برای کنترل تجهیزات و ماشینآلات استفاده میشوند.
