آشنایی با انواع حریم شبکه‌های توزیع برق

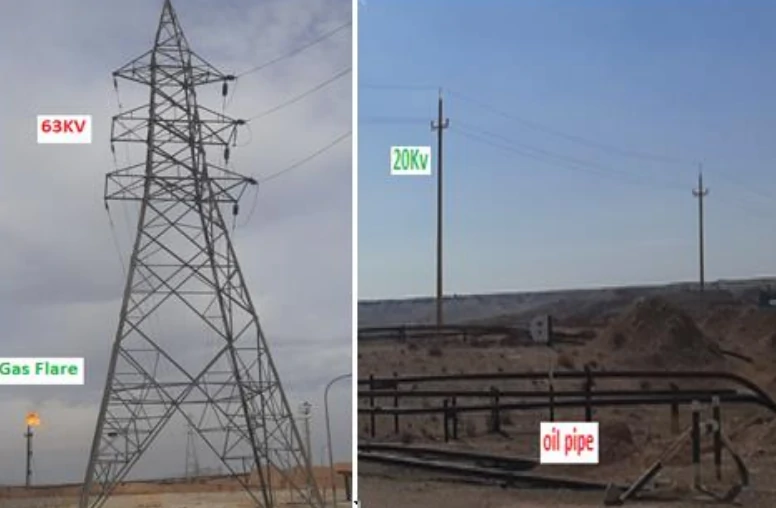

خطوط انتقال فرآورده‌های نفتی (اعم از لوله‌های گاز یا لوله‌های نفت)، چه به‌صورت دفنی و چه روی زمین، مانند سایر تأسیسات عمومی باید در زمان برداشت مسیر عبور خطوط هوایی شبکه‌های توزیع برق، توسط طراحان روی نقشه‌های پلان و پروفیل مشخص شوند. میزان فواصل مجاز و حریم این خطوط لوله باید از وزارت نفت استعلام گردد. ضوابط حریمی به شرح زیر است:

۱. فواصل در محل تقاطع

حداقل فاصله سیم خط هوایی از لوله‌های گاز:
در شبکه ۲۰ کیلوولت: ۸ متر.

در شبکه ۶۳ کیلوولت: ۹ متر.
حداقل فاصله نزدیک‌ترین فونداسیون پایه از محور لوله:
در شبکه ۲۰ کیلوولت: ۲۰ متر.

در شبکه‌های ۶۳ کیلوولت و بالاتر: حداقل ۳۰ متر.

۲. فواصل در مسیرهای موازی

در مواقع احداث خطوط هوایی توزیع در انتهای حریم لوله‌های نفت و گاز به‌صورت مسیر موازی، رعایت حداقل فاصله نزدیک‌ترین فونداسیون پایه از جدار لوله‌های گاز در شبکه ۲۰ کیلوولت الزامی است:
برای مسیرهای موازی کمتر از ۵ کیلومتر: ۲۰ متر.
برای مسیرهای موازی بیشتر از ۵ کیلومتر: حداقل ۳۰ متر.

۳. ضوابط فنی و حفاظتی

کلیه پایه‌های فلزی انتقال نیرو که در فاصله ۲۰۰ متری خطوط لوله قرار دارند، باید مجهز به سیستم اتصال زمین (ارتینگ) باشند.

به‌طور معمول مسیرهای عبور لوله‌های دفن‌شده نفت و گاز قبلاً به‌صورت یک باند جاده‌ای آزادسازی و مشخص شده است. فاصله و محل دقیق لوله دفن‌شده باید طی استعلام از ادارات خطوط لوله نفت و گاز تعیین گردد.
