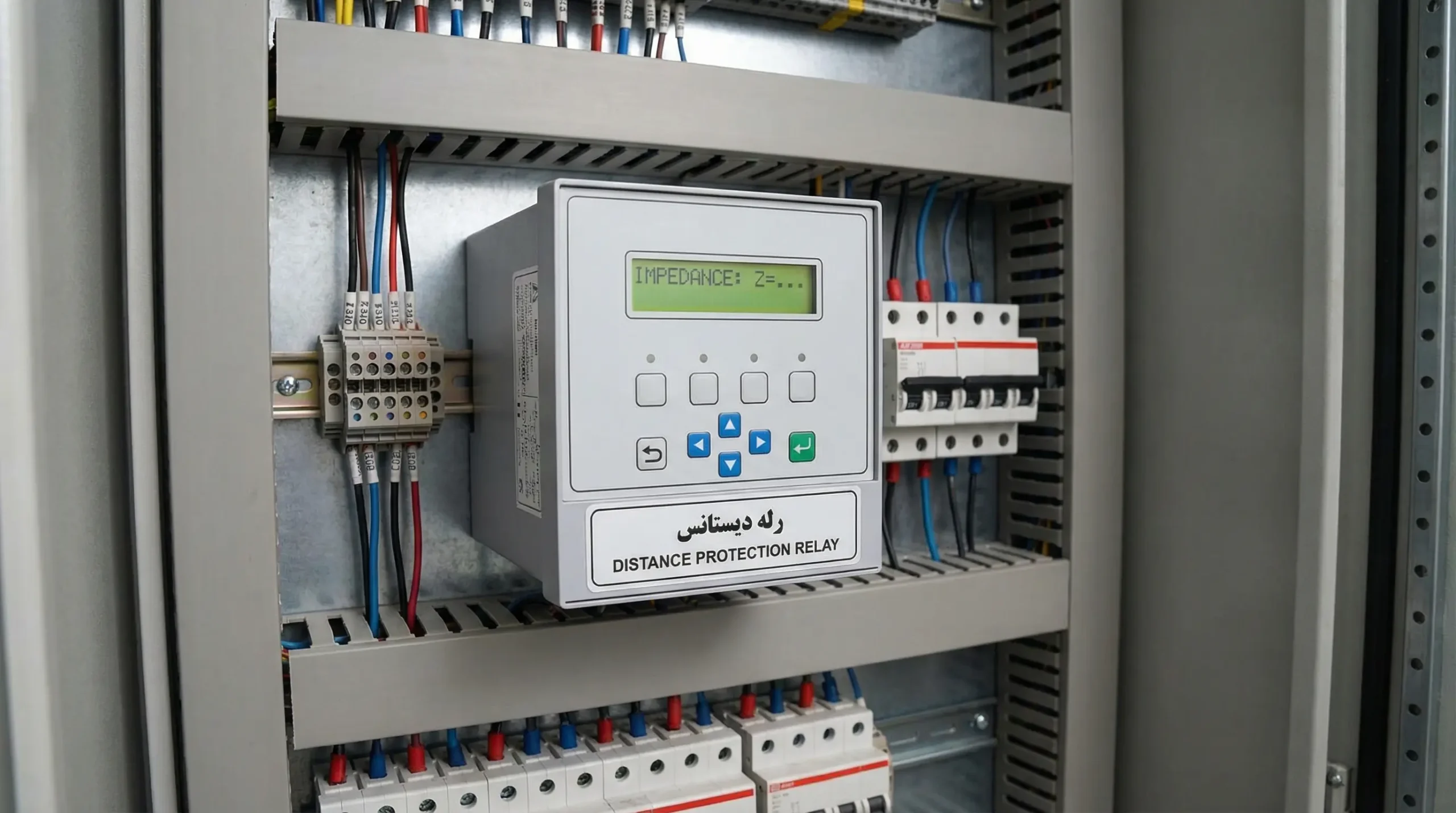

رله دیستانس چیست؟
رله دیستانس یا رله فاصلهای یکی از مهمترین رلههای حفاظتی مورد استفاده در سیستمهای قدرت، بهویژه در خطوط انتقال انرژی الکتریکی است. این رله با استفاده از اصل اندازهگیری امپدانس ظاهری بین محل نصب رله و محل خطا عمل میکند.
عملکرد اصلی آن بر پایه مقایسه نسبت ولتاژ به جریان (Z = V/I) است، که امپدانس خط را تا محل خطا تخمین میزند و بر اساس آن تصمیم به قطع مدار میگیرد.
عملکرد رله دیستانس چگونه است؟
رله دیستانس بر پایه اندازهگیری امپدانس ظاهری مسیر خطا عمل میکند. از آنجا که امپدانس خطوط انتقال معمولاً با فاصله متناسب است، رله فاصله را از محل نصب خود تا نقطه خطا بر اساس امپدانس محاسبه میکند. اگر این امپدانس کمتر از امپدانس تنظیم شده برای یک ناحیه خاص باشد، رله خطا را شناسایی کرده و فرمان قطع میدهد.
رله دیستانس با استفاده از اندازهگیری لحظهای ولتاژ و جریان توسط ترانسهای ولتاژ (VT) و جریان (CT)، نسبت ولتاژ به جریان را محاسبه کرده و امپدانس ظاهری را بهدست میآورد.
این امپدانس بهصورت یک نقطه در صفحه مختلط R-X (مقاومت-راکتانس) ترسیم میشود و اگر در داخل ناحیه مشخصه حفاظتی تعریفشده (Zone 1، Zone 2، یا Zone 3) قرار گیرد، رله فرمان قطع صادر میکند.

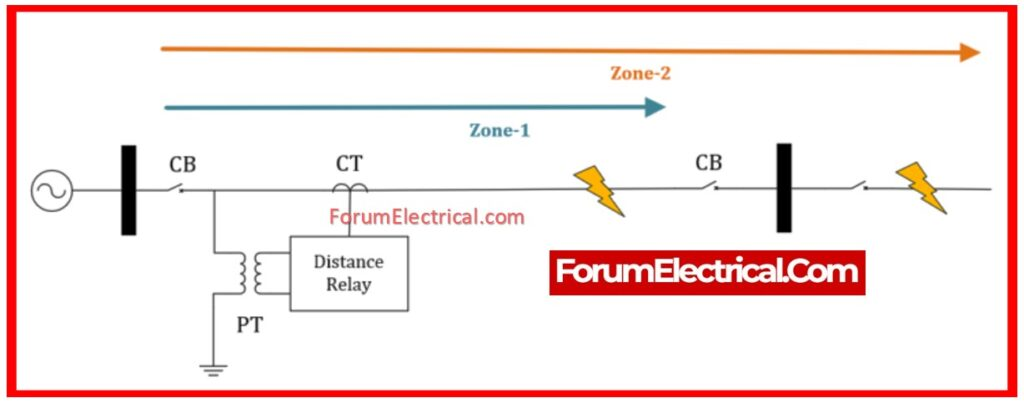

نواحی حفاظتی و ویژگیهای آنها برای پوشش کامل طول خط انتقال، معمولاً از دو یا چند ناحیه حفاظتی با ویژگیهای زمانی متفاوت استفاده میشود. در این مثال، ما از دو ناحیه: ناحیه یک (Zone 1) و ناحیه دو (Zone 2) استفاده میکنیم.
ناحیه یک (Zone 1):
ویژگی تریپ آنی: این ناحیه بدون هیچ تأخیر عمدی عمل میکند. ناحیه یک به گونهای تنظیم میشود که کمی کمتر از باسبار انتهای دیگر خط را پوشش دهد. این کار به این دلیل انجام میشود که همواره خطاهایی در اندازهگیری امپدانس، جریان و ولتاژ وجود دارد.
ناحیه دو (Zone 2):
ویژگی تریپ با تأخیر: این ناحیه دارای یک تأخیر زمانی جزئی است، معمولاً حدود 30 سیکل یا نیم ثانیه. ناحیه دو به گونهای تنظیم میشود که کل خط انتقال را به همراه مقداری حاشیه اضافی پوشش دهد. این حاشیه اضافی نیز برای جبران خطاهای اندازهگیری امپدانس است.
ساختمان داخلی رله دیستانس
ساختار داخلی رله دیستانس به گونهای طراحی شده است که بتواند با دقت بالا، پارامترهای الکتریکی خط را اندازهگیری و تحلیل کرده و در صورت تشخیص خطا، فرمان قطع را صادر کند. این ساختار بهویژه در رلههای عددی که در سیستمهای قدرت مدرن مورد استفاده قرار میگیرند. از اجزای سختافزاری و نرمافزاری متعددی تشکیل شده است که هر یک وظیفهای مشخص در فرآیند حفاظت برعهده دارند.
در بخش ورودی، سیگنالهای آنالوگ جریان و ولتاژ از طریق ترانسفورماتورهای جریان (CT) و ترانسفورماتورهای ولتاژ (VT) وارد رله میشوند. این سیگنالها ابتدا وارد واحد واسط آنالوگ میشوند که شامل مدارهای فیلترینگ، محدودکننده ولتاژ، و تقویتکنندههای عملیاتی است.
سپس سیگنالهای تصفیهشده از طریق مبدلهای آنالوگ به دیجیتال (ADC) به دادههای دیجیتال تبدیل میشوند تا توسط واحد پردازش دیجیتال قابل تحلیل باشند.
در قلب رله، پردازنده مرکزی قرار دارد که وظیفه اجرای الگوریتمهای حفاظتی را برعهده دارد. این الگوریتمها شامل محاسبه امپدانس ظاهری (Z=V/I)، تشخیص نوع خطا (تکفاز، دوفاز، سهفاز، یا زمیندار)، بررسی جهت خطا (با استفاده از محاسبه زاویه بین جریان و ولتاژ)، تطابق امپدانس محاسبهشده با مشخصه حفاظتی تعریفشده در Zoneهای مختلف، و در نهایت تصمیمگیری در مورد صدور فرمان قطع میشود.
بخش دیگری از رله شامل ماژولهای منطقی است که وظیفه آنها ترکیب شرایط حفاظتی، سیگنالهای خارجی (مثل وضعیت بریکر یا فرمانهای ورودی از سیستم اسکادا)، و ایجاد سیگنال خروجی نهایی است. خروجی نهایی به ماژول درایور خروجی ارسال میشود که فرمان نهایی را به رله خروجی (Trip Relay) یا بریکر ارسال میکند.
در نهایت، یک واحد نمایش و تنظیمات (HMI) نیز برای مشاهده وضعیت رله، تنظیم پارامترها، و مرور رویدادها در بدنه رله تعبیه شده است. این واسط کاربری معمولاً دارای منوهای ساختاریافته برای پیکربندی Zoneها، مشخصههای امپدانسی، زمانهای تأخیر، تست دستی رله، و مشاهده سوابق است.
