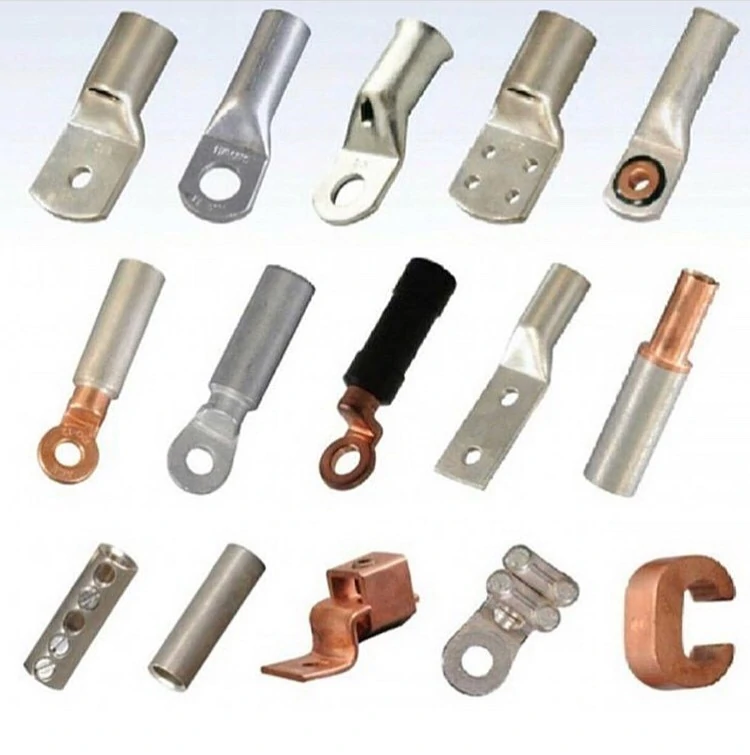

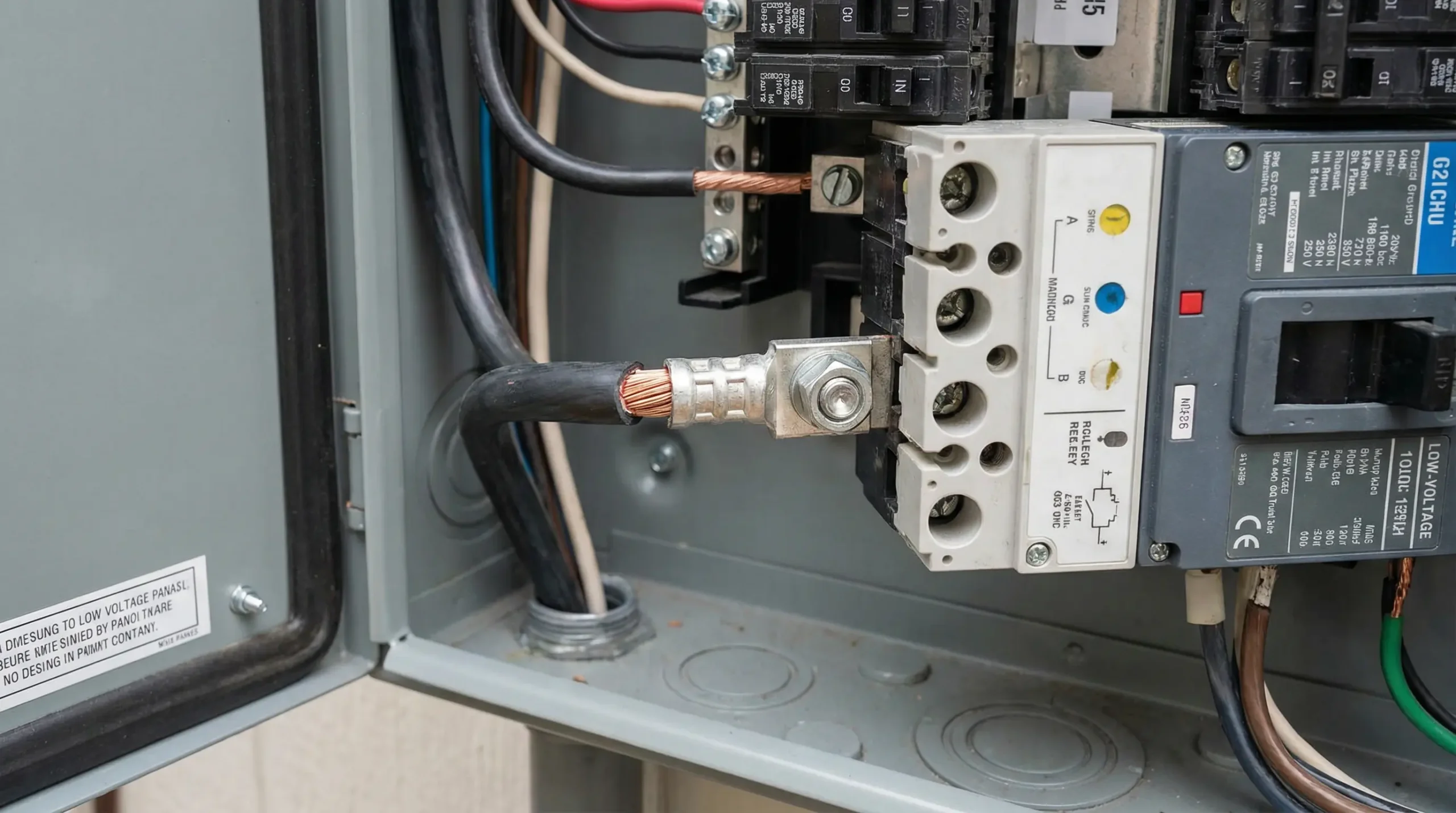

کابلشو چیست؟ معرفی انواع کابلشو + دانلود PDF

روی کابلشوها اطلاعاتی درج می‌شوند که شامل نام شرکت سازنده، سطح مقطع کابل و قطر سوراخ پیچ می‌باشد.

برای مثال کابلشویی با مشخصات روبرو مفروض است: KL-70-8

• KL: نام شرکت سازنده مانند Klauke آلمان است.
• 70: نشان دهنده سطح مقطع هادی مناسب بر حسب میلی متر مربع.
• 8: قطر سوراخ متناسب با پیچ سرسیم یا کابلشو است.

اطلاعات درج شده روی کابلشوها:

سطح مقطع هادی: عددی مانند 16، 25، 50 یا 95 که واحد آن میلی‌متر مربع (mm²) است، بیانگر سطح مقطع سیم یا کابل قابل اتصال به کابلشو است. به‌عنوان مثال کابلشو 25 برای کابل با سطح مقطع 25 میلی‌متر مربع طراحی شده است. انتخاب صحیح این مقدار تضمین می‌کند که هادی به‌خوبی داخل کابلشو قرار گیرد و پس از پرس اتصال مکانیکی و الکتریکی مطمئنی ایجاد شود.

قطر سوراخ: عددی مانند M6، M8، M10 یا M12 نشان‌دهنده قطر پیچ است که از سوراخ کابلشو عبور می‌کند. برای مثال کابلشو 25-M8 یعنی برای کابل 25 میلی‌متر مربع طراحی شده و سوراخ آن برای پیچ M8 است.

کد استاندارد یا سری تولید: بعضی سازندگان علاوه بر سطح مقطع و قطر سوراخ، کد محصول یا شماره استاندارد (مثل DIN یا IEC) را روی کابلشوها درج می‌کنند که به تکنسین کمک می‌کند نوع متریال، شکل و روش نصب را شناسایی کند.

جنس و آبکاری: اگرچه همیشه به صورت عددی درج نمی‌شود، ولی در برخی کابلشوها علامت اختصاری یا کد خاصی نشان‌دهنده‌ی جنس بدنه (مثلاً مس قلع‌اندود یا آلومینیوم) است. این موضوع از نظر مقاومت الکتریکی، تحمل جریان، و مقاومت در برابر خوردگی اهمیت دارد.
