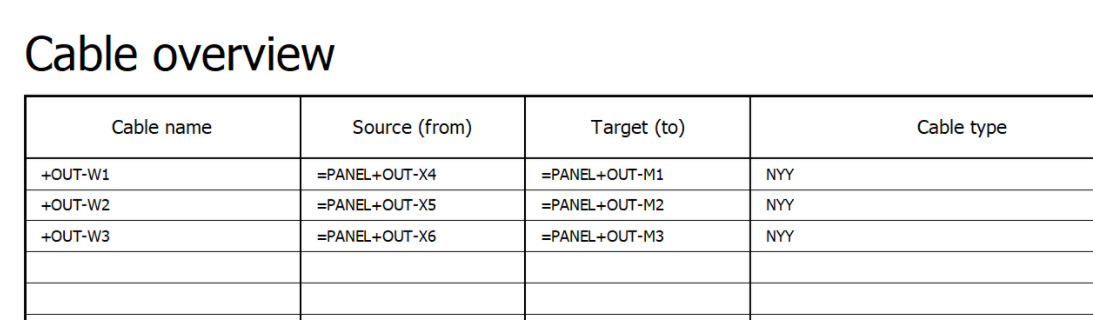

تهیه ریپورت Cable overview در نرم افزار EPLAN
EPLAN، به عنوان یک ابزار قدرتمند در زمینه طراحی و مهندسی برق، امکانات گسترده‌ای را برای مدیریت داده‌های پروژه ارائه می‌دهد. یکی از قابلیت‌های حیاتی و بسیار کاربردی آن، توانایی استخراج ریپورت Cable list/overview است.
این فرآیند، برای مقاصد مختلفی از جمله تولید لیبل‌های کابل و تهیه لیست‌های Cable Lists ضروری است و به شما کمک می‌کند تا داده‌های مورد نیاز را به صورت سازمان‌یافته و قابل استفاده در اختیار داشته باشید.
مراحل تهیه ریپورت Cable overview در نرم‌افزار EPLAN
۱. اطمینان از وجود فرم مناسب
برای آغاز فرآیند تولید ریپورت Cable overview در محیط EPLAN، نخستین گام، بررسی وجود یک فرم مناسب (Form) برای این منظور است.
فرم‌ها در EPLAN نقش قالب‌هایی را ایفا می‌کنند که ساختار و ظاهر گزارش‌های تولیدی را تعیین می‌نمایند. انتخاب فرم صحیح، پایه‌ای ضروری برای خروجی دقیق و قابل‌استفاده است.
۲. سفارشی‌سازی فرم Cable overview
در بسیاری از پروژه‌ها، فرم‌های پیش‌فرض EPLAN ممکن است پاسخگوی نیازهای خاص سازمان یا پروژه نباشند. خوشبختانه این نرم‌افزار امکان سفارشی‌سازی کامل فرم‌ها را فراهم می‌کند.
مراحل سفارشی‌سازی فرم:
- از مسیر Utilities > Master Data > Form وارد بخش مدیریت فرم‌ها شوید.
- فرم‌های مربوط به ریپورت Cable overview با پسوند
f.مشخص می‌شوند. - پس از شناسایی فرم موردنظر، یک نسخه کپی از آن تهیه کرده و با نامی متمایز (مثلاً شامل نام شرکت) ذخیره نمایید تا فرم اصلی بدون تغییر باقی بماند.
۳. تنظیمات پروژه و تولید گزارش
پس از آماده‌سازی فرم سفارشی، لازم است تنظیمات مربوط به استفاده از این فرم در پروژه اعمال گردد.
مراحل تنظیم فرم در پروژه:
- در محیط Page Navigator، روی پروژه کلیک کرده و مسیر Utilities > Reports > Generate را دنبال کنید.
در پایین صفحه، روی گزینه Settings کلیک کرده و گزینه Output to pages را فعال نمایید.
سپس در بخش Report Type، گزینه Cable Overview را یافته و انتخاب کنید.
- در بخش Forms، فرم سفارشی‌سازی‌شده را انتخاب نمایید.
- برای اعمال تنظیمات در کل پروژه یا بخشی از آن، گزینه‌های Total Project یا Location را انتخاب کرده و با کلیک روی OK تغییرات را تأیید نمایید.
- در قسمت Templates، می‌توانید نوع سند گزارش را مشخص کنید.
تولید لیستی از کابل‌ها با فرمت اکسل
۱. آغاز فرآیند استخراج اطلاعات کابل‌ها
برای شروع استخراج اطلاعات مربوط به کابل‌ها در نرم‌افزار EPLAN، ابتدا باید به مسیر زیر مراجعه کنید:
Utilities > Manufacturing Data > Export > Labeling
با انتخاب گزینه فوق، پنجره‌ای تحت عنوان Export Manufacturing Data/Output Labeling نمایان خواهد شد.
۲. ایجاد طرح جدید (Scheme) برای استخراج اطلاعات
به‌منظور مدیریت بهتر فرآیند گزارش‌گیری، توصیه می‌شود یک Scheme جدید تعریف شود تا تنظیمات دلخواه شما ذخیره و قابل‌استفاده مجدد باشد.
در پنجره مربوطه:
- روی قسمت […] کلیک کنید.
- سپس گزینه New را انتخاب نمایید.
- در پنجره باز شده، گزینه Cable Overview را برگزینید و دکمه OK را فشار دهید.
- در ادامه، یک نام معنادار به همراه توضیحی مختصر برای Scheme خود وارد کنید تا در مراجعات بعدی قابل‌شناسایی باشد.
۳. تنظیمات فایل خروجی
پس از ایجاد Scheme، لازم است پیکربندی خروجی فایل انجام گیرد:
در تب File:
- File Type: نوع فایل خروجی را می‌توان بین فرمت‌های Excel، Text یا XML انتخاب کرد. در اغلب موارد، استفاده از فرمت Text پیشنهاد می‌شود؛ زیرا امکان بررسی سریع و ویرایش آسان داده‌ها را فراهم می‌سازد.
- Target File: می‌توانید مسیر ذخیره‌سازی فایل خروجی را به‌صورت پیش‌فرض تنظیم کنید. با این حال، پیشنهاد می‌شود این بخش را خالی بگذارید تا در زمان استخراج، امکان تعیین نام و مسیر دلخواه فایل فراهم باشد.
در پایین پنجره، گزینه‌های Export و Export Start Application را مشاهده خواهید کرد. توصیه می‌شود گزینه Export Start Application انتخاب شود تا فایل خروجی بلافاصله پس از تولید، در یک نرم‌افزار مناسب (مانند Notepad برای فایل‌های متنی) باز شده و امکان بررسی صحت گزارش فراهم گردد.
گزینه Apply Your Entire Project، به‌ویژه در مورد کابل‌ها اهمیت دارد؛ چراکه کابل‌ها ممکن است در بین مکان‌های مختلف Mounting Locations و Higher-Level Functions امتداد یابند.
با انتخاب کل پروژه، اطمینان حاصل می‌شود که تمامی کابل‌ها به‌صورت جامع در گزارش لحاظ خواهند شد.
در پایان، روی گزینه OK کلیک نمایید تا فرآیند استخراج آغاز شود.
