عوامل موثر در انتخاب سطح مقطع کابل + انواع شکل هادی‌ها
انتخاب سطح مقطع مناسب برای کابلها یکی از مهم‌ترین مراحل در طراحی و اجرای سیستم‌های برق‌رسانی است. این انتخاب باید با توجه به عوامل مختلفی انجام شود تا از ایمنی، کارایی و طول عمر کابلها اطمینان حاصل شود. در این مقاله، به بررسی عوامل موثر در انتخاب سطح مقطع کابل برق و انواع شکل هادی‌های آن می‌پردازیم.
عوامل مؤثر در سطح مقطع کابل
1. جریان مجاز
یکی از اصلی‌ترین عوامل در تعیین سطح مقطع کابل، جریان مجاز عبوری از کابل است. جریان مجاز به میزان جریانی گفته می‌شود که کابل می‌تواند بدون افزایش دمای بیش از حد تحمل کند. افزایش دما می‌تواند به خرابی عایق کابل و کاهش عمر مفید آن منجر شود.
2. افت ولتاژ
یکی دیگر از عوامل مهم در انتخاب سطح مقطع کابل، افت ولتاژ است. افت ولتاژ به میزان کاهش ولتاژ در طول کابل گفته می‌شود که می‌تواند بر عملکرد دستگاه‌های متصل به کابل تاثیر بگذارد. برای کاهش افت ولتاژ، باید سطح مقطع کابل را افزایش داد.
3. شرایط محیطی
شرایط محیطی مانند دمای محیط، رطوبت، و وجود مواد شیمیایی می‌تواند بر انتخاب سطح مقطع کابل تاثیر بگذارد. در محیط‌های با دمای بالا، کابلها باید دارای سطح مقطع بزرگ‌تری باشند تا بتوانند حرارت تولید شده را به خوبی منتقل کنند و از افزایش دمای بیش از حد جلوگیری کنند.
4. نوع مصرف
نوع مصرف نیز در انتخاب سطح مقطع کابل تاثیرگذار است. برای مثال، در سیستم‌های تک فاز و سه فاز، نیاز به سطح مقطع‌های مختلفی وجود دارد. همچنین، نوع بار مصرفی (مانند بارهای مقاومتی، القایی و خازنی) نیز می‌تواند بر انتخاب سطح مقطع کابل تاثیر بگذارد.
5. طول کابل
طول کابل نیز یکی از عوامل مهم در تعیین سطح مقطع است. هرچه طول کابل بیشتر باشد، افت ولتاژ بیشتری در طول کابل رخ می‌دهد و نیاز به سطح مقطع بزرگ‌تری برای کاهش افت ولتاژ وجود دارد.
6. شرایط نصب
شرایط نصب کابل نیز می‌تواند بر انتخاب سطح مقطع تاثیر بگذارد. برای مثال، کابل‌هایی که در داخل زمین نصب می‌شوند، نیاز به سطح مقطع بزرگ‌تری دارند تا بتوانند حرارت تولید شده را به خوبی منتقل کنند. همچنین، کابل‌هایی که در محیط‌های باز نصب می‌شوند، باید دارای سطح مقطع مناسب برای تحمل شرایط محیطی باشند.
7. اثر هارمونیک‌ها
هارمونیک‌ها می‌توانند بر جریان عبوری از کابل تاثیر بگذارند و باعث افزایش دمای کابل شوند. بنابراین، در سیستم‌هایی که دارای هارمونیک‌های بالا هستند، باید از کابل‌هایی با سطح مقطع بزرگ‌تر استفاده شود تا بتوانند جریان هارمونیک‌ها را به خوبی تحمل کنند.
8. تنش‌های مکانیکی
تنش‌های مکانیکی مانند فشار و کشش وارد بر کابل نیز می‌تواند بر انتخاب سطح مقطع تاثیر بگذارد. کابل‌هایی که در معرض تنش‌های مکانیکی بالا قرار دارند، باید دارای سطح مقطع بزرگ‌تری باشند تا بتوانند این تنش‌ها را تحمل کنند و از خرابی جلوگیری کنند.

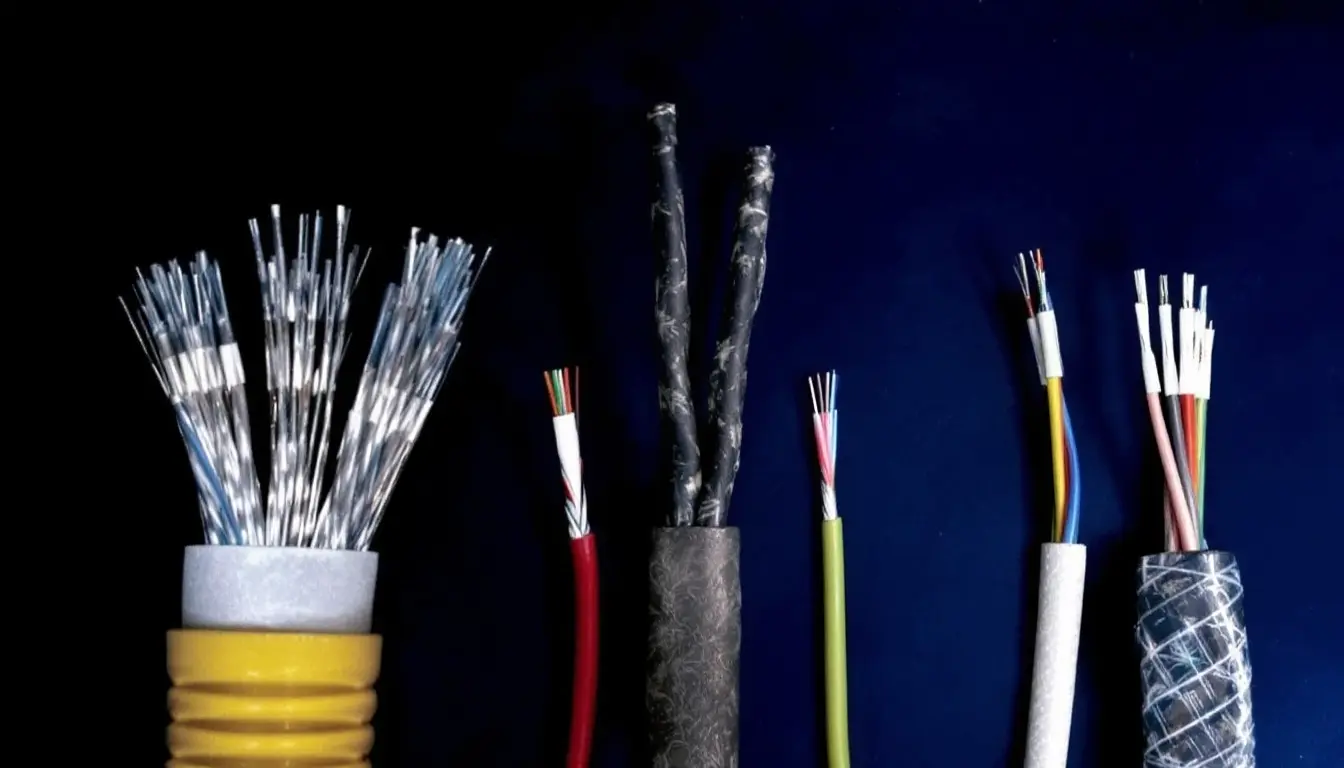

انواع شکل هادی کابلها
سطح مقطع هادی های گرد رایج ترین آن‌ها هست که به دلیل ساخت اسان و توزیع یکنواخت جریان، در بسیاری از کاربردها استفاده می‌شود.
سطح مقطع هادی مثلثی یا سکتور در برابر جریان های بالا مورد استفاده قرار می‌گیرد.

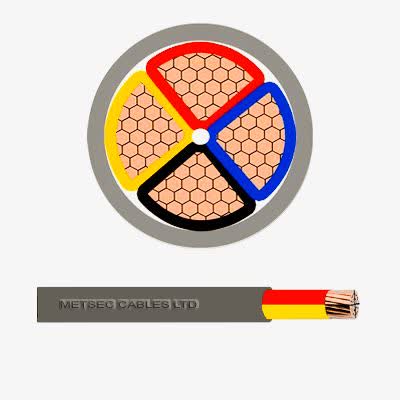

کابل برق با سطح مقطع سکتور

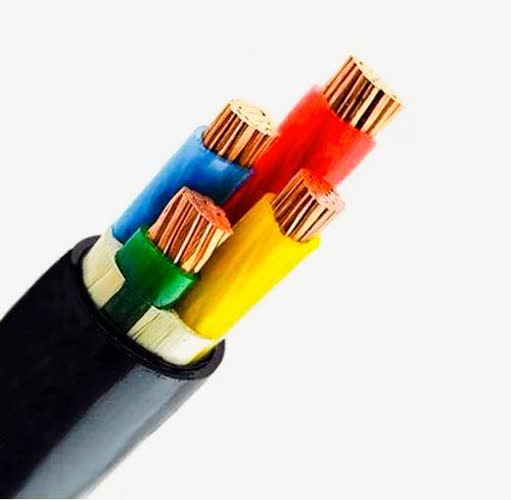

کابل برق سکتور نوعی کابل قدرت است که در آن هادی‌ها (رساناهای جریان برق) به جای شکل گرد، به شکل مثلثی یا بخش‌هایی از یک دایره هستند. به عبارت ساده‌تر، هر رشته سیم در این نوع کابل، به جای اینکه دایره کامل باشد، بخشی از یک دایره را تشکیل می‌دهد.
مهم‌ترین دلیل ساخت هادی‌های برق به شکل سکتور، کاهش قطر اصلی کابل است. اگر رشته‌های کابل به شکل دایره‌ای باشند، فضای خالی زیادی بین آن‌ها ایجاد می‌شود و قطر نهایی کابل افزایش می‌یابد. با ساخت هادی‌ها به شکل سکتور، این فضای خالی به حداقل می‌رسد و قطر کابل کاهش می‌یابد.
شکل قطاعی یا مثلثی هادی‌ها باعث افزایش سطح تماس بین آن‌ها و عایق می‌شود که این امر باعث بهبود خواص عایقی کابل می‌شود. کاهش قطر کابل به معنای کاهش مقدار مواد اولیه مورد نیاز برای تولید آن است که در نتیجه منجر به کاهش هزینه تولید می‌شود.
کابل برق با سطح مقطع دایره‌ای
کابل با هادی سطح مقطع گرد به نوعی از کابل می‌گویند که هادی‌های آن دارای سطح مقطع گرد است. تولید و شکل دهی هادی‌های گرد ساده‌تر و کم هزینه تر است. جریان الکتریکی به طور یکنواخت در تمام سطح مقطع دایره پخش می‌شود که باعث کاهش تلفات انرژی می‌شود.
این کابلها انعطاف پذیری بیشتری نسبت به سایر کابلها دارند.
مزایا و معایب کابل‌های سکتور و گرد
کابل‌های سکتور
مزایا:
استفاده بهینه از فضا: کابل‌های سکتور به دلیل شکل مقطع غیر دایره‌ای، از فضای درون کابل بیشتر استفاده می‌کنند.
کاهش قطر کلی: این کابلها باعث کاهش قطر کلی کابل می‌شوند که می‌تواند به کاهش حجم و وزن کابل کمک کند.
انعطاف‌پذیری بهتر: به دلیل مقطع خاص، کابل‌های سکتور معمولاً انعطاف‌پذیری بیشتری دارند و نصب آن‌ها آسان‌تر است.
معایب:
پیچیدگی تولید: تولید کابل‌های سکتور به دلیل شکل مقطع پیچیده‌تر از کابل‌های گرد است.
هزینه بالاتر: به علت پیچیدگی در تولید، این کابلها معمولاً هزینه بالاتری نسبت به کابل‌های گرد دارند.
مقاومت مکانیکی کمتر: شکل سکتوری ممکن است باعث کاهش مقاومت مکانیکی کابل در برابر فشار و ضربه شود.
کابل‌های گرد
مزایا:
سادگی تولید: تولید کابل‌های گرد به دلیل شکل مقطع ساده‌تر، راحت‌تر و کم‌هزینه‌تر است.
مقاومت مکانیکی بالا: به دلیل شکل گرد، این کابلها معمولاً مقاومت مکانیکی بیشتری در برابر فشار و ضربه دارند.
پایداری حرارتی بهتر: شکل گرد باعث توزیع یکنواخت حرارت در طول کابل می‌شود که به پایداری حرارتی کمک می‌کند.
معایب:
استفاده کمتر از فضا: کابل‌های گرد به دلیل شکل دایره‌ای، فضای بیشتری اشغال می‌کنند و استفاده بهینه‌ای از فضای درون کابل ندارند.
انعطاف‌پذیری کمتر: این کابلها به دلیل شکل مقطع گرد، معمولاً انعطاف‌پذیری کمتری نسبت به کابل‌های سکتور دارند.
افزایش قطر کلی: به علت شکل گرد، قطر کلی کابل‌های گرد معمولاً بیشتر است که می‌تواند به افزایش حجم و وزن کابل منجر شود.
