تحلیل مدار لامپ تست: راهنمای جامع برای مهندسان برق
تحلیل مدار لامپ تست به مهندسان و تکنسینها کمک میکند تا وضعیت سیستمهای الکتریکی را بررسی و عیبیابی کنند. در این مقاله، به تحلیل این مدار، کاربردهای آن در صنعت برق و نحوه عملکرد آن خواهیم پرداخت.
دیود برد یا مدار لامپ تست یک قطعه الکترونیکی است که در آن تعدادی دیود به صورت منظم و معمولاً موازی در کنار هم قرار گرفتهاند. این قطعه به طور گشتردهای در مدارهای الکترونیکی، به ویژه در مدارهای قدرت و کنترل استفاده میشود.
دلیل استفاده از دیود در مدار
یکی از مهم ترین کاربردهای دیود در این مدار، تبدیل جریان متناوب (AC) به جریان مستقیم (DC) است. این کار با استفاده از خاصیت یک طرفه بودن عبور جریان در دیودها انجام میشود. دیود میتواند به عنوان یک محافظ در برابر ولتاژهای معکوس عمل کند. این ویژگی از آسیب دیدن سایر اجزای مدار جلوگیری میکند. در برخی مدارها، از مدار لامپ تست برای تقسیم ولتاژ به چندین ولتاژ کوچکتر استفاده میشود.
چراغ سیگنالها از اهمیت بالایی برخوردار هستند و در مواقعی باید با فشردن یک شستی تمام چراغ سیگنال ها بررسی شود. هدف از قرار دادن دیودها در مدار جهت جلوگیری از برنگشتن جریان هست تا چراغهای سیگنال دیگر را روشن نکند. دیود در مدار عمل یکسو سازی را انجام میدهد. با فشردن شستی استارت، جریان از دیودها عبور میکند، به چراغ سیگنالها میرسد و اپراتور قادر به فهم این است که چراغ سیگنالها در وضعیت سلامت قرار دارند.

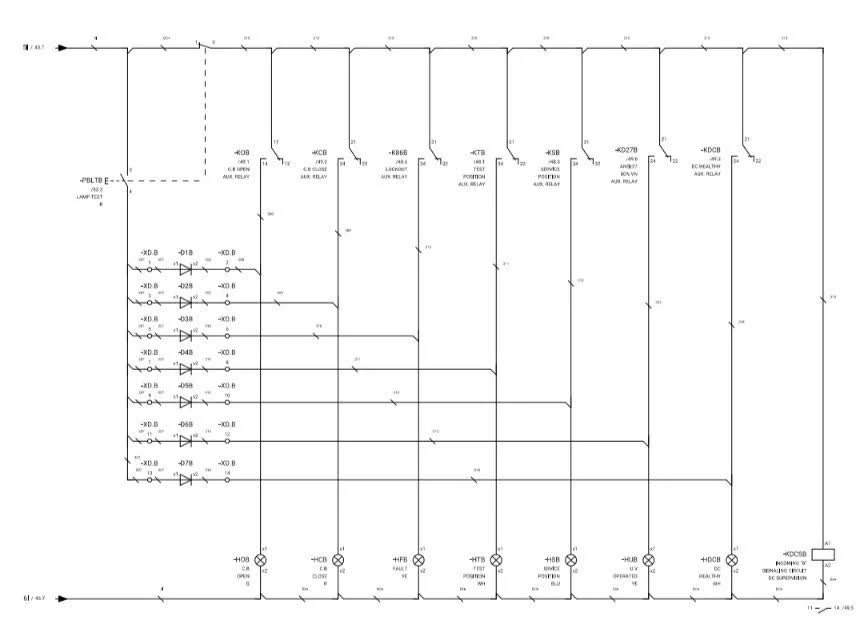

تحلیل مدار لامپ تست
- در مدار از یک شستی دوبل استفاده میشود.
- با فشردن شستی استارت باید چراغ سیگنال مورد نظر روشن شود.
- با عبور جریان از کنتاکت، چراغ سیگنال روشن میشود.
- شستی لامپ تست باید دارای لیبل Test Lamp را داشته باشد و فشردن آن هیچ مشکلی در ایجاد نخواهد کرد.
سالم بودن چراغ سیگنالها در صنعت برق برای ما اهمیت دارد. در مدار لامپ تست با فشردن یک شستی تمام سیگنالها چک میشوند. با فشردن شستی، جریان از دیود برد یا ترمینال دیودها عبور میکند و به چراغ سیگنالها میرسد. با روشن شدن چراغ سیگنالها اپراتور مطلع میشود که چراغ سیگنالها در وضعیت سالم هستند. دلیل استفاده از دیود برد یا ترمینال دیود برای عدم جریان برگشتی میباشد.
کاربرد مدار لامپ تست
- کنترل سرعت و جهت چرخش موتورها
- جهت جلوگیری از تخلیه مجدد باتریها
- یک مدار محافظ در برابر افزایش ولتاژ ناگهانی
- شناسایی محل قطع در مدار
- توانایی تعیین جهت جریان در مدار
- جلوگیری از بازگشت جریان
