تعریف انواع ترمینال برق صنعتی در نرم افزار Eplan
ترمینال‌ها و بلوک‌های ترمینال چیست؟
ترمینال های برق صنعتی، که اغلب به صورت بلوک‌های ترمینال (terminal blocks) هستند، در اشکال و پیکربندی‌های متنوعی وجود دارند. آن‌ها می‌توانند دارای دو نقطه اتصال باشند، یا حتی چهار نقطه اتصال عرضه شوند. این ترمینال‌ها معمولاً برای توزیع برق در شماتیک‌ها استفاده می‌شوند.
چندین ترمینال کنار هم تشکیل یک رشته ترمینال (terminal strip) را می‌دهند که با یک نام‌گذاری (designation) مشخص می‌شود، مانند TB24 یا TB10. هر ترمینال در داخل رشته ترمینال، دارای یک موقعیت terminal device position است که مکان دقیق آن را مشخص می‌کند.
ترمینال‌های برق صنعتی در شماتیک‌های EPLAN

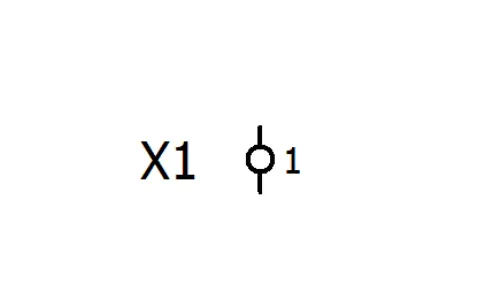

در شماتیک‌ها، هر ترمینال برق صنعتی با یک نماد (symbol) قابل نمایش هستند. ساده‌ترین نمایش یک ترمینال، یک دایره گرد با دو نقطه اتصال (ورودی و خروجی) است.
ویژگی‌های کلیدی ترمینال‌های برق صنعتی در EPLAN
EPLAN قابلیت‌های متعددی برای ساده‌سازی کار با ترمینال‌ها دارد:
- شماره قطعه (Part Number): به هر ترمینال می‌توان یک شماره قطعه (part number) اختصاص داد. این شماره قطعه می‌تواند ویژگی‌های ترمینال را به طور خودکار تعریف کند.
- مکان نصب (Mounting Location): می‌توان محل نصب ترمینال را مشخص کرد. این می‌تواند داخل تابلو برق باشد (مثلاً +P یا A1). که اغلب با حرف X نشان داده می‌شود. محل نصب می‌تواند به صورت پیش‌فرض از صفحه‌ای که ترمینال روی آن قرار دارد، به ارث ببرد.
- شماره‌گذاری و شماره‌گذاری مجدد (Numbering and Renumbering): هنگامی که ترمینال‌ها در شماتیک کپی یا تکرار می‌شوند، EPLAN به طور خودکار آن‌ها را شماره‌گذاری می‌کند. اما ممکن است این شماره‌گذاری همیشه به ترتیب دلخواه نباشد. قابلیت مهم شماره‌گذاری مجدد (renumbering) وجود دارد که امکان ایجاد شماره‌های ترتیبی و منطقی را فراهم می‌کند. مرتب‌سازی (sorting) قبل از شماره‌گذاری مجدد اغلب توصیه می‌شود.
- ویرایش و مرتب‌سازی (Editing and Sorting): این بخش اطلاعات دقیقی در مورد ترمینال‌ها، اتصالات، جامپرها، و اتصالات داخلی و خارجی ارائه می‌دهد.
- جامپرها (Jumpers): برای اتصال چندین ترمینال به یکدیگر از جامپرها استفاده می‌شود. EPLAN می‌تواند به طور خودکار جامپرها را تشخیص دهد، به شرطی که ترمینال‌های مورد نظر در شماتیک کنار یکدیگر قرار بگیرند.
- ترمینال‌های توزیع (Distributed Terminals): گاهی اوقات، اتصالات یک ترمینال در چندین صفحه از شماتیک نشان داده می‌شود. این حالت به عنوان ترمینال توزیع شناخته می‌شود.
تولید ریپورت و دیاگرام ترمینال
در نهایت، پس از تکمیل شماتیک‌ها، می‌توان گزارش‌های مختلفی تولید کرد. یکی از گزارش‌های بسیار مفید، دیاگرام ترمینال (terminal diagram) است. این گزارش نحوه چیدمان ترمینال‌ها، اتصالات داخلی و خارجی آن‌ها، و تعداد سیم‌های متصل به هر نقطه اتصال را با دقت نشان می‌دهد.
این گزارش برای بخش‌های نصب و سیم‌کشی بسیار ارزشمند است. نوع و قالب دیاگرام ترمینال قابل کنترل است و می‌توان از طریق تعریف رشته ترمینال (terminal strip definition) گزارش مورد نظر را برای هر رشته ترمینال مشخص کرد.
مراحل تولید گزارش ترمینال دیاگرام:
- به مسیر Utilities > Reports > Generate بروید.
- در قسمت Report Type نوع گزارش موردنظر را انتخاب کنید (گزارش Terminal Diagram را پیدا کنید).
- در Page Navigator محل قرارگیری گزارش را تعیین کنید.
- در پایان، روی OK کلیک کنید.
تنظیمات ترمینال‌های برق صنعتی در ایپلن
پس از قرار دادن اولین ترمینال (مثلاً با نام X1 ترمینال 1)، می‌توانید آن را چندین بار تکثیر کنید. امکان تغییر نوع ترمینال‌ها وجود دارد؛ برای مثال، می‌توان ترمینال‌های اولیه را به عنوان L1، L2، L3 تعریف کرد، یک ترمینال را به نوع خنثی (Neutral) و دیگری را به نوع زمین حفاظتی (PE) تغییر داد. همچنین می‌توانید یک رشته ترمینال کامل را تکثیر کرده و آن را مجدداً شماره‌گذاری کنید.
این گزارش برای بخش‌های نصب و سیم‌کشی بسیار ارزشمند است. نوع و قالب دیاگرام ترمینال قابل کنترل است و می‌توان از طریق تعریف رشته ترمینال (terminal strip definition) گزارش مورد نظر را برای هر رشته ترمینال مشخص کرد.
برای تغییر نوع کاربرد ترمینال (فاز یا نول)، روی ترمینال مورد نظر دوبار کلیک کنید. سپس در بخش “Function Definition”، نوع ترمینال مورد استفاده را انتخاب نمایید.
شماره‌گذاری ترمینال برق صنعتی در ایپلن
برای افزودن شماره سیم‌ها، می‌توانید همه ترمینال‌ها یا اتصالات را هایلایت کرده و از منوی Insert برای قرار دادن Connection Definition Points استفاده کنید. این Definition Points به عنوان نشانگر سیم عمل می‌کنند. با استفاده از قابلیت Enter Designation می‌توانید به این نقاط شماره اختصاص دهید.
این نشانگرها امکان افزودن اطلاعات بیشتری مانند ضخامت سیم و رنگ را نیز فراهم می‌کنند. به عنوان مثال، می‌توانید ضخامت سیم‌ها را 2.5 میلی‌متر مربع تعیین کنید و رنگ سیم‌ها را مشکی قرار دهید. همچنین می‌توانید رنگ سیم خنثی را به آبی و سیم زمین را به سبز و زرد تغییر دهید.
همان‌طور که در مقاله قبلی بررسی شد، برای شماره‌گذاری خودکار ابتدا بخشی از پروژه را در Page Navigator انتخاب کنید. سپس به منوی Project Data بروید و گزینه Connection < Numbering را انتخاب کنید.
