تبدیل فایل STP به تابلو در EPLAN 2022
1. مشکل عدم شناسایی قطعات در ایپلن
هنگامی که فایل STP قطعات تابلو وارد EPLAN می‌شود، نرم‌افزار به‌طور خودکار این قطعات را به‌عنوان اجزای تابلو تشخیص نمی‌دهد و همه را به‌صورت Logic Item در نظر می‌گیرد.
2. روش دستی شناسایی قطعات در ایپلن
یکی از راهکارها این است که روی هر قطعه به‌صورت جداگانه کلیک کرده و در قسمت Part Placement، نوع قطعه را مشخص کنید. به‌عنوان مثال، اگر قطعه مربوط به بدنه‌ی تابلو است، باید در دسته‌بندی Enclosure System > Body قرار گیرد. این روش، هرچند مؤثر است، اما به دلیل نیاز به تنظیم دستی، زمان‌بر خواهد بود.
3. روش سریع‌تر و خودکار برای شناسایی قطعات
برای تسریع این فرآیند، می‌توان از یک تابلوی نمونه متعلق به همان برند (مانند یک مدل نمونه از Rittal در صورتی که قطعه نیز از همین برند باشد) استفاده کرد. مراحل این روش به شرح زیر است:
- یک تابلوی نمونه را وارد EPLAN کنید.

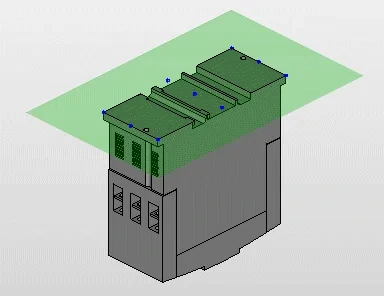

- برای تابلوی اصلی (که فایل STP آن را وارد کرده‌اید)، یک Placement Area مشخص کنید تا نرم‌افزار جهت قرارگیری تابلو را درک کند.
- به مسیر Insert > Edit Automatic Interpretation بروید و تابلوی نمونه واردشده را انتخاب کنید تا نرم‌افزار از آن به عنوان الگو استفاده کند.
- با این روش، EPLAN قادر خواهد بود اجزای مختلف تابلو مانند کف (Floor)، بخش‌های داخلی (Inside)، خارجی (Outside) و Mounting Panel را به‌صورت خودکار تشخیص دهد.
پس از شناسایی اجزا، کافی است تنظیمات را ذخیره کنید. سپس، می‌توانید Macro 3D آن را از طریق Master Data و گزینه‌ی Create ایجاد کنید، پارت مربوطه را بسازید و از آن استفاده کنید.
مراحل وارد کردن فایل‌های STEP به EPLAN
- معمولاً فایل STEP در قالب یک فایل فشرده (.zip) ارائه می‌شود که باید ابتدا استخراج شود.
- وارد کردن فایل به EPLAN: پس از استخراج، فایل STEP را به نرم‌افزار EPLAN وارد کنید.
- بررسی عناصر منطقی: فایل واردشده ممکن است شامل تعدادی عناصر منطقی مجزا باشد، مانند لولاها (hinges) که به‌صورت جداگانه نمایش داده می‌شوند.
- مشخص کردن نوع هر عنصر: به‌صورت دستی می‌توان نوع هر عنصر را مشخص کرد، مثلاً اینکه آیا بدنه، درب یا یک جزء مکانیکی است.
- استفاده از قابلیت device logic automatic interpretation: این ویژگی به EPLAN اجازه می‌دهد ترسیم وارد شده را به‌صورت خودکار تنظیم کند تا با پیکربندی‌های قبلی مطابقت داشته باشد.
- تشخیص خودکار درب: این قابلیت درب را پیکربندی کرده و سطوح داخلی و خارجی آن را به‌صورت خودکار تشخیص می‌دهد.
- تعریف ماکرو یا نام قاعده: در نهایت، می‌توان یک ماکرو (macro) یا نام قاعده (rule name) برای این تنظیمات تعیین کرد تا بتوان آن را در بخش قطعات EPLAN (EPLAN parts) مجدداً استفاده کرد.
